No cenário atual da automação industrial, a busca por precisão, eficiência e simplicidade operacional é cada vez maior. Nesse contexto, o robô cartesiano se destaca como uma solução versátil e robusta, capaz de transformar processos produtivos em diferentes segmentos.
Inspirado no sistema de coordenadas cartesianas — aquele mesmo que aprendemos na matemática, com os eixos X, Y e Z —, esse tipo de robô realiza movimentos lineares precisos, tornando-se indispensável em aplicações que exigem repetibilidade, alta produtividade e facilidade de integração com sistemas automatizados.
Mas afinal, o que é um robô cartesiano, como ele funciona e por que ele pode ser a escolha ideal para sua empresa? Descubra a seguir como essa tecnologia pode impulsionar a eficiência e a competitividade do seu negócio
O que é um robô cartesiano?
Um robô cartesiano é um tipo de robô industrial que se move em três eixos lineares — X, Y e Z — seguindo o sistema de coordenadas cartesianas. Diferente de outros robôs com movimentos articulados, o robô cartesiano realiza deslocamentos retos e precisos, sendo ideal para tarefas como montagem, paletização, impressão 3D, corte a laser e pick-and-place
Sua estrutura é composta por guias lineares e atuadores (geralmente motores de passo ou servo motores) que permitem o movimento preciso e independente em cada direção, formando um volume de trabalho retangular.
Vídeo: Exemplo de robô cartesiano
Para que serve o robô cartesiano?
O robô cartesiano serve para automatizar uma vasta gama de tarefas que exigem movimentos lineares precisos e repetitivos dentro de um envelope de trabalho retangular.
Graças à sua alta rigidez e precisão, é amplamente empregado em setores como automotivo, eletrônico, farmacêutico, embalagens e alimentício, onde a exatidão e a repetibilidade são cruciais para a qualidade e eficiência dos processos industriais.
Como funciona um robô cartesiano
Um robô cartesiano funciona através do controle de movimentos lineares independentes em três eixos ortogonais: X (horizontal), Y (vertical) e Z (profundidade). Cada eixo é acionado por um motor (geralmente motor de passo ou servo motor) que move um carro ou um braço ao longo de uma guia linear.
O sistema de controle do robô calcula as posições e velocidades necessárias para cada eixo, permitindo que a ferramenta ou o efetuador final (gripper, tocha de solda, bico de aplicação, etc.) se mova para qualquer ponto dentro do seu volume de trabalho retangular.
A precisão é garantida pela rigidez da estrutura e pela capacidade dos motores e sistemas de feedback (encoders) de posicionar o efetuador com alta repetibilidade, seguindo as coordenadas programadas.
Componentes
Os robôs cartesianos são compostos por diversos elementos essenciais que garantem seu funcionamento e precisão.
A estrutura mecânica é formada por perfis de alumínio ou aço, que servem como base para as guias lineares (trilhos e patins) sobre as quais os carros se deslocam.
Os atuadores, tipicamente motores de passo ou servo motores, são responsáveis por gerar o movimento, transmitindo-o aos carros através de fusos de esferas, correias dentadas ou pinhão e cremalheira.
Sensores de posição (encoders) fornecem feedback ao controlador, que é o “cérebro” do robô, interpretando os comandos, gerenciando os movimentos dos motores de passo e coordenando as ações do efetuador final (a ferramenta acoplada à extremidade do robô, como garras, bicos ou tochas), que executa a tarefa específica.
Principais funções
- Montagem: Posicionamento preciso de componentes.
- Pick-and-Place: Manipulação e transferência de objetos.
- Paletização/Despaletização: Organização de produtos em paletes.
- Aplicação: Deposição de adesivos, selantes, tintas.
- Soldagem: Realização de soldas precisas.
- Inspeção: Verificação visual de qualidade.
- Usinagem Leve: Operações como furação ou fresagem.
Por que utilizar um robô cartesiano?
Robôs cartesianos otimizam processos industriais com movimentos lineares precisos e repetitivos, aumentando produtividade, melhorando a qualidade, reduzindo custos e garantindo um ambiente de trabalho mais seguro, tornando as empresas mais competitivas.
Segurança
Eles removem operadores de tarefas perigosas ou repetitivas, minimizando acidentes, lesões e exposição a ambientes insalubres, contribuindo para um local de trabalho mais seguro e em conformidade com normas.
Eficiência operacional
Operam continuamente com alta velocidade e consistência, aumentando a produção, otimizando a utilização da linha e reduzindo desperdício e retrabalho, o que melhora a rentabilidade.
Custo-benefício
Apesar do investimento inicial, oferecem rápido retorno pela redução de custos operacionais (mão de obra, desperdício, acidentes) e pela longa vida útil com baixa manutenção, sendo uma solução economicamente viável, principalmente para o setor da robótica industrial.
Precisão
Sua estrutura rígida e movimentos lineares controlados garantem altíssima repetibilidade e exatidão posicional, essencial para processos com tolerâncias apertadas, resultando em qualidade uniforme do produto e minimização de defeitos.
Simplicidade de uso e manutenção
A arquitetura modular facilita a programação e a manutenção, com fácil acesso a componentes e substituição de peças padronizadas, resultando em menor tempo de inatividade e maior eficiência na resolução de problemas.
Quais são as aplicações de um robô cartesiano?
Os robôs cartesianos são amplamente utilizados em diversas indústrias devido à sua precisão, repetibilidade e capacidade de operar em um volume de trabalho retangular. Suas principais aplicações incluem:
- Montagem de Componentes:
- Eletrônicos: Posicionamento de componentes em placas de circuito impresso (PCBs), montagem de dispositivos eletrônicos e inserção de conectores.
- Mecânicos: Montagem de peças pequenas e médias em linhas de produção industrial, como em motores, caixas de engrenagens ou dispositivos médicos.
- Manipulação e Posicionamento (Pick-and-Place):

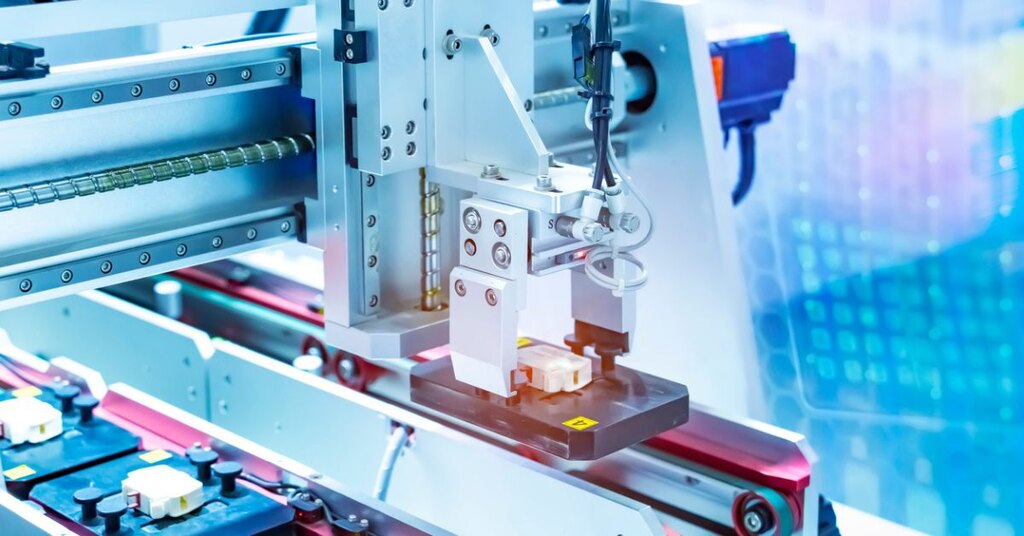

- Transferência de peças de uma estação para outra com alta velocidade e precisão, ideal para linhas automatizadas.
- Carregamento e descarregamento de máquinas-ferramenta, fornos ou equipamentos de teste.
- Aplicação de Materiais:
- Adesivos e Selantes: Aplicação precisa de colas, silicones e vedantes em produtos automotivos, eletrônicos e de linha branca.
- Tintas e Revestimentos: Pintura de peças pequenas ou aplicação de revestimentos protetores em superfícies planas ou com contornos simples.
- Lubrificantes: Dosagem exata de óleos ou graxas em pontos específicos de máquinas e componentes.
- Soldagem:
- Solda por Ponto: Realização de soldas por resistência em chapas metálicas, comum na indústria automotiva.
- Solda a Laser: Aplicação de solda a laser em componentes eletrônicos ou peças metálicas que exigem alta precisão e mínima deformação.
- Solda TIG/MIG: Automação de processos de soldagem para garantir consistência e qualidade.
- Paletização e Despaletização:
- Organização e empilhamento de produtos acabados em paletes para transporte e armazenamento, otimizando o espaço e a logística.
- Desempilhamento de produtos para alimentação de linhas de produção.
- Inspeção e Controle de Qualidade:
- Inspeção Visual: Utilização de sistemas de visão para verificar a presença de componentes, defeitos, dimensões ou orientação de peças.
- Testes de Contato: Realização de testes elétricos ou mecânicos em produtos, posicionando sondas ou sensores com precisão.
- Usinagem Leve:
- Furação e Rosqueamento: Perfuração de furos e criação de roscas em materiais como plástico, alumínio ou madeira.
- Fresagem Leve: Operações de fresagem para acabamento ou criação de ranhuras em peças.
- Laboratórios e Pesquisa:
- Manipulação de amostras, dosagem de líquidos e automação de experimentos em ambientes controlados, garantindo repetibilidade e segurança.
Como escolher o robô cartesiano ideal?
Para escolher o robô cartesiano ideal, é crucial considerar diversos fatores que garantem a adequação do equipamento às necessidades específicas da aplicação.
Primeiro, avalie o tamanho e o alcance do robô, assegurando que ele possa cobrir todo o volume de trabalho necessário. Considere a carga útil, verificando se o robô pode suportar o peso dos componentes e ferramentas que irá manipular.
A precisão e repetibilidade são essenciais para aplicações que exigem alta exatidão. Além disso, analise a velocidade de operação para garantir que o robô atenda aos requisitos de tempo de ciclo da produção.
A facilidade de integração com sistemas existentes e a simplicidade de programação também são importantes para minimizar o tempo de instalação e treinamento.
Por fim, leve em conta o custo total de propriedade, incluindo manutenção e suporte técnico, para assegurar um investimento eficiente e sustentável.
Dúvidas frequentes
O que é um braço robô cartesiano?
Um braço robô cartesiano, também conhecido como robô retilíneo ou de gantry, é um tipo de braço robótico que opera em um sistema de coordenadas cartesianas, movendo-se ao longo de três eixos lineares ortogonais (X, Y e Z).
Sua principal característica são os movimentos estritamente lineares, em contraste com os rotacionais, o que o torna ideal para aplicações industriais que demandam alta precisão e repetibilidade em trajetórias retas.
Como funciona a manutenção de robôs cartesianos?
A manutenção de robôs cartesianos abrange um conjunto de ações preventivas e corretivas essenciais para garantir seu desempenho contínuo e a longevidade operacional.
A manutenção preventiva envolve inspeções periódicas, lubrificação de componentes móveis, verificação de cabos e conexões, e calibração dos eixos para evitar falhas inesperadas.
Já a manutenção corretiva foca na identificação e substituição de peças danificadas, como motores ou guias lineares, visando restaurar rapidamente a funcionalidade do robô e minimizar o tempo de inatividade na produção.
Conclusão
Em resumo, o robô cartesiano se consolida como uma das soluções mais eficientes e acessíveis para automação industrial. Sua estrutura simples, alta precisão, robustez e facilidade de integração tornam esse tipo de robô ideal para uma ampla variedade de aplicações.
Além disso, o excelente custo-benefício e a possibilidade de personalização garantem um retorno sobre o investimento atrativo para empresas que buscam aumentar a produtividade, segurança e qualidade dos seus processos
