Controle PID em servos motores: saiba o que é qual a importância

O controle PID (Proporcional, Integral e Derivativo) é uma das técnicas mais utilizadas em sistemas de automação e controle industrial.

Essencial para garantir precisão e estabilidade em processos variados, o controle PID ajusta automaticamente as variáveis de um sistema para alcançar o desempenho desejado.

Este método é amplamente aplicado em diversos setores, desde a manufatura até a robótica, devido à sua capacidade de minimizar erros e otimizar a resposta do sistema.

Neste artigo, exploraremos os fundamentos do controle PID, como ele funciona e suas aplicações práticas no mundo da automação.

O que é o controle PID?

O controle PID é uma técnica essencial na automação industrial para ajustar automaticamente as variáveis de um sistema, garantindo a saída desejada de forma precisa.

Ele combina três componentes:

• Proporcional: que ajusta a saída com base na diferença atual;
• Integral: que elimina desvios persistentes considerando o histórico de erros; e
• Derivativo: que antecipa tendências de erro para correções rápidas.

Essa combinação minimiza erros, melhora a estabilidade e otimiza a resposta do sistema, sendo aplicável em diversos setores, como processos, manufatura e controle climático, devido à sua versatilidade e capacidade de adaptação a diferentes condições operacionais.

Para que serve o controle PID?

O controle PID regula e otimiza sistemas automatizados, ajustando variáveis para manter a saída desejada, mesmo com distúrbios.

Amplamente utilizado para controlar temperatura, pressão, velocidade e posição, ele garante estabilidade ao reduzir oscilações e eliminar erros.

Proporcionando respostas rápidas e suaves, o controle PID é aplicável em indústrias como manufatura, robótica e climatização, aumentando a eficiência e a qualidade dos processos industriais.

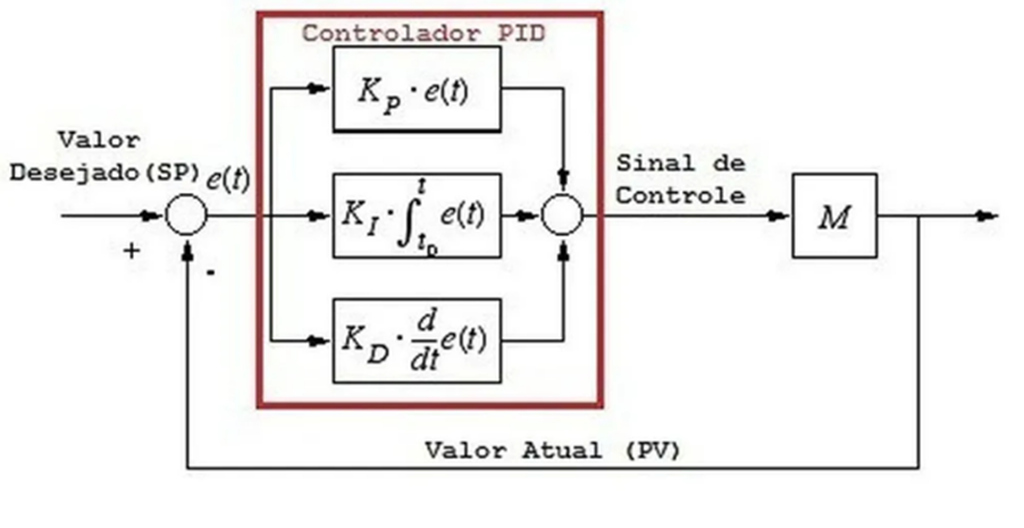

Como funciona o controle PID?

O controle PID (Proporcional, Integral e Derivativo) funciona ajustando a saída de um sistema com base em três componentes distintos que trabalham em conjunto para minimizar o erro entre o valor desejado (setpoint) e o valor medido (process variable).

Cada componente tem um papel específico na correção do erro, proporcionando uma resposta mais precisa e estável.

Controle proporcional

O controle proporcional ajusta a saída de controle proporcionalmente ao erro atual. O erro é a diferença entre o valor desejado e o valor medido.

A constante proporcional Kp determina a intensidade da correção aplicada.

Se o erro é grande, a correção será grande; se o erro é pequeno, a correção será pequena.

Fórmula: u(t) = Kp * e(t)

Função: Reduzir o erro rapidamente, mas pode deixar um erro residual Onde:

• u(t) é o sinal de controle (saída do controlador)
• Kp é o ganho proporcional (constante)
• e(t) é o erro (diferença entre o setpoint e a variável de processo)

Controle integral

O controle integral considera a soma acumulada dos erros passados ao longo do tempo.

Ele é responsável por eliminar o erro residual que pode persistir quando apenas o controle proporcional é usado.

A constante integral KI define a velocidade com que o termo integral reage ao erro acumulado.

Função: Eliminar o erro residual ao longo do tempo, mas pode introduzir oscilações se não for bem ajustado.

Controle derivativo

O controle derivativo responde à taxa de variação do erro, ou seja, como o erro está mudando ao longo do tempo.

Ele antecipa a tendência futura do erro e aplica uma correção para suavizar a resposta do sistema, prevenindo oscilações e melhorando a estabilidade.

A constante derivativa Kd controla a intensidade dessa resposta.

Função: Suavizar a resposta do sistema e melhorar a estabilidade, prevenindo oscilações.

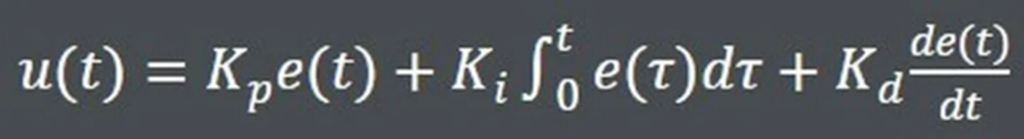

A saída total do controlador PID é a soma das contribuições dos três componentes:

Em resumo:

• Proporcional (P): Responde ao erro atual.
• Integral (I): Responde ao erro acumulado.
• Derivativo (D): Responde à taxa de variação do erro.

A combinação desses três componentes permite que o controlador PID ajuste a saída de forma precisa e estável, minimizando o erro e melhorando a resposta do sistema em uma ampla variedade de aplicações industriais.

Quais os benefícios de usar o controle PID?

Para entender completamente as vantagens do controle PID em sistemas de automação, é crucial detalhar cada um de seus benefícios.

A seguir, exploramos os aspectos que tornam o controle PID uma ferramenta fundamental na indústria moderna, com foco na precisão, versatilidade, eficiência e capacidade de otimizar processos:

• Precisão e Estabilidade
  • Minimização do Erro: O controle PID continuamente ajusta a saída do sistema para minimizar a diferença entre o valor desejado (setpoint) e o valor medido (variável de processo), resultando em maior precisão.
  • Estabilidade: A combinação dos termos proporcional, integral e derivativo ajuda a estabilizar o sistema, prevenindo oscilações e garantindo uma resposta suave.
• Versatilidade
  • Aplicabilidade: O controle PID pode ser aplicado a uma ampla gama de processos e sistemas, incluindo controle de temperatura, pressão, velocidade, posição e muito mais.
  • Ajustabilidade: Os parâmetros Kp (Proporcional), Ki (Integral) e Kd (Derivativo) podem ser ajustados para otimizar o desempenho do controlador para diferentes tipos de sistemas e condições operacionais

• Simplicidade e Eficiência
  • Implementação Simples: Apesar de sua eficácia, o controle PID é relativamente simples de implementar e ajustar, tornando-o uma escolha popular em muitas aplicações industriais.
  • Eficiência Operacional: Ao minimizar o erro e estabilizar o sistema, o controle PID pode melhorar a eficiência operacional, reduzindo o desgaste dos equipamentos e economizando energia.

• Eliminação do Erro Residual
  • Função Central: O componente integral do PID acumula o erro ao longo do tempo, ajustando a saída do sistema para eliminar o erro residual que pode persistir quando apenas o controle proporcional é utilizado.
  • Aumento da Precisão: Ao somar continuamente o erro ao longo do tempo, o componente integral melhora a precisão do sistema, garantindo que pequenas discrepâncias sejam corrigidas de forma acumulativa.

Em um sistema de controle proporcional, um “erro residual” ou “offset” pode permanecer, o que significa que a variável do processo não atinge o valor de ponto de ajuste desejado.

O controle integral atua para mitigar esse problema, somando os erros passados e ajustando a saída do sistema até que o erro seja eliminado.

A função de transferência do controlador PID é representada pela equação:

1. Resposta Antecipada
   • Função do Componente Derivativo: Ele é projetado para responder à taxa de variação do erro, em vez de apenas ao erro em si. Isso significa que ele considera a velocidade com que o erro está mudando, permitindo que o sistema antecipe mudanças futuras e aplique correções preventivas antes que o erro se torne significativo.
   • Suavização da Resposta do Sistema: Ao prever mudanças no erro, o componente derivativo ajuda a suavizar a resposta do sistema. Isso é particularmente útil em sistemas que são propensos a oscilações, pois as correções preventivas podem reduzir a amplitude das oscilações e estabilizar o sistema mais rapidamente.

Para ilustrar o benefício da Resposta Antecipada no controle PID, considere o seguinte exemplo:

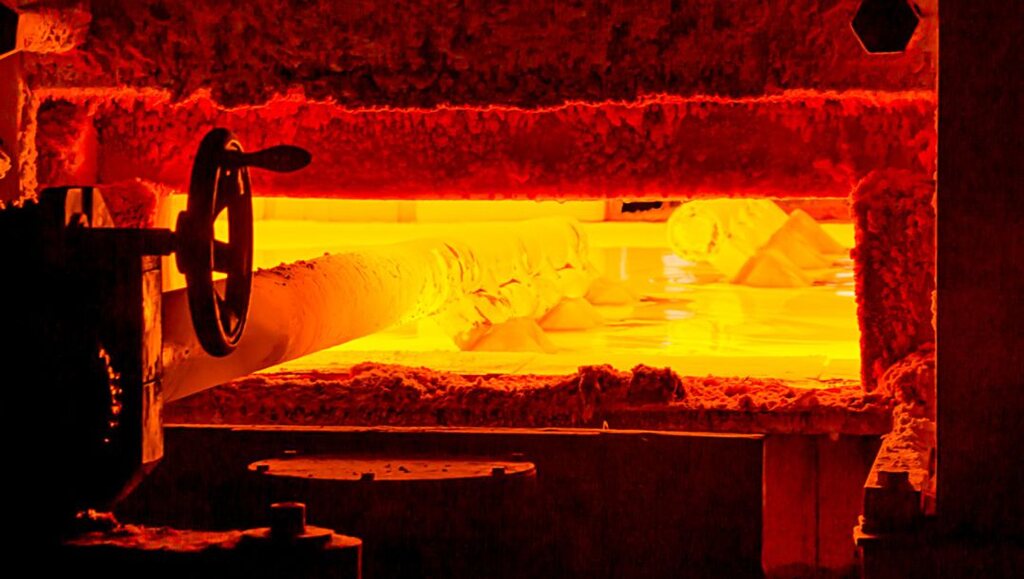

Imagine um forno industrial que precisa manter uma temperatura precisa para um processo de fabricação.

• Sem o Componente Derivativo: Se o forno usa apenas controle Proporcional e Integral (PI), ele reage ao erro de temperatura existente. Se a temperatura começa a cair, o controle PI aumenta a potência do aquecedor para compensar. No entanto, ele só age depois que a temperatura já mudou, o que pode levar a oscilações em torno do valor desejado.
• Com o Componente Derivativo: O controle PID, com seu componente derivativo, monitora a taxa de variação da temperatura. Se a temperatura começa a cair rapidamente, o componente derivativo antecipa essa queda e aumenta a potência do aquecedor antes que a temperatura se desvie significativamente do valor ideal.

Essa ação preventiva reduz a oscilação e mantém a temperatura mais estável. O Engenheiro Antônio Araujo afirma:

Em termos práticos, o componente derivativo atua como um “freio” quando a temperatura se aproxima do valor desejado e como um “acelerador” quando a temperatura começa a se desviar rapidamente. Isso resulta em um controle mais suave e eficiente, especialmente em sistemas com respostas lentas, como o controle de temperatura.

• Melhoria na Qualidade do Produto
  • Impacto na Manufatura: Um controle eficaz em processos de manufatura garante que cada etapa do processo seja executada dentro das especificações desejadas, resultando em produtos finais de alta qualidade.
  • Uniformidade do Produto: A consistência é um dos pilares da qualidade do produto. Com o controle adequado das variáveis, é possível garantir que cada unidade do produto seja praticamente idêntica, atendendo aos padrões de qualidade estabelecidos.

• Redução de Tempo de Ajuste
  • Ajuste Dinâmico: O PID é eficaz em ajustar rapidamente a saída do sistema quando ocorrem mudanças nas condições operacionais, como variações de carga ou distúrbios externos. Isso permite que o sistema reaja de forma ágil, reduzindo o tempo necessário para alcançar o setpoint desejado.
  • Redução do Tempo de Estabilização: O controle PID acelera a resposta inicial e minimiza o tempo de estabilização, garantindo que o sistema atinja o estado estacionário de forma eficiente.

Onde usar o sistema de controle PID?

O sistema de controle PID é essencial em aplicações industriais que exigem precisão e estabilidade, como no controle de temperatura em fornos e sistemas de climatização, garantindo eficiência energética e qualidade.

Em motores elétricos, ele ajusta rapidamente a velocidade em resposta a mudanças de carga, enquanto em robótica e máquinas CNC, assegura o controle preciso de posição.

Além disso, é amplamente utilizado no controle de pressão em sistemas hidráulicos e pneumáticos, promovendo operações seguras  e eficientes.

Sua versatilidade também se aplica a processos químicos e farmacêuticos, onde instrumentação industrial são vitais para a qualidade do produto, destacando sua eficácia em diversos setores industriais.

Leia também: Você sabe o que é um motor de corrente contínua? Saiba tudo sobre.

Como calcular o controle PID?

A fórmula geral do controlador PID calcula sua saída combinando três termos: proporcional, integral e derivativo.

Primeiro, determina-se o erro (e(t)) como a diferença entre o valor desejado (setpoint) e o valor medido do processo (process variable).

O termo proporcional é obtido multiplicando o erro pela constante proporcional (K_p).

O termo integral é a soma acumulada dos erros passados, multiplicada pela constante integral (K_i), representando o ajuste ao longo do tempo.

O termo derivativo é calculado pela taxa de mudança do erro, multiplicado pela constante derivativa (K_d), fornecendo uma previsão de tendências futuras.

Finalmente, a saída do controlador (u(t)) é a soma dos três termos, ajustando o sistema de forma precisa e estável.

Como funciona o controle PID em servo motores?

O controle PID em servo motores funciona ajustando a posição, velocidade ou torque do motor para atingir um valor desejado, conhecido como setpoint.

Ele utiliza três componentes: o componente proporcional ajusta a resposta do motor com base no erro atual, o integral corrige erros acumulados ao longo do tempo, e o derivativo prevê mudanças futuras, permitindo ajustes rápidos e precisos.

Essa combinação garante que o servo motor responda de forma eficiente e estável a variações de carga ou condições externas, mantendo o controle preciso do movimento.

Por que utilizar o controle PID para servo motores?

O controle PID ajusta automaticamente a posição, velocidade ou torque do motor para atingir o valor desejado (setpoint), corrigindo erros atuais, acumulados e prevendo mudanças futuras.

Isso garante um desempenho eficiente, mesmo em condições de carga variável ou distúrbios externos, tornando-o ideal para aplicações que exigem movimentos precisos e confiáveis, como robótica, automação industrial e sistemas de posicionamento.

Leia também: Conheça o barômetro e saiba como é feita a medição da atmosfera.

Controle PID em servo motor: principais aplicações

Na robótica, ele assegura o posicionamento exato e suave das articulações, essencial para tarefas complexas.

Em automação industrial, é utilizado em máquinas CNC para garantir cortes precisos e repetitivos.

Além disso, em sistemas de controle de voo, o PID ajusta superfícies aerodinâmicas para estabilizar aeronaves.

Também é crucial em impressoras 3D e equipamentos de manufatura aditiva, onde o controle preciso da posição e velocidade é vital para a qualidade do produto final.

Leia também: Você sabe o que é um motor de passo? Conheça tudo sobre.

Dúvidas frequentes

Qual a relação entre PID e CLP?

O PID e o CLP são fundamentais na automação industrial, desempenhando funções distintas mas complementares.

O PID ajusta variáveis de processos, como temperatura e pressão, para manter valores desejados, enquanto o CLP é um dispositivo programável que controla máquinas e processos com instruções lógicas e toma as decisões sobre os dados do processo.

A integração ocorre porque muitos CLPs modernos incorporam funções de controle PID nas expansões analógicas e controladores de temperatura, permitindo que executem tanto tarefas lógicas quanto algoritmos de controle PID.

Isso oferece uma solução integrada para configurar, ajustar e monitorar controladores PID, otimizando a automação industrial.

Conheça a tecnologia do Stepservo, que oferece o melhor em precisão e controle avançado

Como ajustar um controle PID?

Ajustar um controle PID, também conhecido como “sintonia”, envolve determinar os valores ideais para as constantes proporcional, integral e derivativo para obter o desempenho desejado do sistema.

Existem várias técnicas para ajustar um controle PID, incluindo métodos manuais e automáticos. Entre eles estão o método Ziegler-Nichols e o método de tentativa e erro, além dos métodos automáticas. Aqui estão alguns passos comuns:

Método Ziegler-Nichols:

• Passo 1: Ajuste (Ki) e (Kd) para zero.
• Passo 2: Aumente (Kp) até que o sistema alcance uma oscilação constante (ponto de oscilação).
• Passo 3: Anote o valor de (Kp) (chamado de (Ku)) e o período de oscilação ((Tu)).
• Passo 4: Use as fórmulas de Ziegler-Nichols para calcular (Kp), (Ki) e (Kd):

Método de Tentativa e Erro:

• Passo 1: Comece ajustando (Kp) até que o sistema responda rapidamente, mas sem oscilações excessivas.
• Passo 2: Adicione (Ki) para eliminar o erro residual, ajustando-o até que o sistema atinja o setpoint sem demora excessiva.
• Passo 3: Adicione (Kd) para suavizar a resposta e reduzir oscilações, ajustando-o até que o sistema se estabilize rapidamente.

Métodos Automáticos:

Muitos CLPs e controladores PID modernos possuem funções de autotuning que ajustam automaticamente os parâmetros (Kp), (Ki) e (Kd) com base na resposta do sistema a um conjunto de testes.

Conclusão

O controle PID é a essência automação e controle de processos industriais, garantindo precisão e estabilidade ao ajustar variáveis de processo.

Utilizando seus componentes Proporcional, Integral e Derivativo, minimiza erros e otimiza a resposta do sistema.

Essencial em aplicações como controle de temperatura e regulação de velocidade, o PID é uma ferramenta poderosa para alcançar eficiência e desempenho superior.

Invista no controle PID para maximizar a eficácia dos seus processos automatizados e obter resultados excepcionais.
