O motor com malha fechada é a tecnologia chave para quem busca precisão e confiabilidade máxima na automação industrial, mas você sabe realmente como esse sistema garante tanto desempenho?
Antes, eu preciso falar, do motor de malha aberta, os motores mais comuns do mercado, esses motores executam os comandos sem receber informações de retorno sobre o resultado e não há monitoramento contínuo ou correção automática durante o funcionamento.
Diante do exposto acima, o motor de malha fechada diferencia-se justamente por contar com sensores e feedback em tempo real, monitorando constantemente o desempenho e ajustando as ações do sistema para garantir precisão e confiabilidade.
Compreender essas diferenças logo na introdução desse post é essencial para perceber como o controle por malha fechada pode elevar a qualidade e controle oferecendo resultados superiores e muito mais seguros.
O que é um motor com malha fechada?
Um motor em malha fechada é um tipo de sistema de controle que utiliza feedback contínuo para monitorar e ajustar o desempenho do motor em tempo real, garantindo desempenho preciso e eficiente.
Utilizando sensores, um sistema de malha fechada coleta dados em tempo real sobre velocidade, posição e torque, comparando-os com valores desejados e corrigindo automaticamente quaisquer discrepâncias.
Este sistema é amplamente utilizado em aplicações industriais, robótica, processos e automação, oferecendo maior precisão, estabilidade e capacidade de adaptação a mudanças operacionais sem intervenção manual, tornando-o ideal para ambientes dinâmicos e exigentes.
Como funciona um motor com malha fechada?

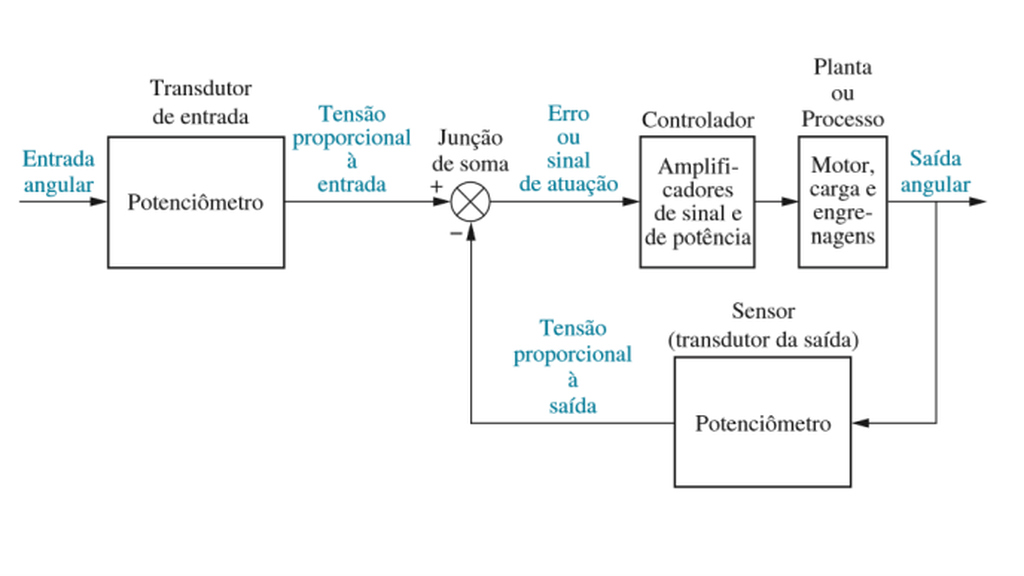

Um motor com malha fechada opera com base em um sofisticado sistema de controle que emprega sensores de alta precisão, como encoders ou potenciômetros, e até mesmo sensores de corrente para estimar o torque.
Esses dispositivos capturam dados em tempo real sobre o desempenho do motor – seja sua posição, velocidade ou torque – e os transmitem continuamente para um controlador dedicado. Este controlador, frequentemente um algoritmo PID (Proporcional-Integral-Derivativo), compara as medições atuais (o feedback) com os valores de referência predefinidos (o setpoint).
Se for detectada qualquer discrepância ou erro entre o estado atual e o desejado, o controlador calcula a correção necessária e ajusta instantaneamente os comandos enviados ao motor, como a tensão ou a largura de pulso (PWM), para eliminar o desvio.
Esse ciclo de monitoramento e ajuste contínuo garante que o motor mantenha a estabilidade e opere com extrema precisão, mesmo diante de variações de carga ou distúrbios externos, assegurando um desempenho consistente e confiável conforme os parâmetros estabelecidos.

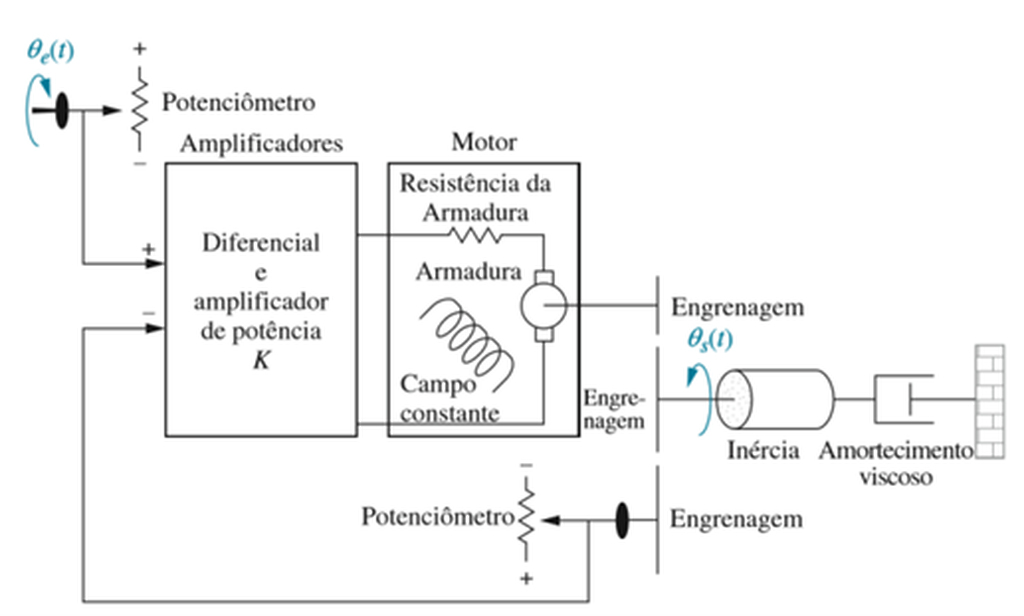

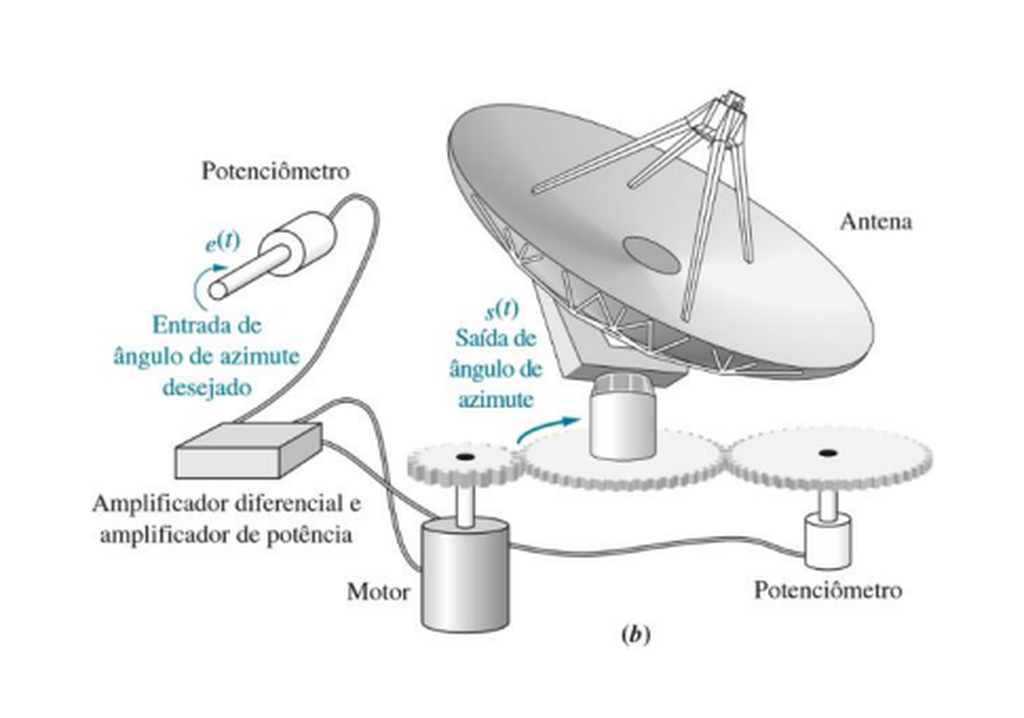

Veja o exemplo a seguir: Descubra como um controle de motor DC é aplicado em uma antena de transmissão, ilustrando na prática a eficácia dos sistemas de malha fechada em motores.
Uma definição bem bacana que eu gosto de falar, quando o assunto é motor malha fechada é:
“O motor de malha fechada escuta e corrige seu funcionamento durante a operação, garantindo assim a execução correta do comando conforme a ordem”
Principais componentes
Saiba os elementos fundamentais que garantem a precisão e a eficiência de um motor com malha fechada. Entenda o papel de cada componente para o controle perfeito!
- Sensores: desempenham um papel decisivo ao monitorar variáveis críticas do motor, como velocidade, posição e torque. Eles fornecem dados em tempo real ao sistema de controle e permitem que ajustes precisos e contínuos sejam realizados;
- Controlador: é responsável por receber as informações dos sensores e compará-las com os valores de referência predefinidos. Com base nessa análise, ele ajusta os comandos enviados ao motor para corrigir quaisquer discrepâncias, o que torna a operação eficiente;
- Atuadores: são os executores das instruções do controlador, eles ajustam fisicamente o motor para alinhar seu desempenho com os parâmetros desejados e servem como a interface entre o sistema de controle e o motor, convertendo os sinais elétricos do controlador em movimento mecânico;
- Interface de comunicação: ela conecta todos os componentes do sistema e facilita a troca de informações entre sensores, controlador e atuador. Ela garante que os dados fluam de maneira eficiente e sem interrupções.
Benefícios dos motores de malha fechada
Os motores de malha fechada são amplamente reconhecidos por suas vantagens significativas em diversas aplicações industriais.
Através de exemplos práticos, é possível entender como esses motores melhoram a operação em ambientes industriais, desde a montagem de componentes eletrônicos até o controle de sistemas de climatização.
Precisão

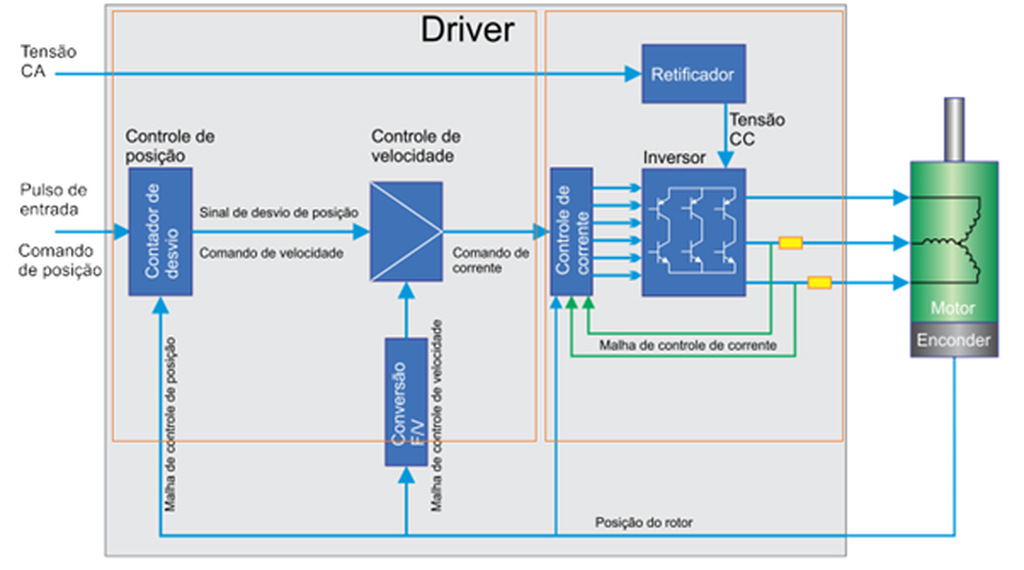

O servo motor é amplamente reconhecidos como os motores em malha fechada mais utilizados na automação industrial, graças à sua alta precisão e eficiência.
Equipados com um sistema de feedback contínuo, esses motores ajustam o desempenho em tempo real, garantindo operações precisas e confiáveis.
Em fábricas de eletrônicos, os servos motores são essenciais para posicionar componentes em placas de circuito com precisão micrométrica, reduzindo significativamente os erros de montagem e melhorando a qualidade do produto final.
Velocidade

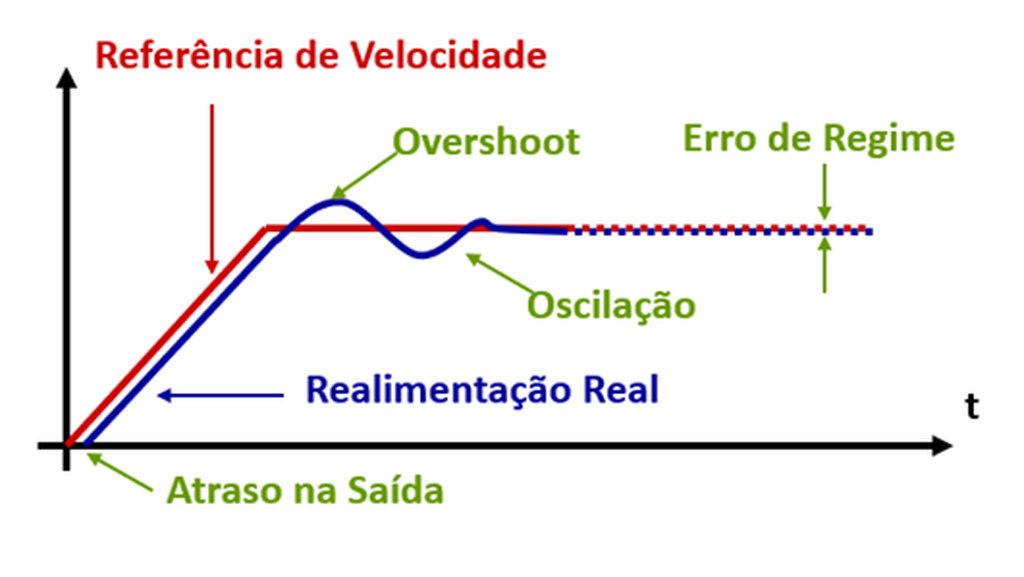

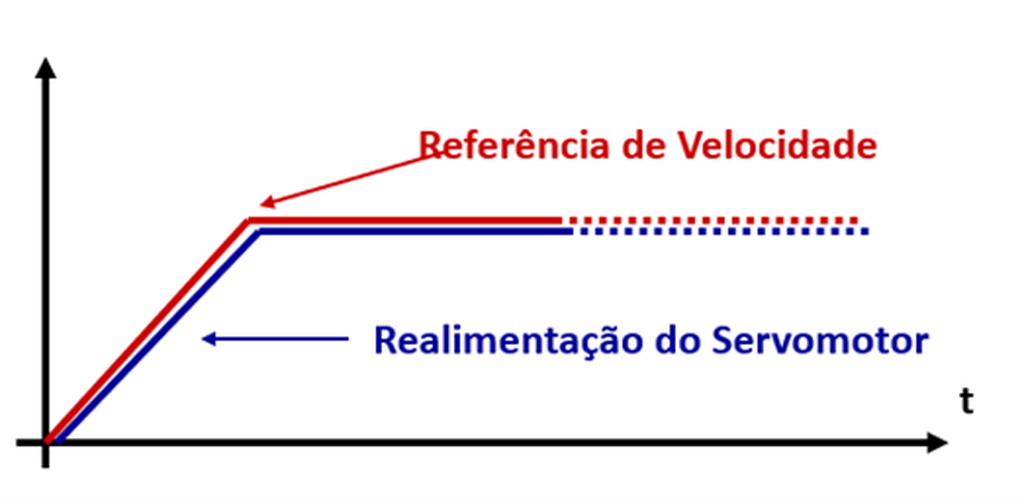

Os servos motores são capazes de manter uma velocidade constante, mesmo quando há variações na carga, graças à capacidade de ajuste automático.
Em esteiras de movimentação de carga, motores de malha fechada, exemplo dos servos motores, garantem que a velocidade de transporte dos produtos permaneça constante, independentemente do peso ou da quantidade dos itens, assegurando um fluxo de produção eficiente.
Desempenho do torque
Motores de malha fechada ajustam o torque em resposta a mudanças nas condições operacionais, proporcionando um controle mais robusto.
Em máquinas de corte de metal, o controle preciso do torque permite ajustes instantâneos na força aplicada, garantindo cortes uniformes e reduzindo o desgaste das ferramentas.
Eficiência
A capacidade de ajustar automaticamente o desempenho do motor reduz o consumo de energia e aumenta a eficiência operacional.
Em sistemas de climatização industrial, motores de malha fechada ajustam a operação dos ventiladores e compressores conforme necessário, otimizando o consumo de energia e reduzindo custos operacionais.
Leia também: Motor de passo: como funciona e aplicações mais comuns.
Malha aberta e malha fechada: qual é a diferença?
Entenda as diferenças determinantes entre motores de malha fechada e malha aberta. Analise a tabela comparativa abaixo para descobrir qual sistema se adapta melhor às suas necessidades de automação!
| Característica | Motor com Malha Fechada | Motor com Malha Aberta |
| Feedback (Realimentação) | Utiliza feedback contínuo de sensores para monitorar o desempenho em tempo real. | Opera sem feedback contínuo; não há monitoramento do desempenho real. |
| Mecanismo de Controle | Controlador compara o desempenho medido com o desejado e faz ajustes automáticos e dinâmicos. | Segue comandos predefinidos (ex: pulsos de um controlador) sem verificar se a ação foi executada corretamente. |
| Sensores Envolvidos | Essencialmente utiliza sensores como encoders (para posição e velocidade), potenciômetros ou sensores de torque para fornecer dados precisos. | Geralmente não utiliza sensores de feedback para o controle da operação. |
| Precisão e Exatidão | Alta precisão e exatidão, pois corrige desvios em tempo real, garantindo que o motor atinja e mantenha o estado desejado. | Não há garantia de exatidão, pois não há correção de erros ou desvios durante a operação. |
| Eficiência | Alta eficiência, pois o motor opera apenas com a energia necessária para atingir o objetivo, otimizando o consumo. | Pode ter menor eficiência, pois o motor pode operar com mais energia do que o necessário para compensar a falta de feedback. |
| Adaptabilidade a Variações | Altamente adaptável a mudanças de carga, distúrbios ou condições variáveis, mantendo o desempenho estável. | Baixa adaptabilidade; o desempenho pode ser significativamente afetado por variações de carga ou condições externas. |
| Complexidade do Sistema | Mais complexo devido à necessidade de sensores, controlador e algoritmos de feedback. | Mais simples em sua estrutura e implementação, sem a necessidade de componentes de feedback. |
| Custo | Geralmente mais caro devido aos componentes adicionais e à complexidade do controle. | Mais econômico, pois possui menos componentes e um design mais direto. |
| Aplicações Ideais | Ideal para aplicações que exigem alta precisão, estabilidade e adaptabilidade, como robótica, máquinas CNC, sistemas de posicionamento e automação industrial avançada. | Adequado para situações onde a precisão não é crítica e as condições de operação são estáveis e previsíveis, como transportadores simples, ventiladores e bombas de velocidade constante. |
Principais aplicações de um motor de malha fechada
Motores de malha fechada são amplamente utilizados em diversas indústrias devido à sua capacidade de oferecer precisão e controle rigoroso.
Eles desempenham papéis cruciais em distintas áreas como, por exemplo:
- automação industrial: utilizado em linhas de produção para garantir o posicionamento exato de peças e componentes;
- robótica: controla movimentos complexos e precisos, permitindo a execução de tarefas delicadas com alta repetibilidade;
- climatização: ajusta a operação de ventiladores e compressores para otimizar o consumo de energia e manter condições estáveis;
- equipamentos médicos: assegura movimentos precisos em máquinas de ressonância magnética e equipamentos de diagnóstico;
- fabricação automotiva: garante a montagem precisa de componentes em veículos, melhorando a eficiência e reduzindo erros.
Manutenção do motor com malha fechada: como funciona?
A manutenção de motores com malha fechada é complexa, pois requer a calibração do encoder, o que inviabiliza manutenção em motores de baixa potência, consequentemente de baixo custo.
Antes de abrir o motor para a troca do encoder ou outro sensor de feedback, é imprescindível analisar o manual do fabricante para entender os procedimentos recomendados e os ferramentais necessárias para essa troca.
Alguns cuidados são fundamentais nessa etapa:
- Tipo e modelo do encoder: Confirme o tipo (incremental ou absoluto), modelo e características elétricas/mecânicas do encoder para garantir compatibilidade na substituição.
- Estado das conexões elétricas e cabos: Inspecione se há sinais de desgaste, oxidação ou mau contato nos cabos e conectores do encoder.
- Posição de referência: Identifique a posição exata do eixo antes da desmontagem (registrar posição ou realizar marcação), fundamental para correta calibração e reinstalação do novo encoder.
- Integridade dos demais componentes: Avalie o estado de rolamentos, acoplamentos, flanges e vedação do servo motor para detectar possíveis desgastes ou danos que possam interferir no novo encoder.
- Ferramentas e ambiente seguro: Separe ferramentas adequadas e evite desmontagens em ambientes expostos a poeira, umidade ou risco elétrico.
Esses cuidados acima permitem uma substituição segura do encoder, evitando erros de instalação, perda de referência ou danos nos motores de malha fechada.
Como utilizar um motor com malha fechada?
Para utilizar um motor com malha fechada, integre sensores, controlador e atuadores.
Configure os sensores para monitorar variáveis como velocidade, torque e posição, e programe o controlador com os valores de referência desejados. O controlador ajustará automaticamente o motor com base no feedback.
Realize testes de funcionamento e familiarize-se com o software de controle para ajustes em tempo real. Mantenha uma rotina de manutenção preventiva e corretiva para garantir precisão e prolongar a vida útil do sistema de motor malha fechada.
Tipos de sensores para motores de malha fechada
Em sistemas de malha fechada para motores, diversos tipos de sensores são empregados para monitorar variáveis críticas.

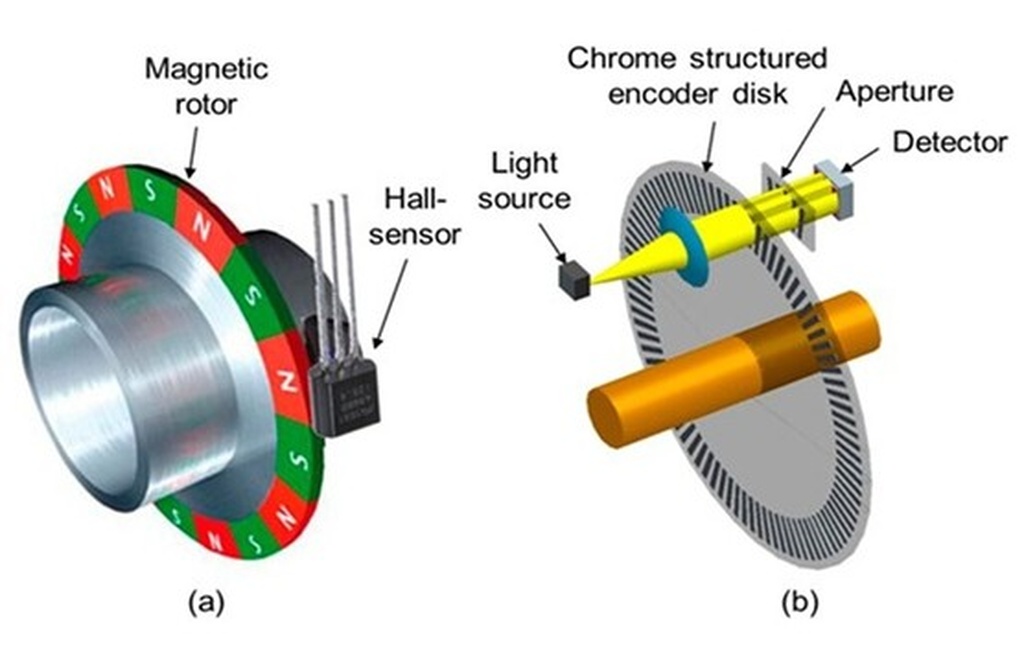

- Encoder Opticos: Normalmente um disco em forma de película, feito em vidro ou plástico que durante o giro, devido a sua geometria conforme vista na foto abaixa, permite a emissão de sinais elétricos entre o emissor e receptor.
- Encoder magnético: detectam variações no campo magnético da ponta de um eixo. Sensores baseados no Efeito Hall ou magnetorresistência. Esses sensores geram uma tensão elétrica proporcional à intensidade do campo magnético que passa por eles.
Potenciômetros podem ser usados para feedback de posição em aplicações mais simples. Para detecção de velocidade e direção, sensores Hall são comuns, enquanto sensores de corrente podem ser empregados para estimar o torque do motor, fornecendo o feedback necessário para o controle preciso.
Integração com CLPs e sistemas supervisórios
A integração de motores com malha fechada em CLPs (Controladores Lógicos Programáveis) e sistemas supervisórios (SCADA/HMI) é fundamental na automação industrial moderna.
Os CLPs atuam como o cérebro da operação, eles processam os dados dos sensores do motor e enviam comandos precisos aos atuadores, enquanto os sistemas supervisórios fornecem uma interface gráfica para monitoramento em tempo real, visualização de dados, registro histórico e controle centralizado.
Os CLPs mais usados em controle de motores em malha fechada são os CLPS MOTION, o qual utilizam redes de comunicação industrial como o EtherCAT, hoje o mais difundido para essas aplicações.
Abaixo um dos modelos de CLP Motion, mais utilizado pela Kalatec Automação em projetos que requerem o controle em malha fechada com até 16 servomotores
Riscos e falhas comuns em malhas mal configuradas
Malhas de controle mal configuradas podem comprometer seriamente o desempenho e a vida útil dos seus motores. Conheça os riscos e falhas comuns para garantir a otimização do seu sistema!
- Instabilidade e oscilação: o sistema pode vibrar ou oscilar descontroladamente, em vez de estabilizar.
- Overshoot e subshoot: o motor excede ou não atinge o valor desejado, demorando a se estabilizar.
- Resposta lenta: o sistema demora muito para reagir a mudanças ou atingir o setpoint.
- Imprecisão crônica: o motor nunca atinge a posição ou velocidade exata, mantendo um erro constante.
- Superaquecimento e desgaste: ajustes excessivos ou constantes podem sobrecarregar o motor e os atuadores.
- Ruído e vibração excessivos: operação ruidosa e com vibrações anormais.
- Consumo excessivo de energia: devido a correções ineficientes e constantes.
- Falha prematura de componentes: sensores, atuadores ou o próprio motor podem falhar mais cedo.
Como dimensionar um sistema de malha fechada?
Dimensionar um sistema de malha fechada envolve definir precisamente os requisitos da aplicação (velocidade, torque, precisão, tempo de resposta).
Com base nisso, seleciona-se o motor adequado, os sensores de feedback (como encoders ou potenciômetros), a resolução necessária, e um controlador (ex: CLP, controlador de movimento) capaz de processar os dados e executar os algoritmos de controle.
Por fim, escolhe-se o driver compatível com o motor e o controlador, garantindo que todos os componentes trabalhem em conjunto para atingir o desempenho desejado. Por exemplo, os Servos Drivers DA180A.
Conheça as soluções da Kalatec Automação!
Na Kalatec Automação, somos especialistas em oferecer soluções de automação industrial que incorporam a tecnologia de motores em malha fechada.
Com mais de 35 anos de experiência no setor, nossa equipe está preparada para ajudar sua empresa a alcançar novos níveis de precisão e eficiência operacional. Já são mais de 40 mil motores em malha fechada já instalado pela Kalatec ao longo da sua jornada.
Com um histórico comprovado de sucesso em projetos de automação industrial, a Kalatec Automação se destaca pela sua capacidade de inovar e adaptar-se às demandas do mercado.
Não apenas dizemos isso, mas nossos clientes também confirmam: veja depoimentos de clientes satisfeitos que experimentaram melhorias significativas em produtividade e qualidade com nossas soluções.
Conclusão
Os motores com malha fechada representam a solução ideal para atender às necessidades de precisão, eficiência e adaptabilidade em diversas aplicações industriais e tecnológicas.
Sua capacidade de ajustar automaticamente o desempenho com base em feedback contínuo os torna indispensáveis em ambientes que demandam controle rigoroso e flexibilidade operacional.
A utilização de motores com malha fechada, aliada a uma manutenção adequada e soluções inovadoras como as oferecidas pela Kalatec Automação, garante operações mais eficazes e seguras, atendendo às crescentes demandas do mercado moderno.
