No universo da automação industrial, a precisão e o controle de movimento são fatores essenciais para garantir produtividade e qualidade nos processos. Nesse contexto, o uso do redutor planetário em servo motor ganha destaque como solução fundamental para aplicações que exigem alto desempenho, repetibilidade e robustez.
Mas afinal, o que é um redutor planetário em servo motor e por que sua utilização é tão importante?
Neste post, você vai entender como essa tecnologia funciona, suas vantagens e o papel estratégico que desempenha para maximizar o desempenho de sistemas industriais modernos.

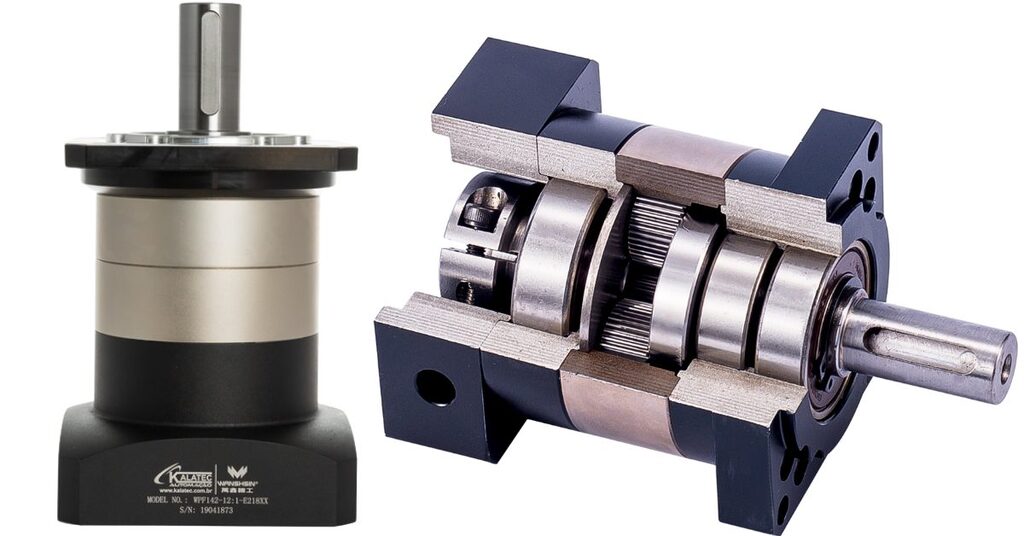

O que é um redutor planetário para servo motor?
Um redutor planetário para servo motor é um componente mecânico de alta precisão projetado para ser acoplado ao eixo de saída de um servo motor, com o objetivo principal de reduzir a velocidade de rotação e aumentar o torque transmitido à carga.
Sua estrutura é composta por um conjunto de engrenagens: uma engrenagem central (solar), engrenagens planetárias que giram ao redor dela e um anel interno fixo, formando um sistema compacto e eficiente.
Essa configuração permite que o redutor planetário distribua a carga de maneira uniforme entre as engrenagens, proporcionando alta capacidade de torque, baixo nível de folga e elevada eficiência, geralmente acima de 90%.
Por essas características, o redutor planetário é amplamente utilizado em aplicações que exigem precisão, robustez e repetibilidade, como robótica, máquinas CNC, sistemas de automação e equipamentos industriais de alta performance.
Além de aumentar o torque e reduzir a velocidade, o redutor planetário também ajuda a equilibrar a inércia entre o servo motor e a carga, otimizando o desempenho do sistema e garantindo movimentos mais suaves e controlados
Para que serve um redutor planetário para servo motor?
O redutor planetário para servo motor serve para reduzir a velocidade de rotação do motor e, ao mesmo tempo, aumentar o torque disponível na saída, tornando o sistema mais eficiente e adequado para aplicações que exigem precisão, força e controle refinado.
Essa combinação é fundamental em diversas áreas industriais, como:
- Robótica: onde precisão de movimento e torque elevado são essenciais para o funcionamento dos braços robóticos e manipuladores.
- Máquinas CNC: para garantir movimentos suaves, exatos e repetitivos em processos de usinagem e corte.
- Equipamentos de impressão e automação: proporcionando estabilidade, controle de velocidade e alta qualidade nos resultados.
- Sistemas industriais em geral: como transportadoras, linhas de montagem e equipamentos que exigem controle rigoroso de posição e força.
Além disso, o redutor planetário contribui para equilibrar a relação de inércia entre o servo motor e a carga, facilitando a parametrização do sistema e tornando o acionamento mais seguro e estável, mesmo em ciclos de produção exigentes.
Por que utilizar redutores planetários em servo motores?
No ambiente industrial atual, onde precisão extrema, eficiência energética e robustez são requisitos fundamentais, a integração entre redutor planetário e motores servo motor se destaca como uma solução essencial.
Essa combinação não só eleva o desempenho de máquinas e equipamentos, como também supera limitações que motores atuando isoladamente não conseguem resolver.
Entenda a seguir porque essa tecnologia é tão estratégica para a automação industrial:
Precisão
Redutores planetários de classe P1 oferecem folga angular inferior a 5 arcmin (0,08°), garantindo repetibilidade em tarefas como soldagem robótica ou usinagem de alta precisão. Essa característica é vital para evitar desvios em processos que exigem tolerâncias abaixo de 0,01 mm.
Alta capacidade de torque
A alta capacidade de torque é uma das características mais marcantes dos redutores planetários para servo motor, tornando-os ideais para aplicações industriais que exigem força e precisão.
Isso ocorre porque o sistema planetário distribui a carga entre várias engrenagens planetárias, aumentando a área de contato e permitindo que o torque seja transmitido de forma mais eficiente e uniforme, o que reduz o desgaste dos componentes e amplia a resistência a falhas.
Por exemplo, Redutores Planetários linha WEB podem alcançar torques nominais de até 1700 Nm em determinadas relações de redução, mantendo alta eficiência e rigidez mesmo sob cargas radiais e axiais elevadas.
Com essa capacidade, os redutores planetários não só aumentam o torque disponível na saída do servo motor, como também permitem o uso de motores menores como motores de passo em aplicações que exigiriam motores de maior porte, otimizando espaço, eficiência energética e custo do sistema
Confiabilidade
A confiabilidade dos redutores planetários helicoidais ou spur para servo motor é um dos seus maiores diferenciais, especialmente em ambientes industriais que exigem precisão, durabilidade e desempenho contínuo.
Projetados com engrenagens de alta dureza, rolamentos de baixo atrito e lubrificação permanente, esses redutores oferecem eficiência superior a 90% e vida útil estimada acima de 20.000 horas, suportando cargas elevadas sem perda de desempenho ou aumento significativo de folga.
Sua baixa folga angular garante repetibilidade e precisão nos movimentos, enquanto a construção robusta e o grau de proteção IP65 asseguram operação estável mesmo em ambientes agressivos e diferentes posições de montagem.
Tudo isso faz dos redutores planetários para servo motor ter vantagens únicas e ser uma escolha confiável para aplicações que não podem parar, proporcionando máxima disponibilidade do sistema e reduzindo custos com manutenção.
Compactabilidade
Com diâmetros a partir de 40 mm e montagem coaxial, esses redutores integram-se perfeitamente a braços robóticos e máquinas CNC, onde o espaço é limitado.
Sua capacidade de operar em qualquer posição (horizontal, vertical ou invertida) amplia as opções de design.
Redutores planetários: principais aplicações em servo motores
Os redutores planetários são amplamente utilizados em conjunto com servos motores devido à sua alta eficiência, precisão e capacidade de suportar cargas elevadas em aplicações industriais exigentes.
Veja as principais áreas onde essa combinação é indispensável:
- Robótica industrial: Essenciais para braços robóticos e manipuladores, os redutores planetários garantem movimentos precisos, controle rigoroso de posição e resposta rápida, fatores fundamentais para tarefas de montagem, soldagem e manuseio de peças.
- Máquinas CNC e centros de usinagem: Permitem movimentos suaves, exatos e repetitivos, reduzindo a inércia e aumentando o torque disponível para operações de corte, fresagem, furação e gravação.
- Linhas automatizadas de produção: Utilizados em sistemas de transporte, esteiras, paletizadores e alimentadores, proporcionam sincronismo perfeito e controle de velocidade, aumentando a produtividade e a confiabilidade dos processos.
- Equipamentos de impressão e embalagem: Garantem precisão no posicionamento, estabilidade e alta qualidade em impressoras industriais, máquinas etiquetadoras e sistemas de embalagem automática.
- Setor automotivo: Aplicados em linhas de montagem, soldagem e testes, otimizam o desempenho dos equipamentos e reduzem paradas para manutenção produtiva Total, graças à sua durabilidade e baixa necessidade de ajustes.
Vídeo: Linha automatizada de montagem com braços robóticos fabricando veículos elétricos:
- Equipamentos militares e aeroespaciais: São escolhidos pela robustez, precisão e confiabilidade em sistemas que exigem operação contínua e sem falhas.
A combinação de servo motor e redutor planetário é estratégica para aplicações que exigem alta densidade de torque, baixo espaço físico, precisão de movimentos e eficiência energética, tornando-se uma solução fundamental para a automação industrial moderna.
Como escolher o equipamento ideal?
Escolher o redutor planetário ideal para servo motor é uma etapa fundamental para garantir o desempenho, a precisão e a vida útil do seu sistema de automação.
Com tantas opções disponíveis no mercado, é importante considerar alguns critérios técnicos e operacionais que fazem toda a diferença no resultado final.
Veja, a seguir, os principais pontos que você deve analisar antes de definir o modelo mais adequado para a sua aplicação industrial.
- Torque necessário: Verifique o torque nominal e de pico exigidos pela aplicação.
- Relação de redução: Defina a relação adequada entre a rotação do motor e a rotação desejada na saída.
- Folga de torção (backlash): Prefira modelos com folga reduzida para aplicações de alta precisão.
- Compatibilidade dimensional: Confira se o eixo e a flange do redutor são compatíveis com o servo motor.
- Cargas radiais e axiais: Certifique-se de que o redutor suporta as cargas impostas pela aplicação.
- Eficiência e ruído: Escolha modelos com alta eficiência e baixo nível de ruído.
- Condições ambientais: Considere grau de proteção (IP), tipo de lubrificação e posição de montagem.
- Normas e qualidade: Verifique se o equipamento atende aos padrões técnicos e de qualidade.
- Suporte técnico: Conte com orientação de especialistas para dimensionamento e instalação.
Seguindo esses critérios, você garante desempenho, durabilidade e segurança no seu sistema de automação.

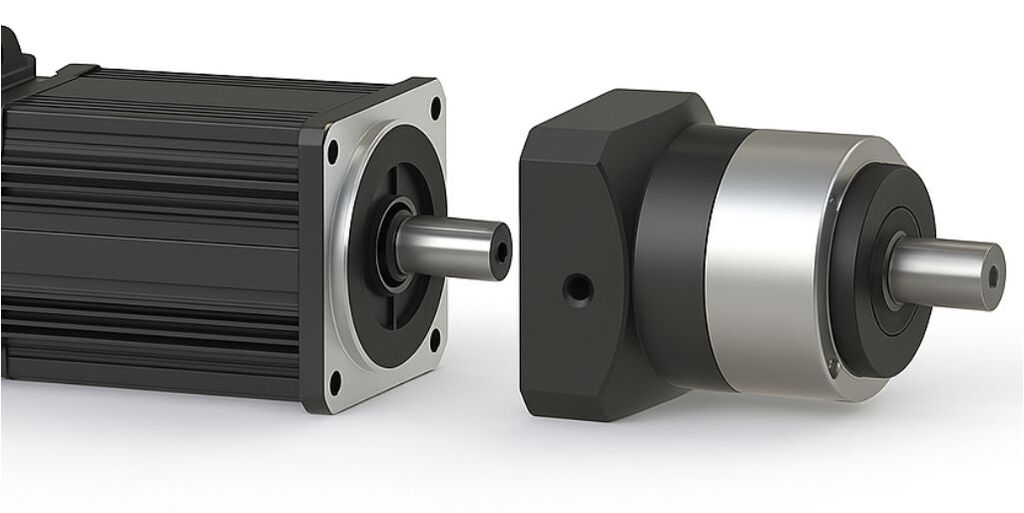

Como é feita a montagem de servo motor em redutor planetário?
A montagem de um servo motor em um redutor planetário exige atenção a detalhes para garantir precisão, durabilidade e evitar danos ao conjunto. O processo deve ser feito por profissionais capacitados e segue as etapas abaixo:
- Certifique-se de que tanto o eixo do servo motor quanto o encaixe do redutor estejam limpos, livres de partículas, óleos ou graxas, para evitar escorregamento ou mau contato entre as peças.
- Alinhe cuidadosamente o eixo do servo motor ao vazado de entrada do redutor planetário, garantindo que ambos estejam perfeitamente centrados antes de iniciar a fixação.
- Fixe o servo motor à flange de entrada do redutor utilizando os parafusos adequados apertando-os em ordem cruzada (em X) para distribuir uniformemente a força e evitar desalinhamentos.
- Utilize o torque de aperto recomendado pelo fabricante tanto nos parafusos da flange quanto no colar de aperto do eixo, respeitando os valores especificados para garantir a fixação adequada sem exceder o limite de torque do eixo.
Seguindo esses passos, você assegura uma montagem correta, preservando a vida útil do conjunto servo motor + redutor planetário e garantindo o desempenho esperado na aplicação industrial.
Conclusão
O uso de redutores planetários em servo motores é fundamental para elevar o desempenho, a precisão e a confiabilidade dos sistemas de automação industrial.
Esses redutores transformam a alta rotação do servo motor em torque elevado e baixa velocidade, permitindo que máquinas realizem movimentos precisos, controlados e repetitivos, mesmo sob cargas intensas.
Sua estrutura compacta, alta eficiência — que pode superar 95% — e baixa folga garantem não só economia de espaço e energia, mas também maior vida útil do conjunto, reduzindo desgastes e a necessidade de manutenção.
Por isso, investir em redutores planetários, em empresas especialistas como a Kalatec Automação para servos motores é garantir máxima performance, produtividade e segurança operacional, tornando sua automação industrial mais eficiente, econômica e competitiva
