O redutor Harmonic Drive é uma solução inovadora em sistemas de transmissão de potência, destacando-se por sua capacidade de oferecer alta precisão, eficiência e compacidade.
Utilizado amplamente em aplicações que requerem controle rigoroso de movimento, como na robótica e automação industrial, este redutor opera através de um mecanismo de deformação elástica controlada.
Composto por componentes como o gerador de ondas, o flexspline e o anel circular, ele proporciona uma redução de velocidade precisa e eficaz, tornando-se essencial para diversas indústrias que buscam otimizar seus processos com tecnologia de ponta.
O que é o redutor harmonic driver?
É um tipo de redutor de velocidade utilizado em sistemas de transmissão de potência que requerem alta precisão, compactação e eficiência.

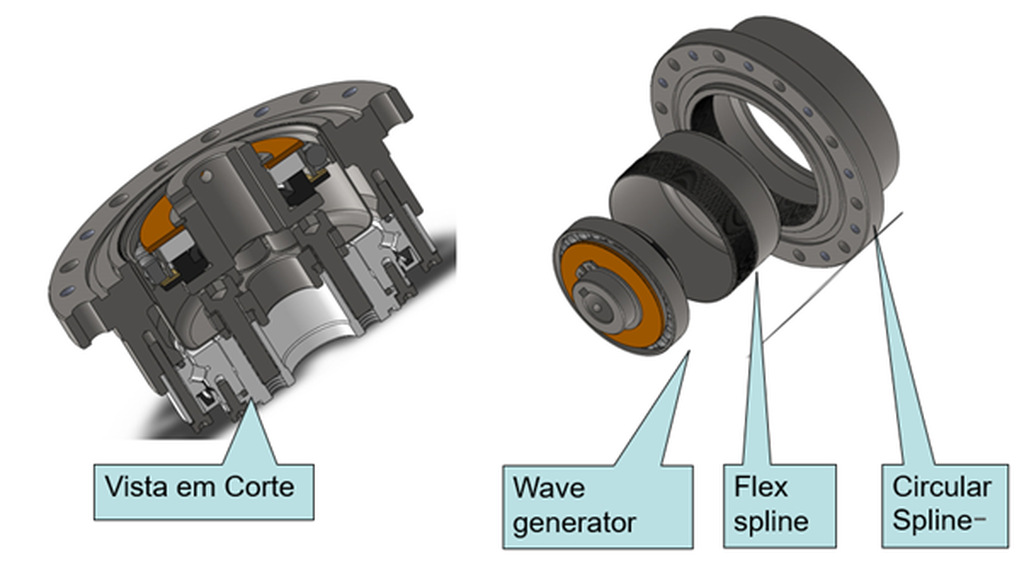

O Redutor Harmonic Driver opera com base em um mecanismo de deformação elástica controlada, composto por três componentes principais: o gerador de ondas, o flexspline e o anel circular.
Este design exclusivo permite uma redução de velocidade significativa enquanto mantém um alto torque.
Como funciona o redutor harmonic driver?
Ela utiliza deformação elástica controlada para reduzir a velocidade e transmitir movimento com alta precisão.
Ele é composto por três componentes: o gerador de ondas, o flexspline e o anel circular.

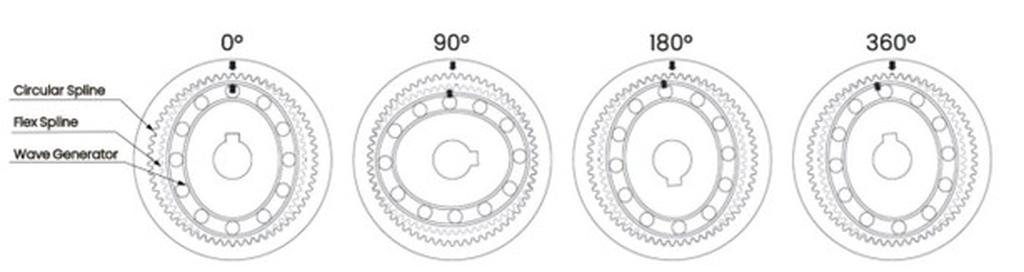

O gerador de ondas deforma o flexspline, que engrena com o anel circular, criando uma redução de velocidade precisa devido à diferença no número de dentes entre o flexspline e o anel.
Principais componentes

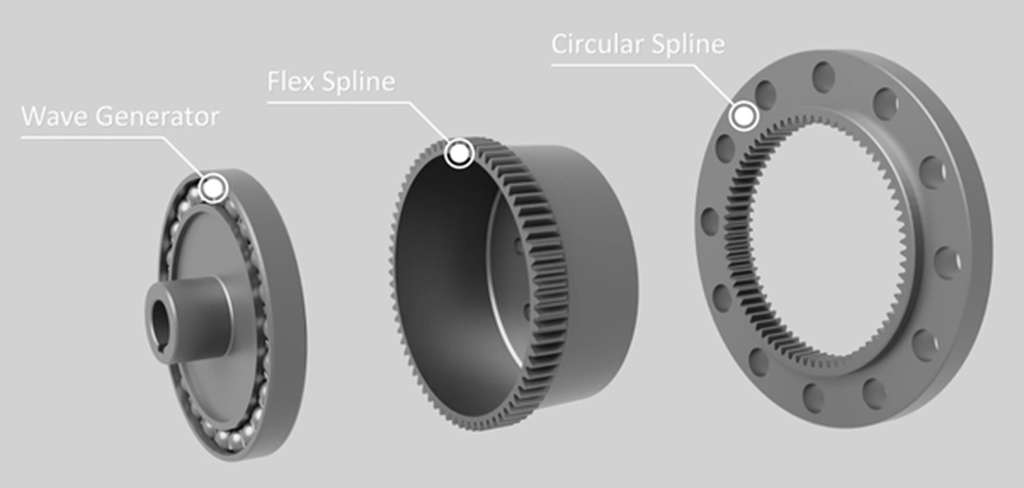

O redutor Harmonic Drive é composto por três componentes principais que trabalham em conjunto para realizar a redução de velocidade com alta precisão: o gerador de ondas (wave generator) é um componente elíptico que se encaixa dentro do flexspline e gira para deformá-lo.
O flexspline é uma engrenagem flexível que se adapta à forma elíptica do gerador de ondas, permitindo que seus dentes engrenem com os do anel circular.
Por fim, o anel circular (circular Spline) é uma engrenagem rígida que permanece fixa, enquanto os dentes do flexspline se movem ao seu redor.
Essa interação entre os componentes resulta em uma redução de velocidade precisa e eficiente, sem folga e adequada para aplicações que requerem controle rigoroso de movimento.
Quais são as vantagens de usar um redutor harmonic driver?
Precisão
O redutor Harmonic Drive oferece alta precisão devido à sua capacidade de operar sem folga.
Isso é alcançado através do design único de seus componentes, que permite um controle de movimento extremamente preciso, ideal para aplicações em robótica e equipamentos de precisão.
Eficiência
Este tipo de redutor é altamente eficiente, pois minimiza perdas de energia durante a transmissão de movimento.
A interação controlada entre o flexspline e o anel circular reduz atritos desnecessários, resultando em um sistema que consome menos energia e oferece um desempenho confiável.
Opção compacta
O design compacto do Harmonic Drive é uma de suas principais vantagens.
Ele consegue fornecer alta redução de velocidade e torque em um espaço reduzido, tornando-o ideal para equipamentos onde o espaço é limitado, sem comprometer a performance.
Desempenho
Seu desempenho é superior devido à sua construção robusta e capacidade de suportar altas cargas.
Ele mantém uma operação suave e constante, mesmo sob condições de trabalho exigentes, garantindo longevidade e confiabilidade em diversas aplicações industriais e tecnológicas.
Onde utilizar um redutor harmonic driver?
Os redutores Harmonic Drive são utilizados em projetos que exigem alta precisão, onde os redutores planetários não atendem.
Eles são leves, compactos e transmitem torque com folga zero, sendo ideais para movimentos harmônicos em braços robóticos e outros dispositivos de automação industrial.
Aplicações dos redutores Harmonic Drive
- Robótica: Para suportar cargas e controlar braços e articulações de robôs. Na Robótica Industrial com cargas pequenas ou múltiplos eixos em robôs grandes utilizam unidades harmônicas
- Equipamentos industriais: Em linhas de montagem industrial, esteiras transportadoras, prensas e máquinas de corte
- Indústria de energia eólica: Para conversão da rotação lenta das pás do rotor em uma velocidade maior, para geração de eletricidade
- Movimentação de cargas: Em guindastes, elevadores de carga e outros equipamentos
- Indústria alimentícia: No processamento de alimentos, equipando misturadores, moinhos e transportadores
- Setor agrícola: Presente em tratores, colheitadeiras, sistemas de irrigação , moagem e automação agrícola em geral.
- Aeronáutica e Aeroespacial: Os sistemas de controle de voo utilizam redutores Harmonic Drive em atuadores para garantir o controle preciso e dinâmico das superfícies aerodinâmicas.
Nos satélites, estes redutores são integrados aos sistemas de posicionamento e orientação (ADCS – Attitude Determination and Control System).
- Aplicações de movimento rotativo de alta precisão: Incluindo semicondutores, corte a laser de precisão, eletrônica, PCB, energia e indústria automobilística
Características-chave que justificam seu uso:
- Zero backlash
- Alta precisão de posicionamento
- Excelente repetibilidade (<1 arcmin)
- Design compacto (até 50% menor que redutores convencionais)
- Vida útil prolongada (>20.000 horas de operação contínua)
Redutor harmonic driver: como usar de maneira eficiente?
Para utilizar o redutor Harmonic Drive de maneira eficiente, é crucial seguir algumas práticas recomendadas.
Primeiro, é importante garantir que a instalação seja feita corretamente, alinhando todos os componentes para evitar desgastes desnecessários.
A lubrificação adequada é essencial para minimizar o atrito e prolongar a vida útil do redutor.
Além disso, operar dentro dos limites de carga e velocidade especificados pelo fabricante ajuda a manter o desempenho ideal e evitar danos.
Monitorar regularmente o desempenho do redutor e realizar manutenções preventivas pode prevenir falhas inesperadas e garantir uma operação contínua e eficiente.
Por fim, escolher o modelo de redutor adequado para a aplicação específica é fundamental para maximizar sua eficiência e eficácia.
Onde encontrar redutores harmonic driver?
Para adquirir redutores Harmonic Drive de alta qualidade, a Kalatec Automação é uma excelente escolha.
Especializada em soluções para automação industrial, a Kalatec oferece uma variedade de redutores Harmonic Drive que atendem às necessidades de precisão e eficiência em diversas aplicações.
Ao escolher a Kalatec Automação, você assegura não apenas a aquisição de produtos de ponta, mas também a parceria com uma empresa dedicada a otimizar seus processos industriais.
Conheça a Kalatec Automação!
A Kalatec Automação é líder em soluções de automação industrial, oferecendo produtos de alta qualidade e tecnologia avançada.
Com foco em inovação, a empresa atende diversas indústrias, garantindo eficiência e precisão em seus processos.
Além de produtos, a Kalatec oferece suporte técnico especializado para otimizar o desempenho de seus sistemas.
Conclusão
Em conclusão, o redutor Harmonic Drive é uma solução altamente eficiente e precisa para aplicações que exigem controle rigoroso de movimento, como na automação industrial, robótica e aeroespacial.
Com seu design compacto e robusto, ele oferece vantagens significativas em termos de precisão, eficiência e desempenho.
Para maximizar seus benefícios, é essencial seguir práticas recomendadas de instalação e manutenção.
