O moinho de bolas é um dos equipamentos mais essenciais do ambiente industrial moderno, sendo referência em precisão e eficiência para processos produtivos exigentes.
Reconhecido por sua robustez e versatilidade, o moinho de bolas industrial pulveriza e mói uma vasta gama de substâncias – de minérios a cerâmicas – transformando-as em partículas finas e homogêneas, atendendo às altas demandas dos setores de mineração, cerâmica, cimento, química, entre outros.
O que é um moinho de bolas industrial
Um moinho de bolas industrial é um equipamento mecânico utilizado para moer ou pulverizar materiais em pó extremamente fino.
Ele consiste em um cilindro oco, geralmente de metal, que gira em torno de seu eixo horizontal.
Dentro deste cilindro, há uma carga de esferas (bolas) de moagem, que podem ser feitas de aço, cerâmica ou borracha, juntamente com o material a ser processado.
À medida que o cilindro gira, as bolas são levantadas e caem, impactando e atritando o material, reduzindo-o a partículas menores.
Este tipo de moinho é amplamente empregado em indústrias como mineração, cimento, cerâmica, química, farmacêutica e de tintas, onde a granulometria fina e homogênea é um requisito essencial para a qualidade do produto ou para etapas subsequentes do processo.
A ideia de moagem por impacto e atrito com corpos soltos não é nova. Formas rudimentares de moagem existiram desde a antiguidade. No entanto, o conceito do moinho de bolas como o conhecemos hoje começou a se desenvolver com a Revolução Industrial.
- Século XIX: Os primeiros moinhos de bolas industriais surgiram no final do século XIX, impulsionados pela necessidade de processar minérios e outros materiais em larga escala. Inicialmente, eram máquinas mais simples, mas a demanda por maior eficiência e finura de moagem levou a constantes inovações.
- Início do Século XX: Com o avanço da metalurgia e da engenharia mecânica, os moinhos de bolas tornaram-se mais robustos e eficientes. A otimização do design do revestimento interno, a seleção de materiais para as bolas de moagem e o controle da velocidade de rotação foram aprimorados.
- Meados do Século XX em diante: A automação e o controle de processos começaram a ser integrados aos moinhos de bolas, permitindo maior precisão na operação, monitoramento em tempo real e otimização do consumo de energia. Hoje, eles são componentes cruciais em muitas linhas de produção automatizadas.
O moinho de bolas opera através da combinação de impacto e atrito (abrasão) para reduzir o tamanho das partículas.
- Alimentação e Rotação: O material a ser moído é continuamente alimentado em um cilindro que gira em velocidade controlada. Essa velocidade é crucial: deve ser subcrítica para que as esferas sejam levantadas e, em seguida, caiam ou rolem, e não muito lenta (apenas rolar) nem muito rápida (esferas presas à parede por força centrífuga).
- Mecanismo de Moagem:
- Impacto: Ocorre quando as esferas, ao caírem de uma certa altura (movimento em catarata), colidem com o material, quebrando as partículas maiores.
- Atrito/Abrasão: Resulta do rolamento e deslizamento das esferas umas sobre as outras e sobre o material (movimento em cascata), esmagando e pulverizando as partículas menores.
- Descarga: O material moído, com a finura desejada, é descarregado continuamente, podendo passar por um sistema de classificação para recircular partículas maiores.
A eficiência desse processo é influenciada por fatores como o tamanho e a quantidade das esferas, a velocidade de rotação, o revestimento interno do moinho e as propriedades do material.
Como funciona o moinho de bolas: princípio de impacto e atrito
O moinho de bolas industrial reduz o tamanho de materiais através de dois mecanismos principais: impacto e atrito.
- Rotação e Movimento das Esferas: O cilindro do moinho gira, levantando as esferas de moagem (bolas) e o material. A velocidade de rotação é crucial:
- Em velocidades ideais, as esferas são levantadas e depois caem ou rolam.
- Mecanismo de Impacto: Ocorre quando as esferas caem de uma altura considerável, colidindo com as partículas do material. Essa força quebra as partículas maiores em fragmentos menores, sendo eficaz para materiais mais duros e grossos (movimento em catarata).
- Mecanismo de Atrito (Abrasão): Acontece quando as esferas rolam e deslizam umas sobre as outras e sobre o material. Esse atrito esmaga e pulveriza as partículas, sendo ideal para moagem fina e ultrafina (movimento em cascata).
Ambos os princípios atuam em conjunto, com a proporção de impacto e atrito sendo controlada pela velocidade de rotação do moinho e pelas características do material, garantindo a redução eficiente do tamanho das partículas até a finura desejada.
Tipos de moinhos de bolas
Os moinhos de bolas são classificados principalmente pelo seu modo de operação e pelo ambiente de moagem.

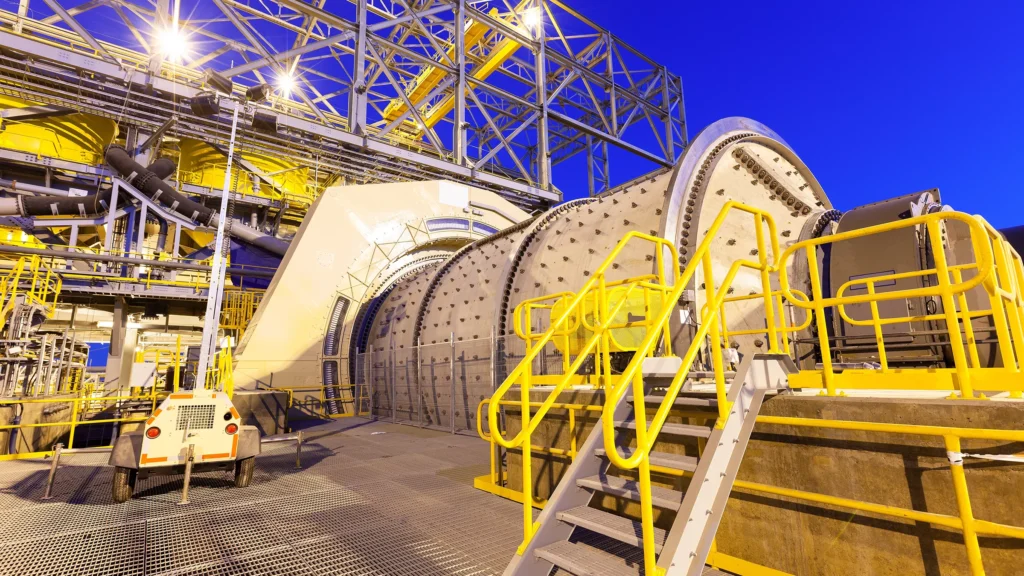

Contínuo
O material é alimentado e descarregado ininterruptamente enquanto o moinho opera. Ideal para alta capacidade e processos de larga escala, permitindo automação avançada.
Intermitente (Batch)
Uma quantidade específica de material é carregada, moída por um tempo determinado e depois descarregada. Oferece flexibilidade para processar diferentes produtos em lotes menores, com controle preciso da finura.
Seco
A moagem ocorre sem a presença de líquidos. Não requer secagem posterior do produto, mas pode gerar poeira e ser menos eficiente para finuras extremas.
Úmido
A moagem é realizada com um líquido (geralmente água), formando uma pasta. Mais eficiente para atingir finuras ultrafinas e reduzir poeira, mas exige etapas de desidratação ou secagem do produto.
Componentes principais do equipamento
De forma objetiva e sintética, os componentes principais de um moinho de bolas são:
- Tambor: O corpo cilíndrico rotativo onde ocorre a moagem.
- Revestimento (Liners): Placas internas que protegem o tambor do desgaste e auxiliam no levantamento das esferas.

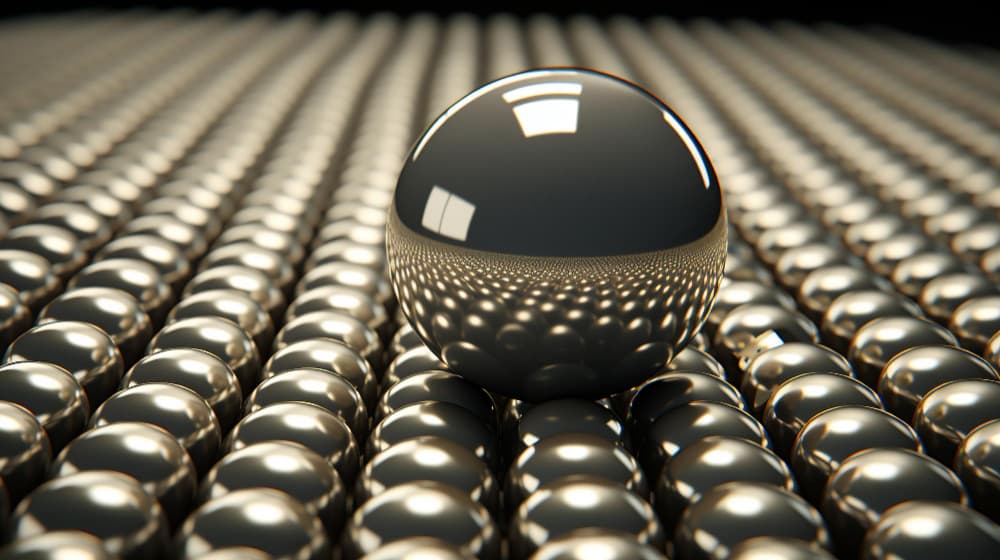

- Esferas de Moagem: As “bolas” (de aço, cerâmica, etc.) que realizam o impacto e atrito para moer o material.
- Motor: Fornece a energia para a rotação do tambor.
- Rolamentos: Suportam o tambor e permitem sua rotação suave e eficiente.
- Sistema de Descarga: Mecanismo para a remoção contínua ou intermitente do material moído do moinho.
Aplicações do moinho de bolas em diferentes indústrias
O moinho de bolas é um equipamento versátil, essencial para a redução de tamanho de partículas em múltiplos setores industriais, garantindo a finura e homogeneidade necessárias para a qualidade dos produtos.

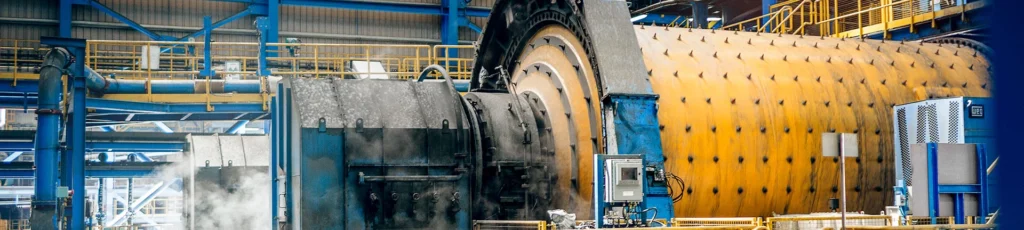

- Mineração: Amplamente utilizado na moagem de minérios (ferro, cobre, ouro, etc.) após a britagem. Prepara o material para processos de concentração (flotação, lixiviação) ou para a etapa de aglomeração, liberando os minerais valiosos da ganga.
- Indústria Química: Empregado na moagem de matérias-primas e produtos intermediários ou finais, como catalisadores, fertilizantes, produtos farmacêuticos e polímeros. A moagem fina aumenta a área de superfície para reações químicas ou melhora a dispersão e solubilidade.
- Pigmentos e Tintas: Essencial para a dispersão e moagem de pigmentos, garantindo a intensidade da cor, o poder de cobertura e a estabilidade das tintas, vernizes e revestimentos. A finura das partículas de pigmento impacta diretamente a qualidade visual e a durabilidade do produto final.
- Cimento: Um dos maiores consumidores de moinhos de bolas, utilizado na moagem do clínquer de cimento e de aditivos para produzir o cimento Portland, com a finura necessária para suas propriedades de hidratação e resistência.
A capacidade de processar uma ampla gama de materiais e atingir finuras controladas torna o moinho de bolas um pilar da produção industrial moderna.
Aplicação específica na indústria cerâmica
Na indústria cerâmica, o moinho de bolas é essencial para:
- Preparação de Matérias-Primas: Moagem fina de argilas, feldspatos e sílica para garantir homogeneidade, aumentar a área de superfície das partículas e melhorar a reatividade na queima, prevenindo defeitos.
- Produção de Pastas Cerâmicas: Utilizado na moagem úmida para criar barbotinas e esmaltes com granulometria controlada. Isso assegura a plasticidade adequada para conformação e a dispersão uniforme de pigmentos, resultando em produtos cerâmicos de alta qualidade e acabamento.
A moagem precisa é crucial para a qualidade final, resistência e estética dos produtos cerâmicos.
Automação e controle no moinho de bolas para cerâmica
A automação no moinho de bolas cerâmico otimiza a moagem e a qualidade da pasta, integrando o processo à linha de produção.
- Automação do Processo: Gerência o sequenciamento (partida/parada), executa receitas digitais e permite monitoramento remoto para operação controlada e repetível.
- Sensores de Granulometria: Dispositivos online medem a finura do material e fornecem feedback para ajustes automáticos de parâmetros do moinho, garantindo a especificação desejada.
- Controle de Carga: Sensores de nível/peso monitoram a quantidade de material, ajustando a alimentação para manter a carga ideal e otimizar a eficiência.

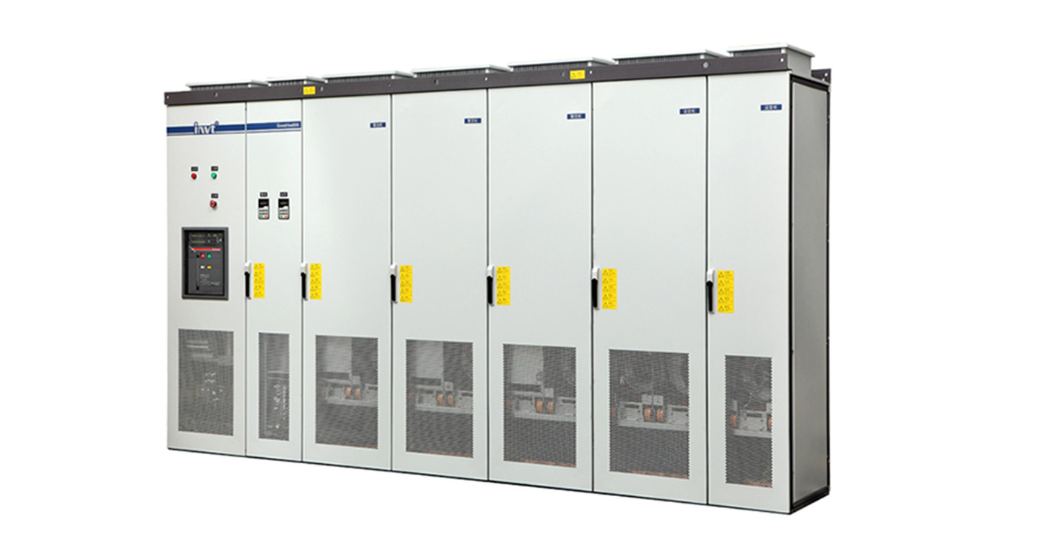

- Variadores de Frequência (VFDs): Controlam a velocidade do motor com precisão, permitindo otimizar a moagem (impacto/atrito), realizar partidas suaves e economizar energia.
- Integração com Linha de Produção: O moinho é conectado a sistemas SCADA/MES, sincronizando a produção da pasta cerâmica com as etapas subsequentes da fábrica e garantindo rastreabilidade.
Essa automação resulta em maior eficiência, consistência e qualidade na produção cerâmica.
Eficiência energética e controle de processos na moagem
A otimização da moagem em moinhos de bolas busca maximizar a redução de partículas com menor consumo de energia, garantindo a qualidade. Isso é feito controlando:
- Ocupação do Moinho (Carga): Manter o volume ideal de material e esferas (30-45% do volume do moinho) é crucial. Cargas muito baixas ou altas reduzem a eficiência da moagem e aumentam o consumo de energia.
- Densidade da Suspensão (Moagem Úmida): A concentração de sólidos na polpa (ex: 60-75% para cerâmica) afeta a viscosidade e a transferência de energia. Densidades fora da faixa ideal prejudicam a moagem.
- Velocidade de Rotação: Operar entre 65% e 85% da velocidade crítica (onde as esferas caem eficientemente) maximiza o impacto e o atrito. Os Inversores de Frequência permitem esse ajuste preciso, otimizando a moagem e economizando energia.
A base é a mecânica de partículas e a reologia, visando maximizar a energia de fratura e minimizar perdas.
Cuidados de operação e manutenção preventiva
A operação e manutenção adequadas garantem a longevidade e eficiência do moinho.
- Checklist de Manutenção: Implementar rotinas diárias, semanais e mensais para inspeção visual e funcional de todos os componentes.
- Desgaste de Esferas/Revestimento: Monitorar e repor esferas de moagem regularmente para manter a carga e eficiência. Inspecionar e substituir revestimentos (liners) antes que o desgaste comprometa a estrutura do tambor.
- Carga Correta: Assegurar a alimentação adequada de material para evitar sobrecarga ou moagem ineficiente, conforme os parâmetros otimizados.
- Lubrificação: Manter a lubrificação correta de rolamentos, engrenagens e outros componentes móveis, utilizando os lubrificantes especificados e nos intervalos recomendados.
- Segurança: Garantir que todos os dispositivos de segurança (proteções, paradas de emergência) estejam operacionais e que os operadores sigam os procedimentos de segurança, especialmente durante a manutenção.
Boas práticas e recomendações para indústria cerâmica
Para garantir qualidade, produtividade e custo controlado:
- Qualidade: Use matéria-prima consistente e garanta moagem precisa com controle de granulometria.
- Produtividade: Automatize o processo (sensores, VFDs) e otimize parâmetros (carga, densidade, velocidade) para máxima eficiência.
- Custo: Priorize a eficiência energética (VFDs) e a manutenção preventiva (desgaste, lubrificação) para evitar paradas e otimizar recursos.
Integre o moinho à linha de produção e mantenha a segurança.
Conclusão
Podemos concluir que o moinho de bolas é um equipamento de altíssima relevância para a indústria cerâmica devido à sua versatilidade, escalabilidade e capacidade de realizar tanto moagem úmida quanto seca, processando matérias-primas como feldspato, pigmentos, argilas e outros componentes com precisão e uniformidade.
Seu papel vai além da mera moagem: o moinho também contribui para a homogeneização dos lotes, melhora as propriedades físico-químicas dos materiais e aumenta a eficiência dos processos industriais, seja em operações contínuas ou por lote, em larga escala ou ambientes laboratoriais.
O moinho de bolas destaca-se pela versatilidade, eficiência e uniformidade na moagem de matérias-primas cerâmicas, contribuindo diretamente para a qualidade dos produtos e otimização dos custos operacionais.
