A automação industrial utiliza cada vez mais arquiteturas descentralizadas para reduzir cabeamento, simplificar instalações e aumentar a flexibilidade das máquinas e processos. Nesse contexto, a remota de I/O permite concentrar sinais de entrada e saída próximos aos sensores e atuadores, comunicando essas informações ao CLP por meio de uma rede industrial.
Com isso, é possível reduzir longos trechos de cabos até o painel de controle, facilitar expansões e tornar a manutenção mais organizada.
Neste artigo, você vai entender o que é uma remota de I/O, como ela funciona, quais protocolos de comunicação podem ser utilizados, suas principais vantagens e quando essa solução é indicada na automação industrial.
O que é uma remota de I/O?

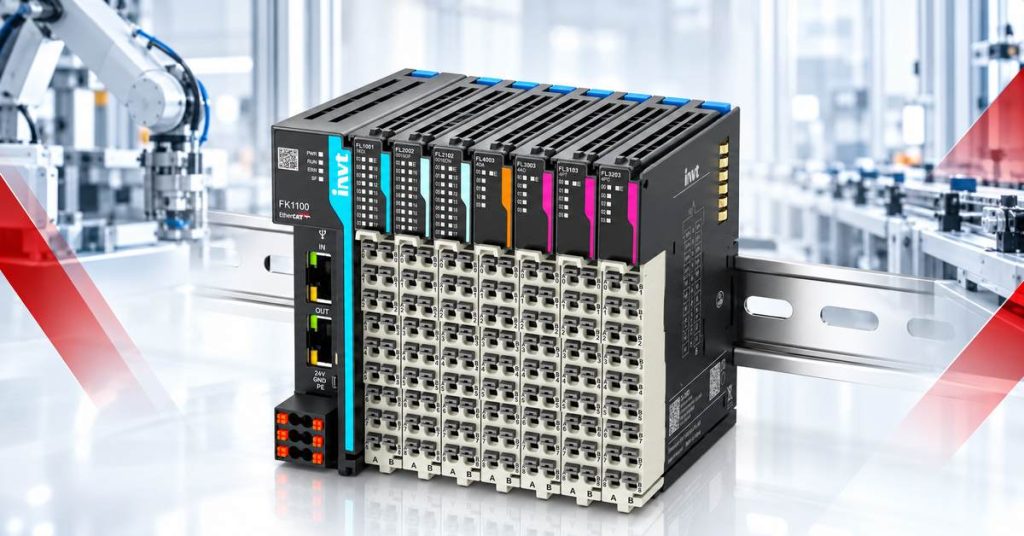

A remota de I/O é um conjunto de módulos utilizado para receber sinais de entrada de sensores e enviar sinais de saída para atuadores em sistemas de automação industrial.
Em vez de levar todos os sinais de campo diretamente até o controlador lógico programável (CLP), a remota de I/O pode ser instalada próxima aos sensores e atuadores, permitindo a descentralização dos pontos de entrada e saída e a comunicação com o CLP por meio de uma rede industrial.
O que significa I/O?
I/O é a sigla para Input/Output, ou entrada e saída.
Na automação industrial, as entradas correspondem aos sinais recebidos de sensores, como presença, temperatura, pressão ou posição. Já as saídas correspondem aos comandos enviados para atuadores, como válvulas, contatores, sinalizadores e outros dispositivos de acionamento.
Esses sinais podem ser digitais ou analógicos, dependendo do tipo de dispositivo e da variável que precisa ser monitorada ou controlada.
Qual é a diferença entre I/O local e remota?
O I/O local é conectado diretamente ao CLP ou aos seus módulos de expansão, normalmente instalados no mesmo painel ou próximos ao controlador.
Já o I/O remoto é instalado de forma descentralizada, próximo aos sensores e atuadores, comunicando-se com o CLP por meio de uma rede industrial.
Essa arquitetura pode reduzir significativamente a quantidade de cabeamento de campo, simplificar a instalação e facilitar futuras expansões do sistema.
Como funciona uma remota de I/O?
A remota de I/O atua como uma interface entre os dispositivos de campo e o CLP. Ela recebe os sinais provenientes dos sensores, disponibiliza essas informações ao controlador e recebe os comandos do CLP para acionar os dispositivos de saída.

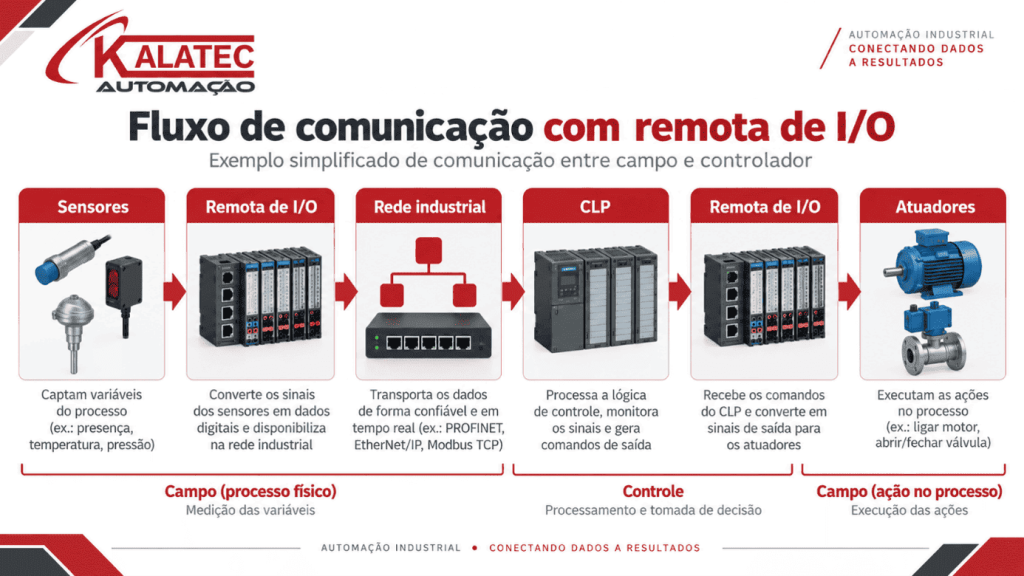

De forma simplificada, o fluxo de comunicação ocorre assim:
A troca de informações entre a remota de I/O e o controlador é realizada por meio de protocolos de comunicação industrial, permitindo que os sinais sejam transmitidos de forma organizada e adequada às necessidades do processo.
Comunicação entre sensores, módulos e CLP
Os sensores e atuadores são conectados aos módulos de entrada e saída da remota de I/O. Esses módulos podem trabalhar com sinais digitais ou analógicos, de acordo com os dispositivos utilizados na aplicação.
A remota de I/O concentra esses sinais no ponto onde está instalada e os comunica ao CLP por meio da rede industrial. O CLP processa as informações recebidas de acordo com a lógica programada e envia os comandos necessários para as saídas.
Essa arquitetura permite instalar os módulos próximos aos dispositivos de campo, reduzindo a quantidade de cabos que precisam chegar individualmente até o painel principal.
Em aplicações com sinais analógicos ou sinais mais sensíveis a interferências, a redução da distância entre o dispositivo de campo e o módulo de aquisição também pode contribuir para uma instalação mais robusta, desde que sejam seguidas as práticas adequadas de cabeamento, aterramento e proteção contra ruído elétrico.
Protocolos de comunicação utilizados
As remotas de I/O podem utilizar diferentes protocolos industriais para trocar informações com o CLP. Entre os mais encontrados na automação industrial estão Profibus, Profinet, EtherCAT, Modbus, EtherNet/IP e CANopen.
Não existe um protocolo universalmente melhor. A escolha deve considerar a compatibilidade com o CLP, o tempo de resposta exigido, a quantidade de dispositivos, a infraestrutura existente e a possibilidade de expansão do sistema
| Protocolo | Característica principal | Aplicações típicas |
|---|---|---|
| Modbus RTU | Comunicação serial simples e amplamente difundida | Máquinas e sistemas de menor complexidade |
| Modbus TCP | Comunicação Modbus sobre Ethernet | Integração de equipamentos em redes Ethernet |
| PROFINET | Ethernet industrial com comunicação em tempo real | Máquinas, células e linhas de produção |
| EtherCAT | Alta velocidade e baixo tempo de ciclo | Motion control e aplicações sincronizadas |
| EtherNet/IP | Ethernet industrial baseada no protocolo CIP | Máquinas e sistemas industriais integrados |
| CANopen | Rede baseada em CAN, compacta e robusta | Máquinas, dispositivos e controle de movimento |
A escolha do protocolo depende da arquitetura do sistema, da compatibilidade com o CLP, do desempenho necessário e da infraestrutura de comunicação já existente na máquina ou planta industrial.
Por que instalar a remota de I/O próxima aos sensores e atuadores?
Instalar a remota de I/O próxima aos sensores e atuadores é uma estratégia eficiente para descentralizar os sinais de campo e reduzir a quantidade de cabeamento até o painel principal.
Ao posicionar os módulos próximos aos pontos onde os sinais são gerados ou utilizados, é possível reduzir o comprimento dos cabos, simplificar a instalação e diminuir custos com infraestrutura e mão de obra.
Em aplicações com sinais analógicos ou mais sensíveis a ruídos elétricos, essa proximidade também pode contribuir para uma transmissão mais robusta, desde que sejam adotadas boas práticas de cabeamento, aterramento e proteção contra interferências.
Segundo o Eng. Antônio Araujo, especialista em remotas de I/O e protocolos industriais:
“Na prática, quanto mais distribuída for a máquina ou planta, maior tende a ser o benefício da utilização de I/O remoto para reduzir cabeamento e simplificar a arquitetura de automação.”
Quais são as vantagens da remota de I/O?
A utilização de remotas de I/O pode trazer diferentes benefícios para máquinas e processos industriais, especialmente em sistemas com muitos sensores e atuadores distribuídos.
Entre as principais vantagens estão:
- Redução de cabeamento: diminui a quantidade de cabos até o painel principal, reduzindo custos de instalação.
- Instalação mais simples: facilita a organização da arquitetura elétrica e das conexões em campo.
- Facilidade de expansão: permite adicionar novos pontos de I/O em sistemas modulares.
- Manutenção e diagnóstico: pode facilitar a identificação de falhas e a manutenção do sistema.
- Menor comprimento dos cabos de sinal: pode contribuir para maior robustez em sinais mais sensíveis.
- Integração de áreas distribuídas: permite concentrar sinais em diferentes pontos e comunicá-los ao CLP pela rede industrial.
Onde a remota de I/O é utilizada?
Máquinas industriais
Em máquinas industriais, a remota de I/O é utilizada para conectar e transmitir sinais de sensores e atuadores distribuídos em diferentes partes da estrutura. O CLP permanece responsável pela lógica de controle
Processos industriais
Nos processos industriais, a remota de I/O facilita a coleta de dados em diferentes etapas da produção. Isso contribui para um controle mais organizado do processo e permite ajustes com maior rapidez.
Sistemas de movimentação e robótica
Em sistemas de movimentação e robótica, a remota de I/O pode ser utilizada para integrar sinais de sensores, atuadores e outros dispositivos distribuídos. A descentralização ajuda a reduzir o cabeamento e organizar a comunicação entre os dispositivos de campo e o controlador
Como escolher uma remota de I/O?
A escolha da remota de I/O deve considerar as características da aplicação, da rede industrial e do ambiente de instalação.
Os principais critérios são:
- Quantidade e tipo de pontos de I/O: verifique quantas entradas e saídas digitais ou analógicas serão necessárias.
- Protocolo de comunicação: deve ser compatível com o CLP e com a infraestrutura da rede industrial.
- Condições ambientais: avalie temperatura, umidade, poeira, vibração e o grau de proteção exigido.
- Capacidade de expansão: considere a possibilidade de adicionar novos módulos ou pontos de I/O no futuro.
- Recursos de diagnóstico: funções de monitoramento e identificação de falhas podem facilitar a manutenção.
- Instalação e suporte técnico: facilidade de montagem, documentação, disponibilidade de peças e suporte do fabricante também devem ser considerados.
Uma remota bem dimensionada deve atender à necessidade atual da máquina ou processo e, sempre que possível, permitir futuras expansões sem exigir alterações significativas na arquitetura de automação.
Conclusão
A remota de I/O é uma solução eficiente para descentralizar os sinais de entrada e saída em máquinas e processos industriais. Ao instalar os módulos próximos aos sensores e atuadores, é possível reduzir cabeamento, simplificar a instalação e facilitar expansões e manutenção do sistema.
A escolha deve considerar principalmente quantidade e tipo de pontos de I/O, protocolo de comunicação, condições ambientais e possibilidade de expansão, sempre de acordo com a arquitetura da automação.
A Kalatec Automação oferece módulos de remotas de I/O KALATEC-INVT com opções de comunicação EtherCAT, PROFINET, EtherNet/IP e Modbus TCP, além de módulos de expansão para entradas e saídas digitais e analógicas e outras aplicações de campo.
Precisa dimensionar uma remota de I/O para sua máquina ou processo? Conheça nossas soluções em remotas de I/O ou entre em contato com nossa equipe técnica para avaliar a melhor configuração para sua aplicação.
Principais dúvidas sobre remota de I/O
Remota de I/O substitui o CLP?
Não, a remota de I/O não substitui o CLP. Ela atua como um complemento, coletando e transmitindo sinais, enquanto o CLP continua sendo responsável pelo processamento e controle do sistema.
Toda máquina precisa utilizar remota de I/O?
Não, nem todas as máquinas precisam de remota de I/O. Em sistemas simples, como máquinas autônomas, compactas ou de pequeno porte, o CLP local com expansão pode ser suficiente. No entanto, em plantas complexas ou distribuídas, a remota de I/O oferece vantagens significativas.
Posso utilizar diferentes protocolos na mesma instalação?
Sim. Uma mesma instalação pode utilizar diferentes protocolos de comunicação, desde que a arquitetura do sistema e o CLP suportem essa integração. Por exemplo, o CLP TS635 da Kalatec pode integrar diferentes redes industriais, como CANopen, EtherCAT, Modbus RTU, Modbus TCP e EtherNet/IP, permitindo a comunicação com diferentes dispositivos dentro de uma mesma arquitetura de control
Como saber qual protocolo escolher?
As remotas de I/O podem utilizar diferentes protocolos industriais para trocar dados com o CLP. A escolha depende da arquitetura da máquina, da velocidade de comunicação necessária, dos equipamentos instalados e do nível de desempenho exigido pela aplicação.
