Os avanços da automação industrial têm impulsionado a adoção de soluções cada vez mais eficientes, precisas e inovadoras. Entre essas tecnologias, o motor linear se destaca por transformar movimentos rotativos em translações diretas, eliminando sistemas mecânicos complexos e maximizando a performance de máquinas e equipamentos.
Neste Post, você vai entender como funciona um motor linear, conhecer seus principais tipos e descobrir por que essa tecnologia é um avanço sem precedentes para automações que exigem alta precisão, velocidade e confiabilidade.
O que é um motor linear e como ele funciona?
Essa foi a pergunta que fizemos ao engenheiro Tony, da fábrica dos Motores Lineares da Kalatec na China, durante nossa visita de treinamento em julho de 2025. Segundo Tony:
“Um motor linear é um tipo de motor elétrico projetado para gerar movimento de translação direta, ou seja, um deslocamento em linha reta, em vez de rotação como nos motores tradicionais.”
Complementando a resposta, diferente dos motores convencionais, ele não utiliza componentes como eixos ou engrenagens para transformar o movimento rotativo em linear.
O próprio princípio eletromagnético do motor linear cria o movimento retilíneo de forma direta como vemos no vídeo abaixo:
Como ele funciona?
O funcionamento do motor linear baseia-se nos mesmos princípios dos motores elétricos tradicionais, utilizando as leis do eletromagnetismo (Lei de Faraday e a força de Lorentz).

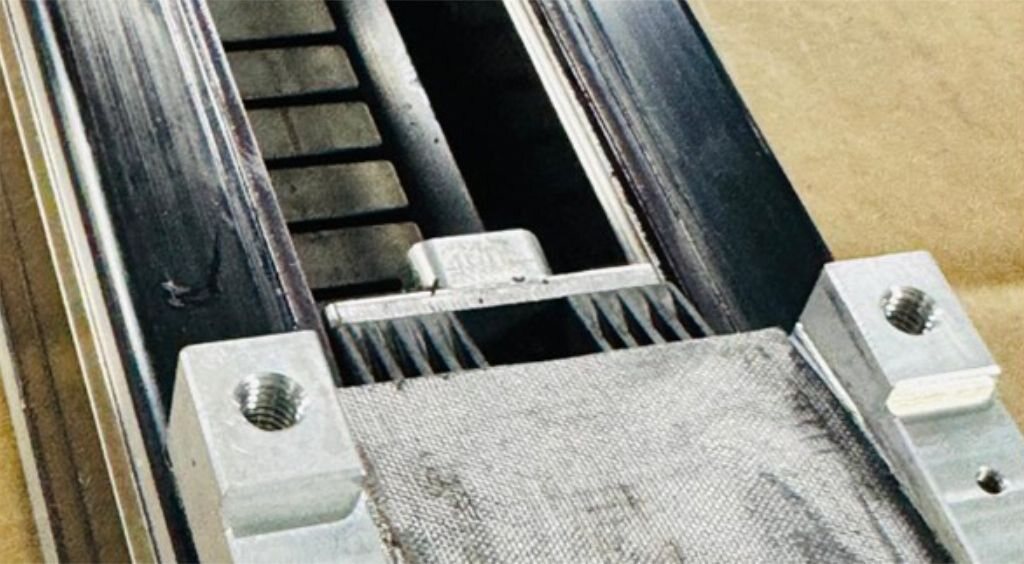

Contudo, enquanto um motor rotativo tem um estator (parte estacionária) que envolve um rotor (parte móvel que gira), no motor linear o estator é “desenrolado” e alinhado ao longo de uma pista reta, e a parte móvel (chamada de “forçador”, “carro” ) se desloca ao longo dessa trilha.
De maneira simplificada:
- O estator (ou trilho) contém enrolamentos de cobre alimentados por corrente elétrica, formando campos magnéticos que variam no espaço e no tempo;
- O forçador (parte móvel) geralmente contém ímãs permanentes ou enrolamentos;
Quando a corrente elétrica circula nos enrolamentos do estator, um campo magnético móvel é gerado;
A interação desse campo com o campo dos ímãs ou com corrente induzida na parte móvel gera uma força linear (chamada de força de Lorentz), fazendo com que o forçador deslize rapidamente ao longo da trilha – produzindo assim o movimento linear extremamente preciso e rápido.
Principais vantagens do Motor Linear
- Alta precisão de posicionamento e controle de velocidade.
- Baixo atrito mecânico, pois há menos partes móveis em contato.
- Resposta dinâmica elevada, as acelerações são em 2G.
- Menor necessidade de manutenção, já que componentes de desgaste como engrenagens ou fusos são eliminados.
Tipos de motores lineares
Ao longo dos anos, os motores lineares evoluíram em diferentes gerações, acompanhando as demandas por mais precisão, velocidade e eficiência.
Cada nova geração trouxe avanços em tecnologia, robustez e aplicação, tornando esses motores viáveis a muitas aplicações, mas conceitualmente o princípio sempre é o mesmo.

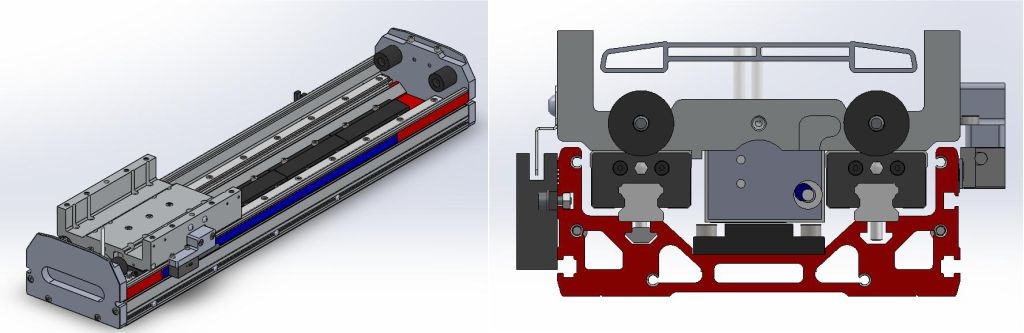

Primeira Geração: Série WLO
O Perfil de alumínio utilizado no projeto é da mesma série do modelo acionado por fuso de esferas. O resultado, muitas peças que geram um volume grande no projeto.

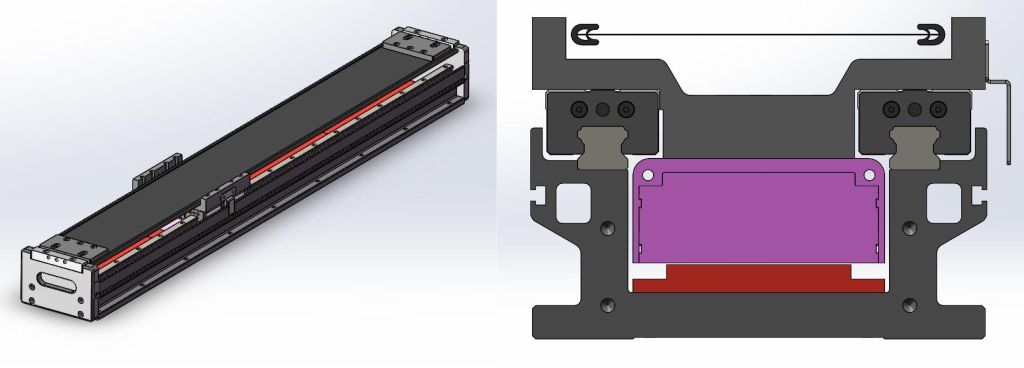

Segunda Geração: MLO
Perfil de alumínio personalizado de acordo com as características do motor linear, para que a taxa de utilização do espaço do produto possa ser maior, mas ainda usa guia linear dupla e quatro blocos lineares internos, então o tamanho ainda não consegue ser minimizado.

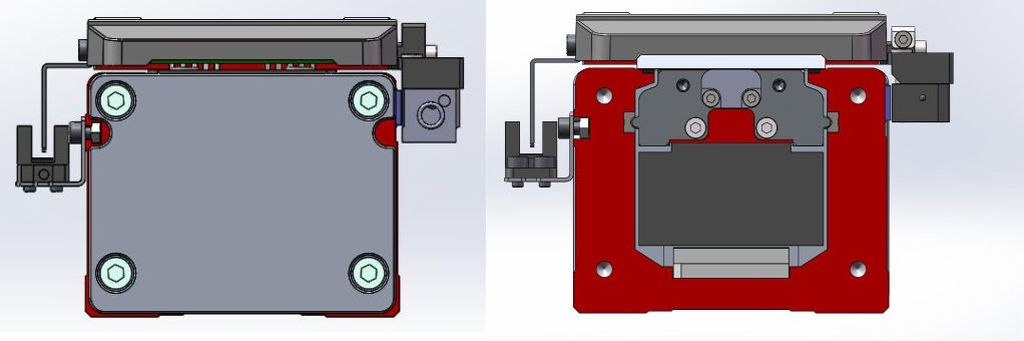

Terceira Geração: GLC
O diferencial desta solução está na tecnologia de guia embutida — a mesma utilizada na unidade do nosso sistema linear GSC.
Nesse conceito, a guia de precisão é retificada juntamente com o perfil inferior, eliminando a folga existente nas guias lineares convencionais e garantindo maior rigidez e precisão no movimento.
Além disso, tanto o circulador, quanto o estator e o forçador são projetados sob medida, otimizando o aproveitamento do espaço disponível e tornando o sistema mais compacto e eficiente para aplicações industriais de alta performance

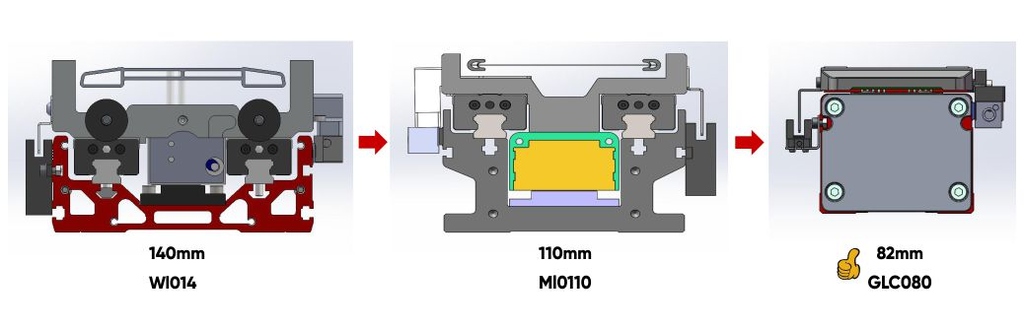

Comparação das 3 gerações para a mesa capacidade de carga:

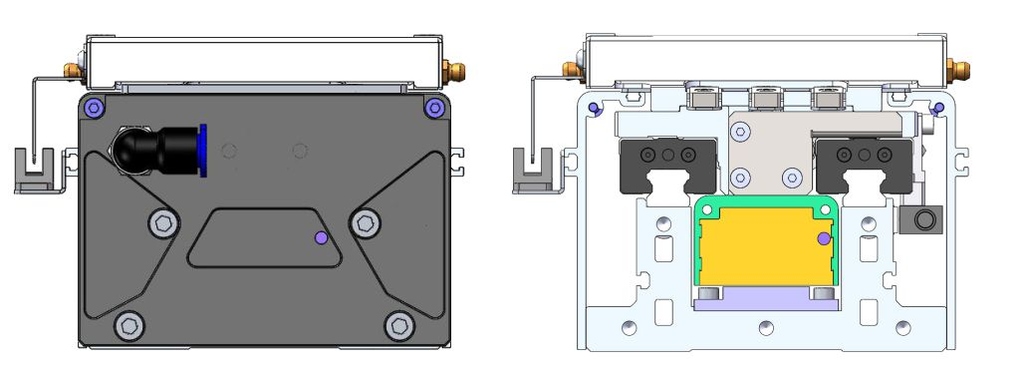

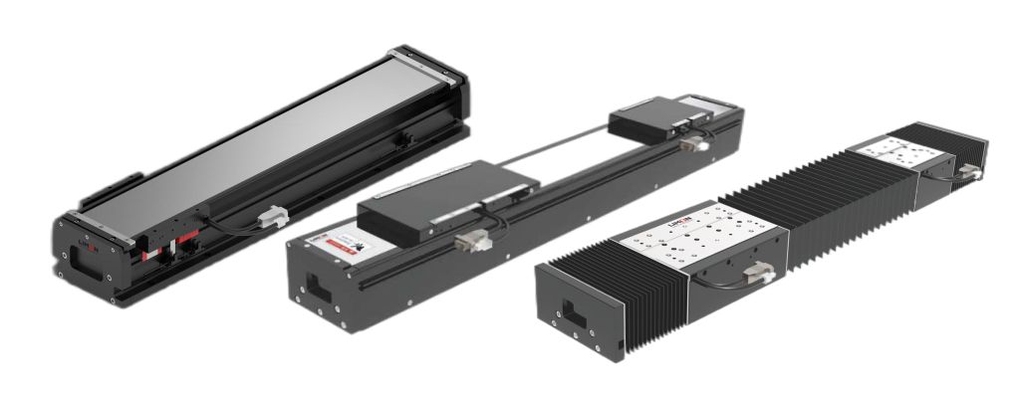

Quarta Geração: RLO , RLC e RLB
- Série RLO (Tipo Aberto): É o modelo padrão recomendado para cargas médias a pesadas, salvo indicação especial do cliente.
- Série RLC (Tipo Fechado): Indicada para ambientes limpos, como salas limpas, indústria de semicondutores e do segmento 3C (Computadores, Comunicações e Eletrônicos de Consumo).
- Série RLB (Com capa tipo sanfona): Modelo com aplicação mais restrita, normalmente utilizado em condições ambientais severas, onde é necessário maior proteção dos componentes.
Benefícios do motor linear em projetos industriais
Os motores lineares trazem uma série de benefícios que têm revolucionado projetos industriais. Abaixo destacamos os principais:
- Eliminação de componentes mecânicos: O motor linear gera movimento retilíneo diretamente, dispensando fusos, correias ou engrenagens.
- Alta precisão e repetibilidade: Eles oferecem controle de posição extremamente preciso na casa de milésimos de mm.
- Velocidade e aceleração superiores: Com acelerações elevadas (em alguns casos até 10g) e velocidades que podem passar de 140m/s.
- Baixa manutenção e maior vida útil: Por não haver contato direto entre peças críticas como há em sistemas de fusos e correias, o atrito é muito reduzido.
- Eficiência energética: O acionamento direto e menos pontos de perda mecânica resultam em consumo energético otimizado. O motor consome energia apenas quando em operação, oferecendo um ganho significativo em eficiência para processos industriais modernos.
- Compacidade e otimização de espaço: Sua construção permite projetos mais compactos e flexíveis, aproveitando melhor o layout fabril e facilitando integrações modulares.
- Resposta dinâmica ágil: Motores lineares reagem muito mais rapidamente a comandos de controle, favorecendo sistemas sincronizados, linhas robotizadas e aplicações de alta produtividade.
Esses benefícios explicam porque os motores lineares vêm sendo cada vez mais adotados em automação, robótica, montagem eletrônica, manuseio de peças e até em máquinas de corte CNC de alta performance, tornando-se peça-chave na indústria 4.0.
Qual a diferença entre motores rotativos e lineares?
Um motor rotativo converte energia elétrica em movimento de rotação, exigindo mecanismos como fusos ou correias para gerar deslocamento linear.
Já o motor linear transforma eletricidade diretamente em movimento retilíneo, sem peças intermediárias. Isso reduz o atrito, o desgaste e simplifica a manutenção.
Aplicações industriais do motor linear
O motor linear é altamente recomendado para aplicações industriais que demandam alta velocidade, grandes cursos e capacidade de carga de até 120kg, substituindo sistemas tradicionais com correias sincronizadoras, cremalheiras ou fusos de esferas.
Além disso, destaca-se em projetos que requerem alta precisão, podendo ser integrado com uma escala magnética que permite repetibilidade de até ±0,002mm, sendo a principal diferença a precisão absoluta de posicionamento.
O motor linear ainda se sobressai em situações que exigem aceleração elevada, como arrancadas ou frenagens de emergência, pois pode atingir mais de 1G, enquanto sistemas acionados por fuso geralmente não ultrapassam 0,5G.
Isso torna o motor linear uma solução versátil, eficiente e robusta para ambientes industriais modernos onde desempenho e confiabilidade são essenciais.
Na indústria os seguintes setores são os que estão mais adotando motores lineares em suas aplicações:
- Linhas de montagem automotiva: Utilizados no transporte rápido e preciso de peças, testes de componentes e processos de pintura, assegurando alto rendimento e qualidade na montagem de veículos.
- Indústria farmacêutica: Aplicados em máquinas de embalagem e dosagem, com movimentos controlados e repetitivos que garantem precisão nas operações sensíveis e padronizadas.
- Setor de embalagens: Essenciais em máquinas de corte, selagem, envasamento e paletização, onde a precisão e a coordenação entre etapas otimizam a produtividade e reduzem desperdícios.
- Manufatura eletrônica e 3C: Atuando na montagem de componentes eletrônicos, inspeção automatizada e manipulação de dispositivos de alta precisão.
- Robótica e automação avançada: Utilizados em sistemas robotizados, esteiras, monotrilhos e máquinas CNC, promovendo movimentos rápidos, suaves e programáveis em aplicações de alta exigência.
Os motores lineares também estão ganhando espaço em setores como logística, inspeção óptica, corte a laser, usinagem de alta precisão e manipulação de componentes em ambientes limpos, entre outros.
Como integrar motores lineares a sistemas de controle e automação?
A integração de motores lineares a sistemas de controle e automação é cada vez mais simples e eficiente graças ao avanço dos servo drives e controladores compatíveis com diferentes protocolos industriais.
O motor linear pode ser conectado diretamente ao mesmo tipo de drive utilizado para servos motores, permitindo o controle de posição, velocidade e aceleração por meio de malha fechada, desde que o servo driver tenha uma entrada para o segundo encoder, como por exemplo o servo driver DA200A da KALATEC-INVT.
Software de programação de interfaces Homem Máquinas, CLP ou Sistemas SCADA, podem definir os parâmetros e a rotina de trabalho do motor linear.
Em muitos casos a comunicação do CLP ou uma controladora CNC é feito através de protocolos industriais como EtherCAt, CANopen ou Ethernet facilitando a parametrização e a troca de dados para um controle com processamento de até 1Ghz, otimizando a produtividade e a confiabilidade do sistema industrial.
Cuidados necessários ao usar esse tipo de motor
Deve-se ter atenção especial ao forte campo magnético, que pode causar riscos a portadores de marca-passo e atrair objetos metálicos de maneira inesperada, além de exigir cuidados extras durante a montagem para evitar ferimentos graves, já que um comando pode provocar um movimento muito rápido sem a percepção do técnico de automação.
O ambiente de uso deve ser avaliado: partículas metálicas, poeiras e contaminantes podem comprometer o funcionamento, sendo recomendados modelos protegidos em ambientes críticos.

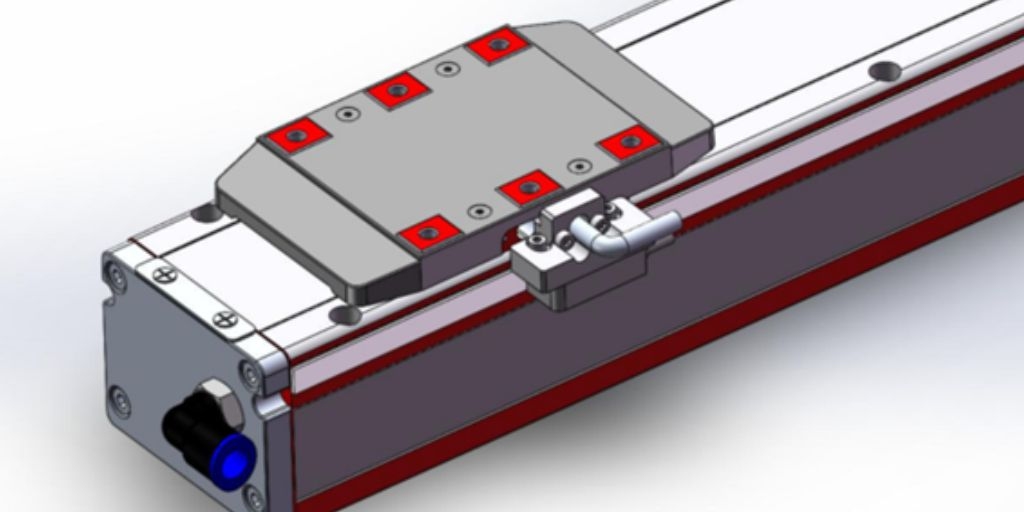

O Engenheiro e Diretor Comercial Antônio Araujo, cita o exemplo do Modelo Kalatec de Motor Linear GLC que contém uma entrada para ar pneumático:
“Utilizando um conector de ar combinado com pressão negativa para extração de poeira e partículas, é possível atingir níveis de limpeza compatíveis com salas limpas e operar mesmo em ambientes livres de poeira, protegendo os componentes sensíveis contra contaminação.”
É importante também monitorar constantemente a operação com sensores adequados (como encoders), respeitar os limites de carga, temperatura e aceleração do equipamento, e garantir que dispositivos de segurança estejam integrados ao sistema.
Além disso, nunca se deve tocar no motor durante ou logo após a operação devido ao risco de queimaduras por altas temperaturas, e sempre utilizar equipamentos de proteção individual.
Atuador linear X Motor linear
Embora ambos realizem movimento em linha reta, motor linear e atuador linear não são a mesma coisa.
O motor linear transforma energia elétrica diretamente em movimento linear, sem precisar de mecanismos de conversão. Já o atuador linear normalmente utiliza um motor (elétrico, pneumático ou hidráulico) para criar rotação e, depois, converte esse movimento rotativo em deslocamento linear por meio de fusos, engrenagens ou sistemas similares.
Assim, o motor linear é um componente eletromecânico direto e rápido, enquanto o atuador linear é um conjunto que utiliza conversão mecânica e pode integrar vários elementos para gerar o movimento desejado.
Veja também: Motor de passo: como funciona e aplicações mais comuns.
Conheça a Kalatec Automação!
A Kalatec Automação é referência nacional em soluções para automação industrial, oferecendo uma linha completa de produtos e tecnologias para o setor. Fundada em 1988 e com mais de 35 anos de experiência, a empresa está presente em todo o país, atendendo clientes de diferentes portes e segmentos industriais.
Entre as principais soluções da Kalatec estão motores de passo, servomotores, motores brushless, fusos de esferas, redutores planetários, CLPs, IHMs, guias lineares, além de atuadores elétricos servo acionados.
A Kalatec diferencia-se pelo suporte técnico especializado, atendimento próximo ao cliente e compromisso com a inovação, sendo parceira das principais indústrias do Brasil.
Além disso, investe em treinamento, capacitação e assistência para garantir a máxima performance de seus sistemas e contribuir efetivamente para a competitividade de seus clientes no mercado industrial moderno, confira tudo isso nos depoimentos de quem já é cliente Kalatec.
Conclusão
Em resumo, os motores lineares representam uma evolução fundamental para a automação industrial, oferecendo movimento retilíneo direto, alta precisão, velocidade e eficiência superior em comparação com sistemas tradicionais.
Sua integração simples com sistemas de controle e automação, bem como a versatilidade de aplicações de linhas de montagem à indústria farmacêutica, eletrônica e setores que exigem ambientes limpos, fazem deles a escolha ideal para empresas que buscam otimizar produtividade e reduzir custos de manutenção.
Apostar em motores lineares é investir em inovação, performance e no futuro da indústria, contando sempre com o suporte e a experiência de parceiros especialistas como a Kalatec Automação.
