Já imaginou ter o poder de controlar a velocidade e o torque de um motor elétrico com a precisão de um maestro regendo uma orquestra? Bem-vindo ao fascinante mundo dos inversores de frequência vetoriais!
Enquanto os inversores de frequência “comuns” (escalares) são como um pedal de volume para a velocidade do motor, os vetoriais são verdadeiros gênios da engenharia, capazes de orquestrar o fluxo de energia para entregar exatamente o que a sua aplicação precisa.
Torque máximo na partida? Resposta instantânea a mudanças de carga? Eles fazem tudo isso e mais!
Prepare-se para descobrir como essa tecnologia inovadora está revolucionando a indústria, impulsionando máquinas com eficiência e garantindo controle absoluto em processos complexos. Desvende os segredos por trás dos algoritmos que dão vida a esses dispositivos e prepare-se para se surpreender com o poder dos inversores vetorial!
O que é inversor de frequência vetorial?
Um inversor de frequência vetorial é um tipo avançado de inversor que controla velocidade e torque de motores elétricos trifásicos, geralmente de indução e com alta precisão.
Diferente dos inversores escalares, ele regula tanto a frequência quanto a tensão, ajustando também o fluxo magnético do motor.
Isso resulta em um controle mais eficiente e dinâmico, ideal para aplicações que exigem torque do motor constante em diferentes velocidades, como em sistemas de bombeamento, ventiladores industriais e máquinas de precisão.
Como funciona um inversor de frequência vetorial?
O inversor de frequência vetorial opera controlando independentemente a magnitude e o ângulo do vetor de tensão aplicado a diversos tipos de motores elétricos.
Ele utiliza algoritmos complexos para monitorar e ajustar o fluxo magnético e o torque do motor em tempo real.
Ao decompor a corrente do motor em componentes de torque e fluxo, o inversor otimiza a eficiência e a resposta do motor.
Isso permite um controle preciso da velocidade e do torque, mesmo sob variações de carga, garantindo um desempenho superior em comparação com os inversores escalares.
Quais são as vantagens de usar o inversor de frequência vetorial?
O GD27 é um modelo de inversor de frequência vetorial oferece vantagens significativas em relação aos modelos escalares, otimizando o desempenho de motores elétricos. Suas principais características incluem:
Precisão
O inversor vetorial oferece controle de velocidade e torque extremamente preciso, ajustando o fluxo magnético do motor em tempo real.
Isso garante um desempenho consistente mesmo sob variações de carga, ideal para aplicações que exigem alta exatidão.
Em outras palavras, ele entrega exatamente o que sua aplicação precisa, mantendo a estabilidade mesmo quando as condições mudam.
Eficiência
Ao otimizar o fluxo magnético e reduzir as perdas de energia no motor elétrico, o inversor vetorial, como modelo GD350 proporciona maior eficiência energética.
Isso resulta em menor consumo de eletricidade e redução dos custos operacionais, tornando-o uma escolha sustentável para diversas aplicações na indústria e na automação flexível.
O inversor de Frequência Vetorial, ele não só controla o motor com precisão, mas também economiza energia, diminuindo os custos e contribuindo para um futuro mais verde.
Maior desempenho
O Inversor vetorial proporciona um desempenho superior em comparação com os inversores escalares, oferecendo maior capacidade de resposta e torque em baixas velocidades.
Isso permite que o motor opere de forma mais eficiente e dinâmica, atendendo às demandas de aplicações exigentes.
Em resumo, ele eleva o motor a um novo patamar de performance, garantindo respostas rápidas e força mesmo em situações desafiadoras
Capacidade de inversão
O inversor vetorial permite a inversão rápida e controlada do sentido de rotação do motor, proporcionando maior flexibilidade e controle em processos industriais.
Essa capacidade é essencial em aplicações como elevadores, guindastes e sistemas de movimentação de materiais, onde a inversão de direção é frequente. Para essas aplicações específicas, o inversor GD350-19 da INVT oferece um desempenho superior, com blocos e funções especiais e exclusivas para elevação de carga e guindastes.
A linha GD350-19 permite controle em malha aberta e fechada, uso de encoder, com funções e recursos exclusivos para aplicações de pontes rolantes e carga suspensa.
Assista o vídeo e conheça mais sobre o inversor de frequência vetorial GD27:
Inversor de frequência vetorial e escalar: quais são as diferenças?
A escolha entre um inversor de frequência vetorial e um inversor escalar depende das necessidades da sua aplicação.
Para entender melhor as diferenças entre eles, considere a tabela abaixo, que resume os principais pontos de comparação, desde o controle e aplicações até a complexidade e desempenho:
| Característica | Inversor Escalar | Inversor Vetorial |
| Controle | Relação Tensão/Frequência Constante | Controle Independente de Torque e Velocidade, Ajuste de Fluxo Magnético |
| Aplicações | Esteiras Simples, Ventiladores, Sistemas de Corte | Elevadores, Sistemas de Tração Variável, Máquinas de Alta Precisão |
| Torque | Constante | Variável, ajustado à Carga |
| Complexidade/Custo | Simples e Mais Barato | Mais Complexo e Mais Caro |
| Eficiência | Potencialmente Maior em Operação Contínua | Otimização em Aplicações Específicas com Ajuste Dinâmico |
| Resposta Dinâmica | Mais Lenta | Mais Rápida |
Em resumo, enquanto os inversores escalares são mais simples e controlam a relação tensão/frequência, os inversores vetoriais oferecem controle independente de torque e velocidade, otimizando o fluxo magnético e o torque do motor, sendo ideais para aplicações mais exigentes.
Quando usar o inversor de frequência vetorial?
O inversor de frequência vetorial é ideal para aplicações que exigem controle preciso de velocidade e torque, especialmente em baixas velocidades e sob variações de carga.
Utilize-o em sistemas de bombeamento, ventiladores industriais, máquinas especiais e de precisão, elevadores, guindastes e outras aplicações onde o desempenho dinâmico, a eficiência energética e a capacidade de resposta são cruciais.
Sua complexidade e custo mais elevados se justificam quando a precisão e o controle superior são essenciais para o processo.
Onde o inversor de frequência vetorial é utilizado?
O inversor de frequência vetorial é amplamente utilizado em:
- Sistemas de bombeamento: Em sistemas de bombeamento, o inversor vetorial não apenas controla a vazão e a pressão, mas também otimiza o consumo de energia, ajustando a velocidade do motor da bomba de acordo com a demanda em tempo real. Isso é particularmente útil em estações de tratamento de água e sistemas de irrigação, onde a demanda varia ao longo do dia.
- Ventiladores industriais: Além de ajustar a velocidade para economia de energia, o inversor vetorial permite um controle mais preciso do fluxo de ar em sistemas de ventilação industrial. Isso substitui o uso de dampers e válvulas mecânicas, resultando em maior eficiência energética e melhor controle do ambiente.
- Máquinas de precisão: O controle rigoroso de velocidade e torque proporcionado pelo inversor vetorial é essencial em máquinas operatrizes, como tornos CNC e fresadoras. Ele melhora a qualidade do acabamento e a eficiência da produção, permitindo ajustes finos e rápidos para produzir peças com tolerâncias rigorosas.

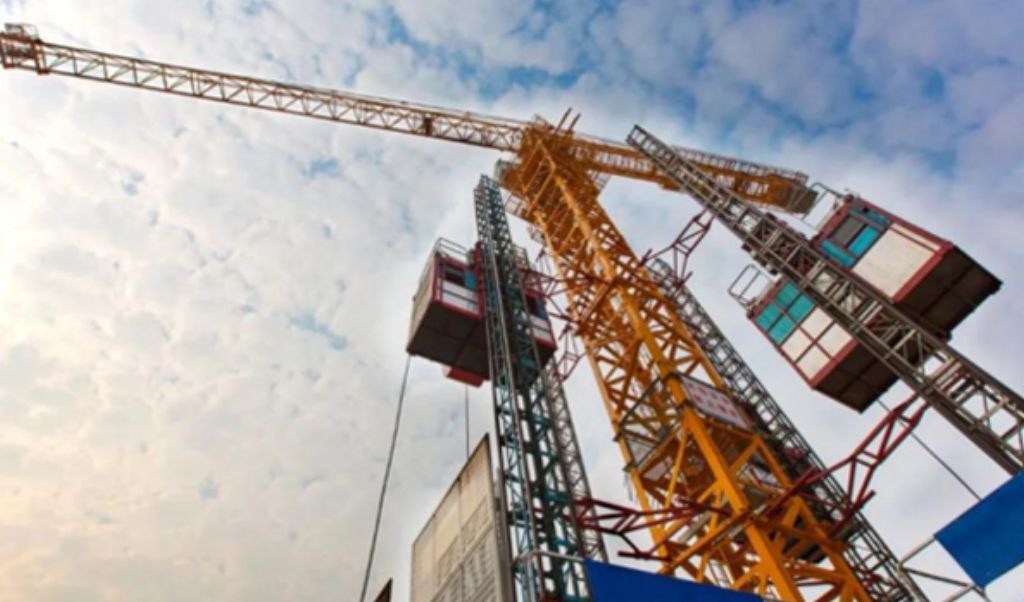

- Elevadores e guindastes: Em sistemas de elevação, os inversores vetoriais garantem um movimento suave e controlado, melhorando o conforto dos usuários e reduzindo o desgaste mecânico. Eles também proporcionam maior segurança no movimento vertical, com inversão controlada e resposta precisa às mudanças de carga.
- Sistemas de movimentação: Inversores de frequência são usados para controlar a velocidade de correias transportadoras em linhas de produção, permitindo ajustes rápidos para mudanças na velocidade da produção e garantindo um fluxo constante de materiais.
- Equipamentos de mineração: O inversor de frequência vetorial garante uma operação confiável em ambientes desafiadores.
- Indústria têxtil: Em máquinas têxteis, os inversores de frequência controlam a velocidade de fiação e tecelagem, permitindo a produção de tecidos de alta qualidade com diferentes padrões e densidades.
- Impressoras industriais: Controle preciso da velocidade e posição dos eixos.
Como utilizar o Inversor de frequência vetorial?
Para utilizar o inversor de frequência vetorial, é crucial configurar corretamente seus parâmetros de acordo com as especificações do motor e da aplicação.
Isso acontece porque o inversor atua regulando a velocidade e o torque do motor por meio do controle preciso do fluxo magnético do motor em tempo real, ajustando a magnitude e o ângulo do vetor de tensão aplicado.
Ele converte a corrente contínua (CC) em corrente alternada (CA) variável, permitindo ajustar a frequência e a tensão de saída para controlar a rotação do motor.
No caso dos modelos vetoriais, algoritmos avançados monitoram e corrigem continuamente o fluxo magnético interno do motor, garantindo alta precisão mesmo sob variações de carga.
Passos para configuração:
- Defina os parâmetros básicos, como tensão, corrente e frequência nominal do motor, garantindo que correspondam às especificações do fabricante.
- Ajuste os parâmetros de controle vetorial, como ganhos de torque e velocidade, para otimizar a resposta dinâmica do sistema e alcançar o equilíbrio ideal entre desempenho e estabilidade.
Monitore o desempenho do motor e ajuste os parâmetros conforme necessário para garantir a precisão e a eficiência desejadas.
Essa combinação de configuração adequada e tecnologia avançada permite que o inversor vetorial entregue máxima eficiência e controle em aplicações exigentes.
Conclusão
Em resumo, os inversores de frequência vetoriais representam um avanço significativo no controle de motores elétricos, oferecendo precisão, eficiência e desempenho superiores em comparação com os modelos escalares.
Sua capacidade de ajustar dinamicamente o torque e a velocidade os torna ideais para uma ampla gama de aplicações industriais exigentes, desde sistemas de bombeamento e máquinas de precisão até elevadores e guindastes.
Ao escolher um inversor vetorial, você garante um controle otimizado, economia de energia e maior confiabilidade em seus processos, elevando a eficiência e a produtividade de suas operações
