Em sistemas industriais, a confiabilidade do monitoramento de velocidade e posição depende de todos os elementos envolvidos na aquisição e na transmissão do sinal. Entre esses elementos está o cabo que conecta o sensor de rotação ao CLP, inversor de frequência, controlador ou sistema de supervisão.
Danos nos condutores, conectores mal instalados, incompatibilidade elétrica e interferências eletromagnéticas podem causar perda de pulsos, leituras instáveis ou interrupção do sinal. Por isso, o cabeamento deve ser selecionado e instalado de acordo com o sensor, o equipamento de leitura e as condições da aplicação.
Neste artigo, você entenderá a função do cabo do sensor de rotação, os principais fatores que influenciam a transmissão do sinal e os cuidados necessários durante a instalação, a manutenção e o diagnóstico de falhas
O que é um cabo sensor de rotação?
A expressão “cabo sensor de rotação” é utilizada para identificar o cabo responsável por conectar um sensor de velocidade, proximidade ou posição ao dispositivo que recebe e processa seu sinal.
Dependendo da aplicação, o cabo pode conduzir:
- alimentação elétrica do sensor;
- sinal digital de comutação;
- pulsos de um encoder;
- sinais diferenciais;
- informações de posição ou velocidade;
- comunicação entre o sensor e o controlador.
Não existe um único modelo de cabo adequado a todos os sensores de rotação. A quantidade de vias, a seção dos condutores, o conector, a blindagem, a pinagem e as características elétricas devem seguir a documentação técnica dos equipamentos envolvidos.
Em algumas aplicações, o cabo é integrado ao sensor. Em outras, são utilizados conectores industriais, extensões ou chicotes específicos.

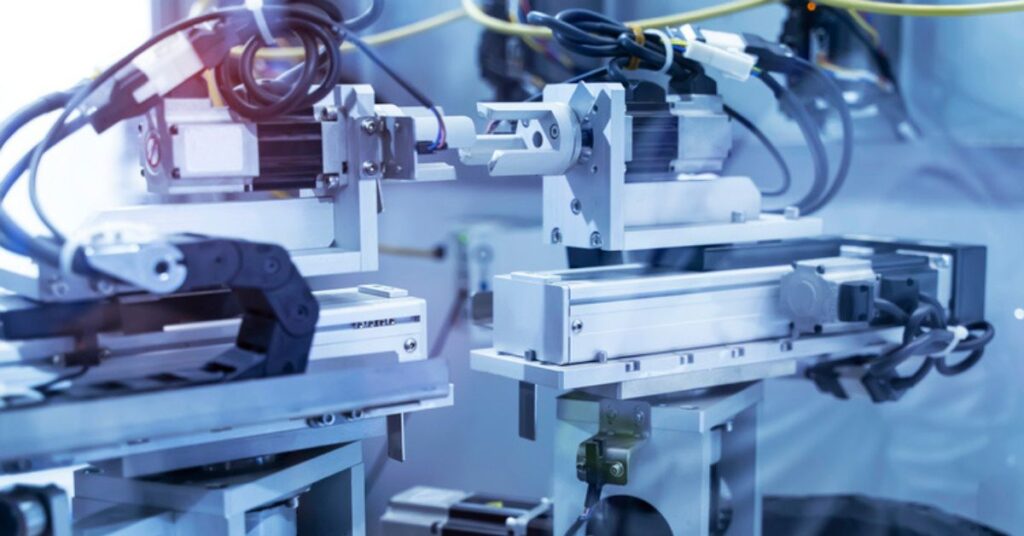

Como funciona o monitoramento de rotação em equipamentos industriais
O monitoramento de rotação começa com a detecção do movimento de um eixo, engrenagem, motor ou outro componente rotativo. Dependendo da tecnologia utilizada, o sensor identifica dentes metálicos, ímãs, marcas ópticas ou a posição mecânica do eixo.
O sensor gera um sinal que pode representar a presença de um alvo, uma sequência de pulsos, uma posição angular ou outra variável relacionada ao movimento. Esse sinal é transmitido pelo cabo até o controlador, que interpreta as informações recebidas.
A partir desses dados, o sistema pode:
- calcular a velocidade de rotação;
- identificar parada ou redução de velocidade;
- sincronizar movimentos;
- controlar a velocidade de um motor;
- monitorar o posicionamento;
- emitir alarmes;
- executar uma parada de processo.
Nem todo sensor informa a rotação diretamente em RPM. Em muitos sistemas, o sensor gera pulsos em forma de onda quadrada (TTL) ou senoidal, e o controlador calcula a velocidade considerando a frequência recebida e a quantidade de eventos detectados a cada volta.
Quais sensores utilizam cabos para monitoramento de rotação?
Diferentes tecnologias podem ser empregadas no monitoramento de rotação. A escolha depende da velocidade do movimento, da precisão exigida, do tipo de alvo, da distância de detecção e das condições ambientais.

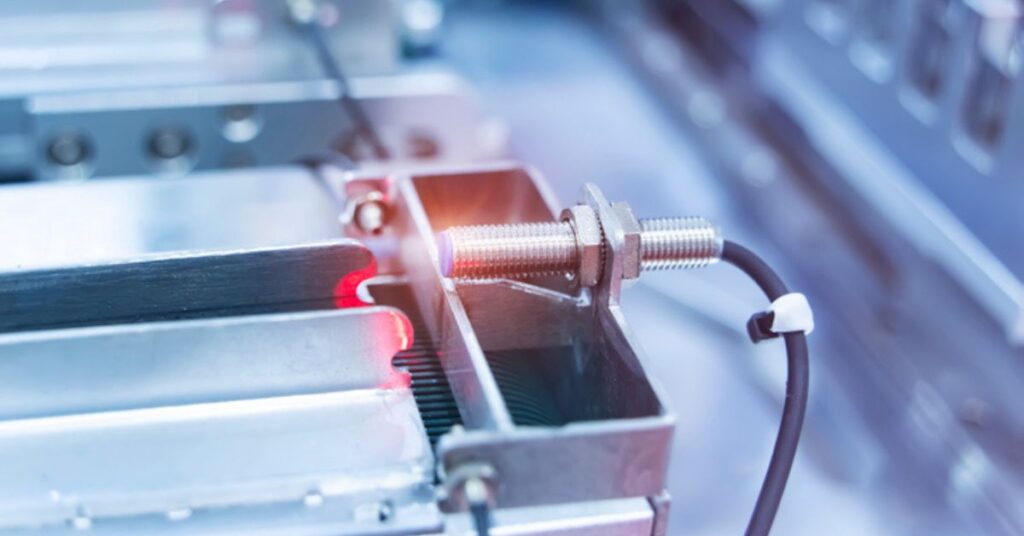

Sensores indutivos
Os sensores indutivos detectam objetos metálicos sem contato físico. Em aplicações de monitoramento de rotação, podem identificar dentes de engrenagens, ressaltos ou outros elementos metálicos instalados no componente rotativo.
Cada passagem do alvo gera uma mudança no sinal de saída. O controlador pode utilizar a frequência desses eventos para calcular ou supervisionar a velocidade.
A adequação do sensor depende de características como frequência de comutação, distância sensora, tipo de saída e resistência às condições ambientais.
Sensores de efeito Hall
Os sensores de efeito Hall detectam variações de campo magnético. Podem ser utilizados com ímãs instalados em eixos, rotores ou componentes móveis.
Essa tecnologia é empregada em diferentes sistemas de detecção de posição e velocidade. A resposta do sensor, a distância em relação ao elemento magnético e as características do sinal devem ser compatíveis com a aplicação.
Encoders rotativos
Encoders rotativos fornecem informações relacionadas à posição, ao deslocamento angular ou à velocidade de um eixo. Podem ser incrementais ou absolutos e são utilizados em aplicações que exigem maior controle de movimento.
O cabeamento de um encoder pode exigir cuidados específicos com:
- blindagem;
- aterramento;
- pares trançados;
- sinais diferenciais;
- comprimento do cabo;
- conectores;
- separação entre cabos de potência e sinal.
Esses requisitos variam conforme o modelo, o tipo de saída e as orientações do fabricante
Por que a qualidade do cabo influencia a precisão do sensor?
O cabo não altera a precisão nominal do sensor, mas problemas no cabeamento podem comprometer a integridade do sinal recebido pelo sistema de controle.
Entre os principais problemas estão:
- ruptura total ou parcial de condutores;
- mau contato nos terminais;
- oxidação;
- conectores frouxos;
- queda de tensão;
- curto-circuito;
- isolamento danificado;
- interferência eletromagnética;
- aterramento inadequado;
- movimentação incompatível com o tipo de cabo.
Em ambientes com motores, inversores de frequência, contatores e cabos de potência, o ruído eletromagnético pode interferir em sinais de baixa tensão ou alta frequência.
A blindagem pode ajudar a reduzir esse problema, mas deve ser utilizada e aterrada de acordo com a recomendação do fabricante. Uma instalação incorreta da blindagem também pode gerar falhas.
Principais aplicações do cabo sensor de rotação
O cabo do sensor de rotação está presente em diversos segmentos industriais, entre eles:
- Motores elétricos e redutores, para controle de velocidade e proteção contra sobrecarga;
- Esteiras transportadoras, garantindo sincronismo entre seções da linha;
- Máquinas têxteis e de embalagem, onde a precisão de rotação impacta diretamente a qualidade do produto final;
- Bombas e compressores industriais, no monitoramento de desempenho e detecção de falhas;
- Sistemas de automação e robótica, em aplicações que exigem resposta rápida e sinal estável.
Critérios para escolher um cabo sensor de rotação
A escolha não deve ser feita apenas pelo formato do conector ou pela quantidade de fios. Antes da substituição ou especificação, é necessário consultar os manuais do sensor e do equipamento que recebe o sinal.
- Blindagem eletromagnética: fundamental em ambientes com múltiplos equipamentos elétricos próximos;
- Resistência mecânica: capacidade de suportar flexão, tração e vibração sem comprometer o núcleo condutor;
- Compatibilidade com o conector do sensor: garantir que o conector do cabo seja compatível com o modelo do sensor instalado;
- Resistência a óleo, umidade e temperatura: essencial em ambientes fabris agressivos;
- Certificações e normas técnicas: verificar conformidade com padrões de segurança elétrica aplicáveis ao setor.
Como evitar falhas na transmissão do sinal
Falhas na transmissão do sinal do cabo sensor de rotação geralmente têm origem em três fatores: instalação inadequada, desgaste do cabo e interferência eletromagnética. Para reduzir esses riscos, recomenda-se:
- Manter o cabo afastado de fontes de interferência, como inversores e contatores de potência;
- Utilizar conduítes ou eletrodutos para proteção mecânica em trajetos expostos;
- Evitar curvaturas acentuadas, que podem comprometer o núcleo interno do cabo;
- Realizar aterramento adequado da blindagem, conforme especificação do fabricante do sensor.
Manutenção e inspeção dos cabos sensores
A manutenção preventiva do cabo sensor de rotação deve incluir inspeção visual periódica em busca de ressecamento, cortes na capa isolante ou sinais de oxidação nos conectores. Também é recomendável verificar a continuidade elétrica do cabo com um multímetro, comparando a leitura com os valores de referência do fabricante.
Quando o sinal apresentar instabilidade, ruído constante ou leitura zerada mesmo com o eixo em movimento, é sinal de que pode ser necessário trocar o cabo do sensor de rotação. A troca deve ser feita com o equipamento desenergizado, respeitando a pinagem original do conector e utilizando um cabo com especificação técnica equivalente ou superior ao original.
Benefícios de utilizar cabos industriais de alta qualidade
Investir em um cabo sensor de rotação de qualidade traz retorno direto na confiabilidade da operação:
- Redução de paradas não programadas por falha de sinal;
- Maior vida útil do sensor e dos componentes conectados;
- Leituras mais precisas de velocidade e posição;
- Menor custo de manutenção corretiva ao longo do tempo;
- Maior segurança operacional em processos automatizados.
Como testar o cabo do sensor de rotação?
O procedimento depende do tipo de sensor e do circuito. Como verificação inicial, podem ser realizadas as seguintes etapas:
- Desenergizar o equipamento conforme os procedimentos de segurança da instalação.
- Inspecionar visualmente o cabo e os conectores.
- Conferir a pinagem no manual do fabricante.
- Verificar a continuidade de cada condutor.
- Verificar se há curto-circuito entre os condutores.
- Avaliar possíveis contatos indevidos com a blindagem.
- Reconectar o sistema e verificar a alimentação do sensor.
- Analisar o sinal de saída com instrumento compatível.
Dependendo do sinal, o diagnóstico pode exigir multímetro de alta qualidade, osciloscópio, ferramenta de programação, entrada de alta velocidade do CLP ou equipamento específico.
Conclusão
O cabo utilizado na conexão de um sensor de rotação tem papel importante na integridade do sinal enviado ao sistema de controle. Danos, incompatibilidades, interferências e erros de instalação podem provocar leituras instáveis, perda de pulsos ou interrupção do monitoramento.
Por isso, a análise deve considerar o conjunto formado pelo sensor, pelo cabo, pelos conectores, pela alimentação e pelo controlador. A especificação deve sempre seguir a documentação técnica dos fabricantes envolvidos.
Em sistemas de automação e controle de movimento, uma integração adequada entre sensores, CLPs, inversores de frequência, motores e dispositivos de supervisão contribui para uma operação mais confiável e previsível.
Perguntas Frequentes
Qual é a cor do fio do sensor?
A cor dos fios varia conforme o fabricante e o modelo do sensor, não havendo um padrão universal. Por isso, antes de qualquer instalação ou troca, é essencial consultar o datasheet do sensor específico, que traz a pinagem correta (sinal, alimentação e terra/blindagem).
Qual é o conector do sensor de rotação?
O tipo de conector depende da tecnologia do sensor e da aplicação: conectores M8 e M12 são os mais comuns em sensores indutivos e de efeito Hall, enquanto encoders rotativos costumam utilizar conectores específicos do fabricante. Verificar a compatibilidade do conector é um dos critérios essenciais na escolha do cabo sensor de rotação.
Como testar o cabo do sensor de rotação?
Para testar o cabo do sensor de rotação, desconecte-o do sistema e utilize um multímetro para verificar a continuidade entre as extremidades, checando também se há curto-circuito entre os fios e a blindagem. Em seguida, com o cabo conectado e o sensor energizado, é possível medir a variação de sinal (tensão ou pulso) enquanto o eixo gira manualmente, comparando com os valores esperados no manual do sensor.
