Motores de passo NEMA: o que são, aplicações e como escolher

Os motores de passo NEMA são amplamente utilizados em projetos de automação industrial que exigem padronização mecânica e facilidade de integração.

Diferente de conteúdos introdutórios sobre motores de passo, este guia tem foco prático: ajudar na escolha do tamanho NEMA ideal para aplicações industriais, considerando torque, espaço físico e desempenho.

O que são motores de passo NEMA?

Os motores de passo NEMA seguem um padrão dimensional definido pela National Electrical Manufacturers Association (NEMA), responsável por padronizar dimensões mecânicas como flange e furação.

Esse padrão garante compatibilidade mecânica entre motores de diferentes fabricantes, facilitando a substituição e integração em projetos de automação.

É importante destacar que o padrão NEMA não define características elétricas, como torque ou corrente, mas apenas o tamanho físico do motor.

Para entender o funcionamento completo dos motores de passo, recomendamos este guia:

👉 o que são motores de passo e para que servem

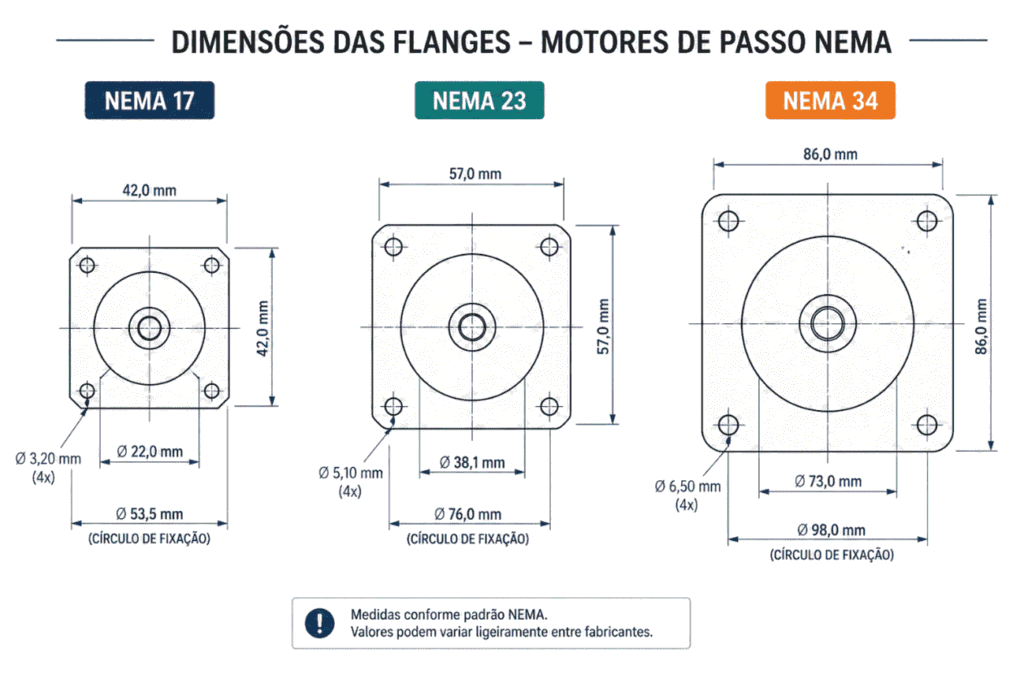

O que significa o padrão NEMA?

O número associado ao NEMA indica o tamanho da face do motor em polegadas multiplicado por 10.

Exemplos:

• NEMA 17 → 1,7” (~43 mm)
• NEMA 23 → 2,3” (~57 mm)
• NEMA 34 → 3,4” (~86 mm)

Isso garante compatibilidade mecânica entre diferentes fabricantes.

Por que a padronização NEMA é importante?

• Facilita substituição de motores
• Padroniza projetos mecânicos
• Reduz tempo de engenharia
• Permite maior flexibilidade de fornecedores

Características técnicas dos motores NEMA

Embora o padrão NEMA defina apenas dimensões mecânicas, a seleção do motor adequado depende da análise de parâmetros técnicos relacionados à carga, dinâmica e condições de operação da aplicação.

Uma escolha incorreta pode levar ao subdimensionamento do sistema, resultando em perda de desempenho, falhas de posicionamento e redução da confiabilidade da máquina.

A seguir, estão os principais critérios de seleção que devem ser considerados em projetos de automação industrial.

Torque: como entender e escolher

O torque é um dos fatores mais críticos na seleção de motores de passo NEMA, pois determina a capacidade de movimentar a carga sem perda de passo.

De forma prática, o tamanho do motor (NEMA 17, 23 ou 34) está diretamente relacionado à faixa de torque disponível, mas a escolha correta deve considerar a carga, dinâmica do sistema e tipo de transmissão.

Para aplicações que exigem maior velocidade, é fundamental analisar a curva torque x velocidade, já que o torque disponível diminui conforme a rotação aumenta.

De forma geral, podemos classificar as aplicações com os respectivos motores de passo NEMA:

• NEMA 17: aplicações leves
• NEMA 23: aplicações médias
• NEMA 34: aplicações pesadas

Corrente e driver: o que considerar

Motores de passo são controlados por corrente, e o desempenho está diretamente relacionado ao driver utilizado.

A escolha do driver deve levar em conta:

• Corrente nominal por fase
• Tensão de alimentação
• Tipo de controle (microstepping)

Um driver inadequado pode limitar o desempenho do motor, mesmo quando o dimensionamento mecânico está correto.

Além disso, a tensão de alimentação do driver exerce influência direta no comportamento do motor em altas velocidades, afetando sua resposta dinâmica e capacidade de operação.

Qual a corrente dos motores de passo NEMA?

A corrente dos motores de passo NEMA varia conforme o tamanho do motor e a aplicação:

• NEMA 17 → geralmente entre 1 A por fase
• NEMA 23 → tipicamente entre 2 A e 3 A por fase
• NEMA 34 → normalmente entre 4 A e 8 A  por fase

Esses valores são faixas típicas e podem variar conforme o fabricante. Por isso, é fundamental consultar o datasheet do motor para garantir a seleção correta.

Resolução e microstepping

A resolução do motor está relacionada ao ângulo de passo, sendo 1,8° (200 passos por volta) o padrão mais comum.

O uso de microstepping permite aumentar a resolução e melhorar a suavidade do movimento, sendo especialmente importante em aplicações que exigem precisão e redução de vibração.

Para uma explicação completa sobre o funcionamento dos motores de passo, recomendamos este conteúdo:

👉 velocidade do motor de passo

Qual driver usar para motor NEMA 23?

O driver deve suportar a corrente nominal do motor, geralmente entre 2 A e 4 A por fase, além de oferecer controle por microstepping e tensão adequada para a aplicação.

Uma configuração bastante comum no mercado é o uso de drivers com corrente RMS de até 3 A por fase e corrente de pico de até 4,2 A, com resolução de microstepping que pode chegar a 25.600 passos por volta.

Um exemplo é o driver de motor de passo Kalatec STR3, utilizado em aplicações industriais e no Projeto Inspire da USP, voltado à fabricação de respiradores pulmonares durante a crise da COVID-19.

Principais tamanhos de motores de Passo NEMA

Os motores de passo NEMA são classificados principalmente pelo tamanho da sua flange, o que influencia diretamente o torque disponível e o tipo de aplicação.

NEMA 17: características e aplicações

• Estrutura compacta
• Baixo torque
• Indicado para aplicações leves e de baixa carga

Aplicações comuns:

• Impressoras 3D
• Equipamentos de bancada
• Protótipos e projetos educacionais

NEMA 23: quando utilizar

• Tamanho intermediário
• Boa relação entre torque e dimensões
• Versátil para aplicações industriais leves e médias

Aplicações comuns:

• Máquinas CNC de pequeno e médio porte
• Máquinas de corte e gravação
• Sistemas de posicionamento automático

NEMA 34 e superiores: aplicações industriais

• Alto torque disponível
• Construção robusta
• Indicado para aplicações com maior carga e exigência mecânica

Aplicações comuns:

• Máquinas Router CNC
• Sistemas de movimentação de carga elevada
• Linhas de produção automatizadas

Diferenças entre NEMA 17, 23 e 34: qual escolher?

Motores de passo NEMA 17 são amplamente utilizados em impressoras 3D, enquanto motores de passo NEMA 23 são mais comuns em sistemas de posicionamento em aplicações de automação industrial.

Já motores de passo NEMA 34 são indicados para aplicações industriais que exigem maior torque e robustez mecânica.

Tabela comparativa entre NEMA 17, 23 e 34

Aplicações dos motores de passo NEMA

Os motores de passo NEMA são amplamente utilizados em aplicações que exigem controle preciso de posição e repetibilidade.

Entre as principais aplicações industriais, destacam-se:

• Máquinas CNC (fresadoras, routers e gravadoras)
• Impressoras 3D
• Sistemas robóticos e automação industrial
• Equipamentos médicos e laboratoriais
• Linhas de produção automatizadas
• Sistemas de posicionamento linear e rotativo

Devido à sua padronização mecânica, esses motores são especialmente indicados para projetos que exigem facilidade de integração, manutenção e substituição.

Como escolher o motor NEMA ideal

A escolha correta de um motor de passo NEMA vai além do tamanho da flange e deve considerar as características reais da aplicação.

Torque necessário

O torque é o principal critério de seleção e deve ser calculado com base em:

• Peso da carga movimentada
• Tipo de transmissão (fuso, correia ou engrenagem)

• Aceleração e dinâmica do sistema

Um dimensionamento incorreto pode causar perda de passo e falhas de posicionamento.

Velocidade de operação

Motores de passo apresentam redução de torque em altas rotações. Por isso, é fundamental analisar a curva torque x velocidade para garantir desempenho adequado na faixa de operação desejada.

Espaço disponível

Embora o padrão NEMA padronize a flange, o comprimento do motor pode variar conforme o modelo, impactando diretamente o espaço disponível no projeto.

Vantagens dos motores de passo NEMA

Os motores de passo NEMA oferecem diversas vantagens para aplicações industriais:

• Alta precisão de posicionamento
• Controle simples (sem necessidade de feedback em muitas aplicações)
• Padronização mecânica (facilidade de substituição)

Tendências em motores de passo padronizados

O uso de motores de passo NEMA tem evoluído com novas tecnologias voltadas à eficiência e desempenho:

• Motores de Passo com encoder (closed loop), reduzindo perda de passo
• Motores de Passo NEMA com drive integrado
• Integração com sistemas de IoT industrial
• Redução de ruído e vibração

Essas tendências tornam os motores de passo NEMA cada vez mais competitivos em aplicações que antes eram exclusivas de servomotores.

Para entender melhor quando utilizar cada tecnologia, confira também:
👉 diferença entre motor de passo e servomotor

Conclusão

Os motores de passo NEMA desempenham um papel fundamental em aplicações de automação que exigem precisão, repetibilidade e padronização mecânica.

Mais do que entender os tamanhos disponíveis, a escolha correta do motor depende da análise criteriosa de fatores como torque, velocidade, driver e características da aplicação.

Com a evolução de tecnologias como controle em malha fechada (closed loop) e drivers mais inteligentes, os motores de passo NEMA têm se tornado cada vez mais eficientes e competitivos, ampliando seu uso em aplicações industriais.

Para obter o melhor desempenho e evitar problemas de dimensionamento, é essencial contar com suporte técnico especializado.

👉 Fale com a equipe da Kalatec e receba orientação para selecionar o motor de passo NEMA ideal para o seu projeto.

Perguntas frequentes sobre motores de passo NEMA

Qual a diferença entre NEMA 17 e NEMA 23?

A principal diferença está no tamanho da flange e no torque disponível.

NEMA define potência do motor?

Não. O padrão NEMA define apenas dimensões mecânicas.

Qual a corrente de um motor NEMA 23?

Geralmente entre 2 A e 4 A por fase.

Como escolher o motor NEMA ideal?

Deve-se considerar torque, carga, velocidade e aplicação.
