Motor de passo ou servo motor: qual escolher para usar?

Motor de passo ou servo motor: qual é a melhor opção para sua máquina? A resposta depende principalmente de fatores como torque, velocidade, aceleração, precisão de posicionamento, variação de carga e necessidade de feedback.

Em aplicações com movimentos previsíveis, velocidades mais baixas e cargas bem definidas, o motor de passo pode oferecer uma solução simples e econômica. Já quando a máquina exige altas acelerações, controle preciso de posição e velocidade ou precisa compensar variações de carga durante a operação, o servomotor tende a ser a alternativa mais adequada.

Neste comparativo, você entenderá as diferenças entre motor de passo e servo motor, como funcionam os sistemas de malha aberta e malha fechada e quais critérios devem ser analisados para escolher o acionamento mais adequado para cada aplicação industrial.

Qual é a principal diferença entre motor de passo e servo motor?

A principal diferença entre motor de passo e servo motor está no tipo de controle. O motor de passo normalmente opera em malha aberta, seguindo pulsos elétricos sem verificar continuamente a posição real do eixo. Já o servomotor trabalha em malha fechada, utilizando feedback para monitorar o movimento e corrigir desvios durante a operação.

Mas as diferenças não se limitam ao controle: também envolvem desempenho, tempo de resposta, velocidade, torque e recursos de controle.

Como explica o engenheiro Samir Kassouf, diretor técnico da Kalatec Automação, o servomotor oferece maior precisão porque consegue corrigir desvios durante a operação, enquanto o motor de passo convencional pode perder passos quando submetido a condições acima das previstas no dimensionamento.

Motor de passo vs. servo motor: uma visão geral

Para compreender as nuances e vantagens de cada tecnologia, é fundamental mergulhar em seus princípios de funcionamento.

Vamos desmistificar os motores de passo e os servos motores, explorando suas características intrínsecas, componentes essenciais e como cada um deles traduz energia elétrica em movimento preciso e controlado.

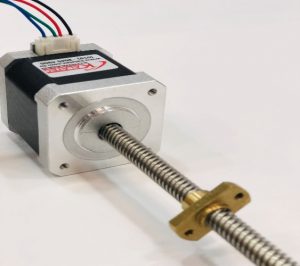

O que é um motor de passo

O motor de passo é um tipo de motor elétrico que converte uma rotação completa em uma série de passos iguais, com cada pulso elétrico gerando um movimento incremental.

Esse funcionamento se baseia na divisão da rotação em passos discretos e permite um controle posicional preciso e eficiente. Com essa tecnologia, sistemas em malha aberta conseguem operar sem a necessidade de feedback, oferecendo simplicidade e alta precisão no controle de movimento.

Essa característica torna o motor de passo uma escolha eficiente para aplicações que exigem movimentos precisos e confiáveis.

Características principais do motor de passo:

• Precisão: oferece precisão alta, especialmente em baixas velocidades.
• Torque: maior torque em velocidades baixas, mas diminui com o aumento da velocidade.
• Custo: menor custo devido à simplicidade do design e menos componentes.
• Aplicações: ideais para máquinas de rotulagem, dosadoras, impressoras 3D, etc.
• Malha: trabalha em malha aberta, mas pode ser adaptado para malha fechada (step-servos).

Vantagens do motor de passo

As vantagens do motor de passo estão relacionadas principalmente à sua simplicidade de controle, precisão de posicionamento e bom custo-benefício em aplicações industriais.

Sua arquitetura permite controle direto de posição sem a necessidade de sistemas complexos de feedback, tornando-o uma solução eficiente para aplicações com perfil de movimento bem definido. torque elevado e constante

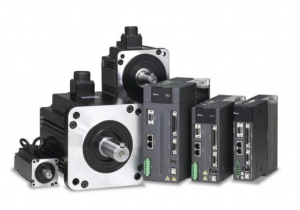

O que é um servo motor?

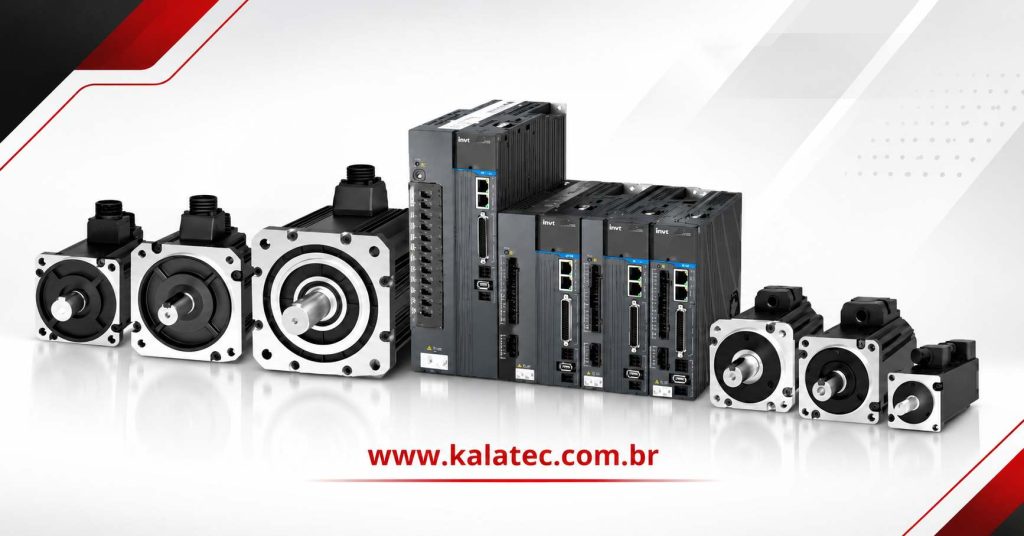

O servo motor é um tipo de motor elétrico que se destaca pelo seu controle preciso de posição, velocidade e torque.

Diferente dos motores comuns, ele opera em um sistema de malha fechada, utilizando um sensor (encoder) para monitorar sua posição real e compará-la com a posição desejada.

Um controlador ajusta continuamente a corrente elétrica para corrigir qualquer desvio, garantindo um movimento extremamente preciso e responsivo.

Características principais do servomotor:

• Controle em malha fechada: utiliza sensores (encoder ou resolver) para monitorar continuamente a posição, velocidade e, em alguns casos, o torque, permitindo ajustes dinâmicos e precisos.

• Alta precisão e resposta rápida: capaz de atingir a posição desejada com elevado grau de exatidão, mesmo em altas velocidades, devido ao sistema de feedback contínuo.

• Torque consistente e elevado: fornece torque disponível em ampla faixa de operação, conforme a curva do motor e boa resposta dinâmica em velocidades elevadas.

• Velocidade variável: permite o controle de aceleração e desaceleração, possibilitando operações suaves e precisas em diferentes faixas de velocidade.

• Robustez e flexibilidade: projetado para suportar condições adversas e cargas variáveis, sendo amplamente utilizado em automação industrial, robótica e sistemas de posicionamento de alta performance.

Vantagens do servo motor

As vantagens do servomotor estão relacionadas principalmente ao seu alto desempenho, precisão em tempo real e capacidade de adaptação a variações de carga em aplicações industriais.

Seu funcionamento em malha fechada permite ajustes contínuos durante a operação, garantindo maior controle sobre posição, velocidade e torque.

Análise comparativa: motor de passo vs. servo motor

A tabela abaixo apresenta uma comparação direta entre motor de passo e servomotor:

Velocidade e torque: desempenho em diferentes cenários

A compreensão da relação entre velocidade e torque é fundamental para selecionar o motor correto. Vamos analisar como cada tipo de motor se sai em diferentes cenários.

Motor de passo

Os motores de passo são conhecidos por oferecerem uma combinação de velocidade e torque intermediários. No entanto, um dos principais desafios é que o torque motor de passo diminui significativamente à medida que a velocidade aumenta.

Isso significa que, embora sejam adequados para aplicações que exigem movimentos precisos em baixas velocidades, podem não ser a melhor escolha para situações que demandam altas velocidades e torque constante.

Servo motor

Por outro lado, os servomotores destacam-se por seu desempenho ampliado, mantendo o torque servo motor constante até a velocidade nominal máxima.

Essa característica os torna ideais para sistemas que enfrentam variações de carga, pois podem lidar com mudanças dinâmicas sem comprometer o desempenho.

Além disso, a capacidade de manter o torque constante em altas velocidades os torna uma escolha preferida para aplicações que exigem alta precisão e dinamismo.

Para ainda mais desempenho, conheça o Servo Driver DA 180.

Indicação para sistemas com variação de carga

Para sistemas que operam sob condições de carga variável, os servomotores são claramente a melhor opção. Eles garantem que o desempenho seja mantido mesmo quando a carga muda, o que é essencial para manter a eficiência e a precisão do sistema.

Em contraste, os motores de passo podem não ser tão eficazes em situações onde a carga varia frequentemente.

Em resumo, ao decidir entre motores de passo e servomotores, é importante considerar as necessidades específicas do seu sistema em termos de velocidade e torque.

Se você precisa de um desempenho constante em altas velocidades e sob cargas variáveis, os servomotores são a escolha mais adequada. Já para aplicações que exigem precisão em baixas velocidades, os motores de passo podem ser suficientes.

Flexibilidade e operação: sistemas abertos vs. fechados

A flexibilidade e a operação dos motores de passo e servomotores são influenciadas significativamente pelo tipo de sistema em que operam: malha aberta ou malha fechada.

Motor de passo

Os motores de passo são mais recomendados para sistemas flexíveis e compactos, operando principalmente em malha aberta. Nesse sistema, o motor recebe comandos na forma de pulsos de passo, sem a necessidade de feedback para controlar sua posição. Isso torna os motores de passo fáceis de usar e integrar em diversas aplicações, como impressão 3D e operações de pick-and-place.

Além disso, existem opções de Easy-servos, que integram características de malha fechada, permitindo um controle mais preciso quando necessário.

Servo motor

Por outro lado, os motores servo motor operam exclusivamente em malha fechada, utilizando um encoder para leitura contínua da posição e realizar correções precisas. Isso os torna ideais para aplicações que envolvem cargas dinâmicas, altas acelerações e alta precisão, como máquinas de usinagem e envasadoras.

A capacidade de monitorar continuamente a posição e ajustar a ação de controle em tempo real garante um desempenho superior em situações que exigem precisão e dinamismo.

Considerações para a escolha

A escolha entre um motor de passo e um servomotor depende das necessidades específicas do projeto.

Para sistemas que exigem flexibilidade e precisão em baixas velocidades, os motores de passo são uma boa opção. Já para aplicações que demandam alta precisão, dinamismo e controle contínuo, os servomotores são preferíveis.

Custo: análise do investimento inicial e manutenção

Ao comparar motores de passo e servomotores, o custo é um fator crucial que deve ser considerado. A escolha entre esses dois tipos de motores depende não apenas do desempenho, mas também do investimento inicial e do custo inicial, complexidade de parametrização e componentes do sistema.

Servo motor: custo elevado

Os servomotores são considerados avançados e oferecem desempenho superior, mas isso vem com um custo mais elevado. O custo motor de passo vs servo motor mostra que os servomotores têm um custo maior de uso, instalação e manutenção devido à sua complexidade e ao uso de sistemas de feedback, como encoders, que garantem alta precisão e controle dinâmico.

Motor de passo: mais econômico

Por outro lado, os motores de passo são mais econômicos. Eles são menos complexos, operam em malha aberta e não requerem sistemas de feedback, o que reduz significativamente o custo inicial e de manutenção.

“Além disso, os motores de passo são mais simples de comissionar e manter, tornando-os uma escolha atraente para aplicações que não exigem alta precisão ou velocidade.”

Avaliação do custo-benefício

Avaliar o custo motor de passo vs servo motor é essencial para tomar uma decisão informada. Embora os motores de passo sejam mais baratos, os servomotores oferecem benefícios significativos em termos de desempenho e precisão.

Portanto, é importante considerar o custo-benefício de cada opção, levando em conta as necessidades específicas do projeto e o orçamento disponível. Em muitos casos, o custo adicional dos servomotores pode ser justificado pelo aumento da eficiência e produtividade que eles proporcionam.

Quando escolher motor de passo ou servo motor?

A escolha entre motores de passo e servomotores depende das necessidades específicas do projeto. Aqui estão algumas diretrizes sobre as aplicações ideais para cada tipo de motor.

Aplicações ideais para motor de passo

Os motores de passo são amplamente utilizados em diversas aplicações que exigem precisão e simplicidade. Alguns exemplos de aplicações motor de passo incluem:

• Impressoras 3D: São ideais para controlar os eixos de movimento em impressoras 3D, garantindo a precisão necessária para a criação de objetos complexos.

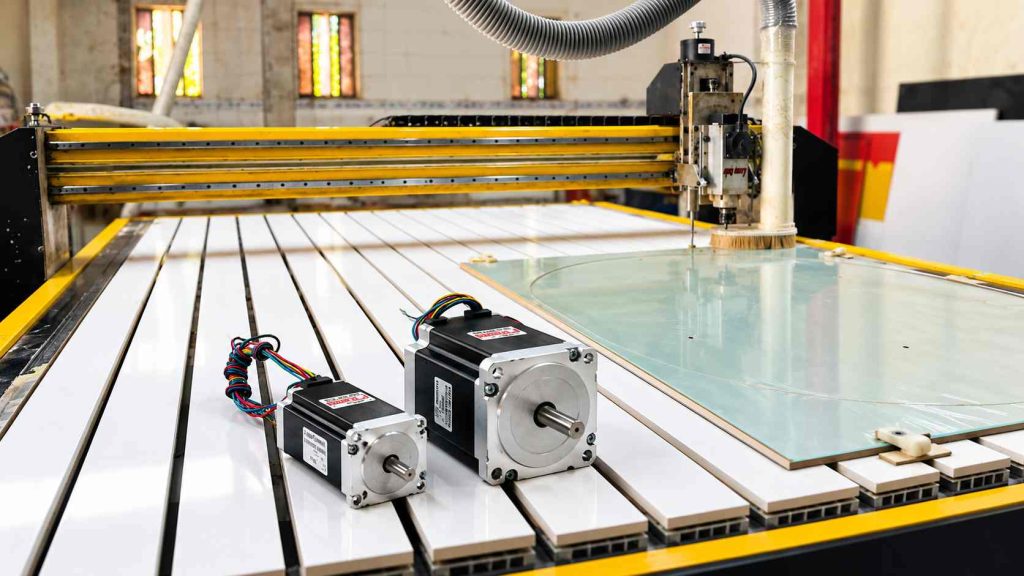

• CNCs de Pequeno Porte: Utilizados em máquinas CNC Router, onde a precisão e a simplicidade são essenciais para operações de fresagem e usinagem.

• Sistemas de Posicionamento Simples: São adequados para sistemas que requerem movimentos precisos em baixas velocidades, como máquinas de rotulagem e sistemas de dosagem.

Aplicações ideais para servo motor

Os servomotores são preferidos em situações que exigem alta precisão, dinamismo e controle contínuo. Alguns exemplos de aplicações servo motor incluem:

• Robótica: São fundamentais em robôs industriais e móveis, onde a precisão e a capacidade de lidar com cargas variáveis são cruciais.
• Máquinas de Embalagem: Utilizados em máquinas que exigem alta velocidade e precisão para embalar produtos de forma eficiente.
• Sistemas de Controle de Movimento de Alta Precisão: Ideais para aplicações que requerem movimentos rápidos e precisos, como máquinas de usinagem CNC de alta precisão e sistemas de manipulação de materiais.

Em resumo, os motores de passo são mais adequados para aplicações que exigem precisão em baixas velocidades e simplicidade, enquanto os servomotores são preferíveis em situações que demandam alta precisão, dinamismo e controle contínuo.

Escolhendo o motor certo: dicas essenciais

Ao escolher entre motores de passo e servomotores para seus projetos de automação industrial, é crucial considerar vários fatores para garantir que a escolha seja a mais adequada.

Principais critérios de seleção

Os critérios de escolha vão além das especificações básicas. É necessário considerar o ambiente de operação, já que fatores como temperatura, vibração e poeira podem impactar a durabilidade.

A necessidade de feedback é outro ponto essencial: motores de passo funcionam bem em malha aberta, mas aplicações críticas exigem servomotores em malha fechada. O orçamento disponível deve ser equilibrado com as exigências de desempenho, evitando soluções baratas que não atendam às necessidades reais.

Como aplicar esses critérios na prática

A aplicação prática envolve testes e simulações. Antes da implementação definitiva, é recomendável realizar protótipos ou simulações digitais para validar torque, velocidade e resposta do motor em diferentes cenários. Essa etapa reduz riscos e garante que o motor escolhido realmente atende às demandas da operação.

Erros comuns ao escolher um motor industrial

Entre os erros mais frequentes estão escolher apenas pelo preço, ignorar a inércia da carga, desconsiderar aceleração e desaceleração, não avaliar a necessidade de feedback e subestimar a variação de carga.

Esses equívocos comprometem não apenas o desempenho, mas também a vida útil do sistema, gerando custos adicionais de manutenção e substituição.

Conclusão

A escolha entre motor de passo e servomotor deve considerar as necessidades reais da aplicação, como torque, velocidade, aceleração, precisão, variação de carga e necessidade de feedback. O motor de passo se destaca pela simplicidade de controle e pelo custo mais acessível em aplicações bem definidas, enquanto o servomotor oferece maior desempenho dinâmico, resposta rápida e controle em malha fechada.

Na Kalatec Automação, você encontra motores de passo, servomotores e suporte técnico especializado para ajudar no dimensionamento e na escolha da solução mais adequada para cada projeto.

Tem uma aplicação e ainda está em dúvida sobre qual motor escolher? Fale com a equipe técnica da Kalatec.

Perguntas frequentes sobre motor de passo e servomotor

Qual a principal diferença entre motor de passo e servomotor?

O motor de passo opera em malha aberta, enquanto o servomotor utiliza feedback contínuo.

Motor de passo pode perder passo?

Sim, especialmente em cargas variáveis ou altas velocidades.

O que é malha aberta e malha fechada?

Malha aberta não usa sensores, malha fechada ajusta continuamente o movimento.

Servomotor é mais preciso que motor de passo?

Sim, devido ao sistema de feedback.

Como a inércia influencia na escolha do motor?

A inércia afeta aceleração e resposta, sendo crítica em sistemas dinâmicos.

Qual motor tem melhor custo-benefício?

Depende da aplicação, mas o motor de passo é mais econômico em sistemas simples.

Motor de passo pode substituir servomotor?

Apenas em aplicações que não exigem alta precisão ou velocidade.

Como saber qual motor escolher para minha aplicação?

Avalie torque, velocidade, carga e necessidade de feedback.
