A serventia de um motor síncrono tem um papel crucial na automação industrial e em diversas aplicações de engenharia elétrica, destacando-se pela sua eficiência e precisão. Suas especificidades tornam esse equipamento ideal para aplicações que exigem operação em regime estável e alta performance.
Ao entender melhor sobre esses motores, podemos perceber sua importância no avanço tecnológico e na eficiência energética moderna. Uma vez que o seu mecanismo possibilita uma operação que minimiza perdas de energia.
Mas como funciona um motor síncrono e como ele pode ser considerado um modelo diferenciado por meio de suas aplicações no mercado?
É o que veremos ao longo dos próximos tópicos, em que trataremos das características desse modelo, como ele funciona e, inclusive, vamos especificar seus tipos, aplicações e vantagens. Além de dicas valiosas sobre cuidados e manutenção.
Boa leitura!

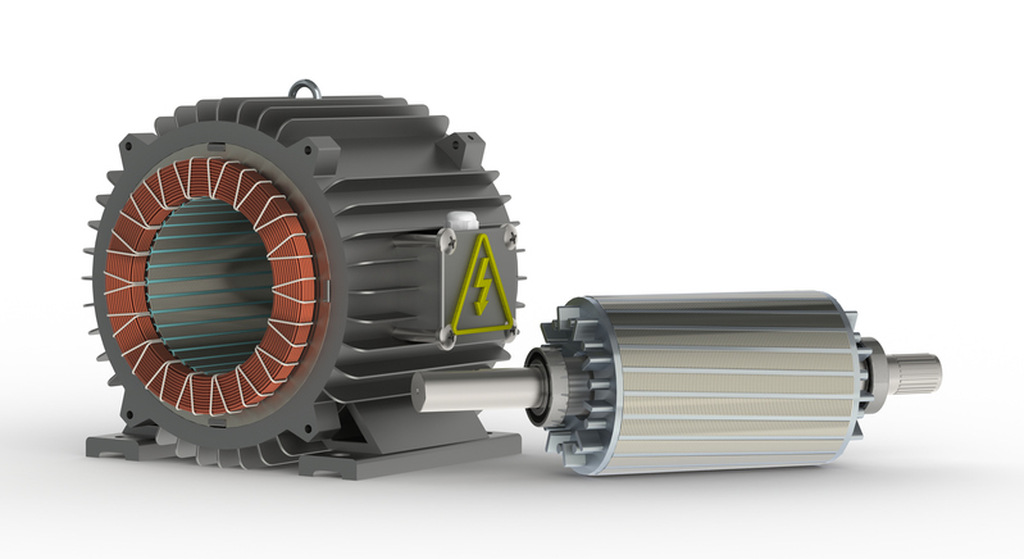

O que é motor síncrono?
Um motor síncrono é um tipo de motor elétrico que converte energia elétrica em energia mecânica e que opera de forma sincronizada com a frequência da corrente alternada que o alimenta.
Isso significa que a velocidade de rotação do rotor, além de constante e controlável, é determinada pela frequência da rede elétrica e pelo número de pólos do motor, o que é uma característica que o difere de outros tipos de motores.
Motores síncronos de ímã permanente até 500kW no portfólio Kalatec
Dentro do seu escopo de fornecimento em automação industrial, a Kalatec disponibiliza motores síncronos de ímã permanente (PMSM) série IMF10B da INVT para aplicações industriais que exigem alta eficiência energética, elevado fator de potência e operação com inversor de frequência.
Diferentemente dos motores síncronos convencionais de excitação elétrica, os motores síncronos de ímã permanente utilizam ímãs no rotor, eliminando a necessidade de corrente de magnetização. Isso resulta em menores perdas elétricas, maior eficiência global do sistema e redução da corrente consumida, especialmente em aplicações de regime contínuo.
Esses motores são projetados para operação em conjunto com inversores de frequência, permitindo controle preciso de velocidade e torque em aplicações como bombas, ventiladores, compressores, extrusoras, máquinas de processo e projetos de retrofit energético, mantendo intercambialidade mecânica com motores de indução padrão IEC.
“Com esse portfólio, a Kalatec amplia suas soluções em motores elétricos industriais até 500kW oferecendo alternativas modernas e eficientes para empresas que buscam redução de consumo de energia, confiabilidade operacional e adequação às normas atuais de eficiência energética.”
Afirma Engenheiro Elétrico Antônio Araújo, Diretor Comercia da Kalatec Automação e especislista em Gestão de O&Ms.

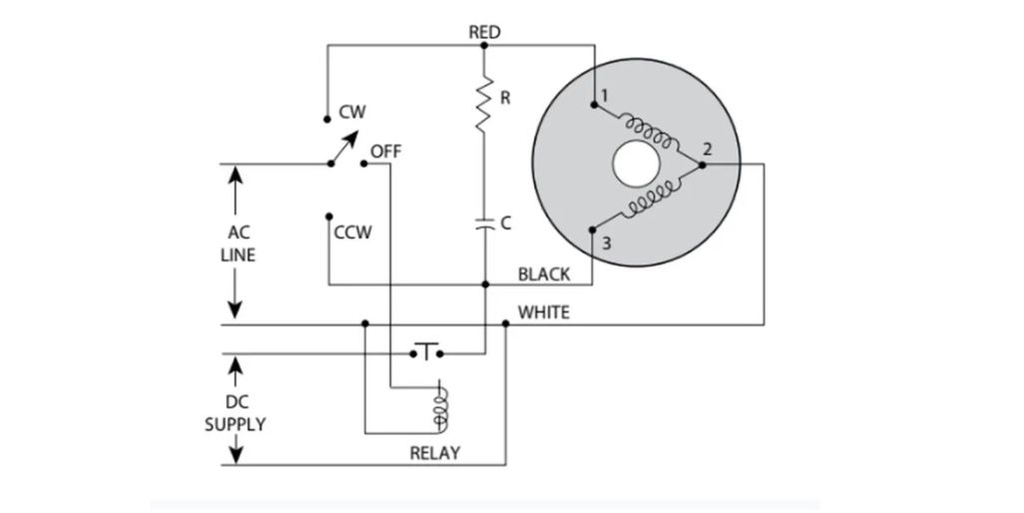

Como funciona um motor síncrono?
O funcionamento de um motor síncrono se dá a partir da alimentação do estator, via corrente alternada e do rotor, via corrente contínua que ocorre por meio de uma excitatriz. O rotor gira em sincronia com o campo magnético girante produzido pela corrente no estator.
Isso acontece especialmente por conta da incapacidade desse tipo de motor de dar partida por conta própria. Em geral, é necessário um capacitor de partida para auxílio no impulso inicial.
Esse equipamento e um motor de indução (um agente auxiliar, do tipo gaiola) ajudam a dar partida e permitem que o motor alcance sua velocidade síncrona.
Quando isso acontece, temos um fenômeno conhecido como rotação síncrona — a velocidade permanece constante para qualquer carga, desde que tudo esteja dentro dos limites de capacidade do motor.
Tipos de motores síncronos
Os motores síncronos podem ser classificados em diferentes tipos, dependendo de suas características e aplicações. Os principais tipos são:
- Motor Síncrono de Ímã Permanente: Usa ímãs permanentes no campo do rotor. Comum em aplicações que exigem alta eficiência e controle preciso, como em veículos elétricos.
- Motor Síncrono com Bobinas de Excitação: O rotor é equipado com bobinas que recebem corrente contínua para criar um campo magnético. Usado em aplicações industriais de alta potência.
- Motor Síncrono de Relutância: Baseia-se no princípio de relutância magnética. Não requer bobinas de excitação ou ímãs permanentes, sendo mais simples e econômico.
- Motor Síncrono de Anéis Deslizantes: Possui anéis deslizantes que permitem a transferência de corrente para o rotor. Usado em aplicações de alta potência e em sistemas que exigem variação na velocidade.
- Motor Síncrono de Alta Velocidade: Projetado para operar em altas velocidades, frequentemente utilizado em turbinas e geradores.
- Motor Síncrono de Baixa Velocidade: Ideal para aplicações que requerem baixa velocidade e alto torque.
Quais são as características de um motor síncrono?
Um motor síncrono possui várias características próprias que o diferenciam de outros tipos de motores elétricos e que fazem dele uma escolha popular em muitas aplicações que exigem precisão e eficiência. Dentre as tantas, podemos destacar as seguintes qualidades:
- Sincronismo: A velocidade do rotor nesse tipo de motor é igual à frequência da corrente alternada que o alimenta. Isso significa que o motor opera a uma velocidade constante, independentemente da carga (dentro de certos limites). Vale destacar que, quando submetidos a uma carga excessiva, motores desse tipo perdem o sincronismo e chegam a interromper o funcionamento.
- Alimentação: Pode ser alimentado por corrente alternada ou, em alguns casos, por corrente contínua através de um sistema de excitação.
- Fator de potência: O motor síncrono pode operar com fator de potência ajustável, permitindo a correção do fator de potência em sistemas elétricos, o que é vantajoso para eficiência energética.
- Controle de velocidade: A rotação do eixo funciona em sincronia com a rotação síncrona e sua velocidade não varia, independentemente da carga. A velocidade é constante e determinada pela frequência da fonte de alimentação, o que é ideal para aplicações que exigem alta precisão.
- Arranque: O arranque pode ser mais complicado, pois o motor precisa ser acelerado até a velocidade síncrona antes de ser alimentado. Podem ser necessários métodos especiais, como motores de indução auxiliares, motor usado para o lançamento auxiliar e tensão reduzida (com o uso de um autotransformador de partida, reator ou mesmo a partir da aplicação de uma resistência em série).
Por fim, vale destacar que, no geral, esse tipo de motor é um motor elétrico e trifásico, porém nada impede que motores síncronos de baixa potência sejam alimentados por uma tensão monofásica comum.
Veja também: Entenda como funciona o motor de passo e confira suas vantagens.
Onde é usado o motor síncrono?
Em grande parte, o motor síncrono tem presença maciça em diversos tipos de máquinas industriais, especialmente as de alta potência e baixa rotação. É muito usado em aplicações industriais, geradores, compressores e em sistemas que requerem controle preciso de velocidade e torque.
É um tipo de solução que ocorre em indústrias de diversos segmentos e de todos os portes, mas especialmente em processos industriais que demandam o fornecimento de uma compensação de potência reativa.
Na prática, as vantagens dos motores síncronos são úteis nas seguintes aplicações:
- Geradores em usinas hidrelétricas e termelétricas para converter energia mecânica em elétrica;
- Sistemas de transporte, correias transportadoras e moinhos;
- Misturadores e trituradores, para o controle preciso de velocidade;
- Compressores de ar e refrigerantes, onde a eficiência e a estabilidade da velocidade são essenciais;

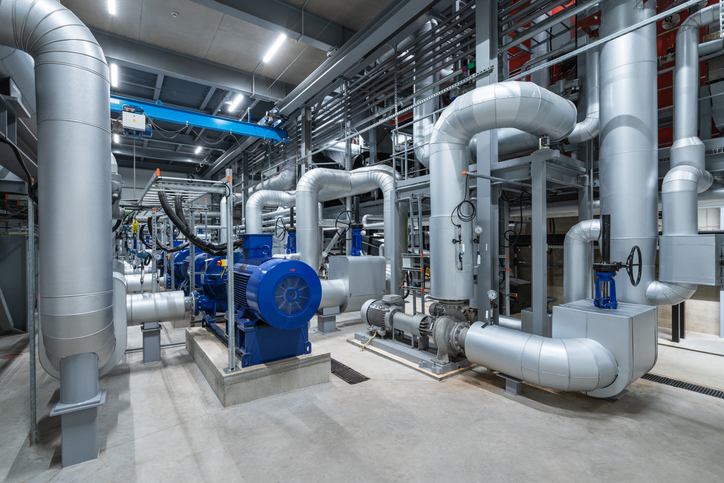

- Bombas de água e outros fluidos, especialmente em sistemas que exigem uma operação contínua e eficiente.
- Sistemas de tração em trens e veículos elétricos devido à sua capacidade de manter a velocidade constante;
- Ventiladores e sistemas de climatização, onde a eficiência energética é importante;
- Elevadores e escadas rolantes, sistemas que requerem movimentos suaves e controlados.
Onde não usar um motor síncrono?
Escolher o motor certo depende das exigências específicas da aplicação, por isso é sempre bom avaliar as necessidades antes de decidir. Há algumas aplicações que um motor síncrono não é o ideal, como por exemplo em sistemas que não requerem controle preciso de velocidade.
Motores síncronos podem ter dificuldades ao iniciar cargas pesadas, pois requerem uma velocidade de sincronização para começarem a operar. De mesmo modo, em situações de variações rápidas de carga ou de torque, os motores síncronos podem não responder adequadamente.
Além disso, em locais onde a tensão disponível é baixa ou instável, motores assíncronos geralmente têm melhor desempenho.
Motor síncrono e assíncrono: entenda as diferenças
Motores síncronos são aqueles em que o rotor gira exatamente à mesma velocidade do campo magnético girante do estator, mantendo sincronismo independentemente da carga aplicada, o que significa que não há escorregamento entre o campo magnético e o rotor.
Por outro lado, os motores assíncronos operam com base em uma diferença entre as velocidades do rotor e do campo magnético, conhecida como escorregamento.
Os motores assíncronos, também chamados de motores de indução, são mais acessíveis, confiáveis e duráveis do que outros tipos, pois não utilizam materiais caros, como ímãs permanentes.
Contudo, sua principal desvantagem é a baixa densidade energética, tornando-os um pouco mais eficientes que os motores de corrente contínua, mas ainda assim de maior porte. A implementação do controle é simples, embora a eficiência permaneça baixa.
Como saber se o motor é síncrono ou assíncrono?
Basicamente, o motor assíncrono não roda em sincronismo, mas com um “slip”, que atua de maneira independente para regular o motor nos casos em que o rotor estiver mais lento ou veloz do que sua velocidade síncrona.
Em comparativo ao motor síncrono, os motores assíncronos são mais usados em áreas em que não existe um controle do motor principal. Podemos encontrar isso, em turbinas eólicas ou mesmo na corrente de hidrelétricas.
Principais vantagens do motor síncrono
Os motores síncronos são ideais para ambientes onde eficiência, controle de velocidade e correção de fator de potência são prioridades. E a escolha entre um motor síncrono e outros tipos deve ser baseada em um diagnóstico cuidadoso das exigências do sistema e das condições operacionais.
Embora já tenhamos falado bastante sobre a conceituação do motor síncrono, vale aprofundar a análise a partir de sua aplicação e, assim, avaliar as vantagens desse modelo de motor.
Capacidade de rendimento
Os motores síncronos de ímã permanente INVT se destacam pela alta eficiência energética, podendo atingir valores superiores a 96%, de acordo com a faixa de potência e o projeto do motor. Esse desempenho é resultado da utilização de ímãs permanentes no rotor, que reduz perdas elétricas e melhora a conversão de energia elétrica em energia mecânica.
Os motores síncronos INVT atendem às classes elevadas de eficiência energética, alcançando o nível IE4, o que evidencia a baixa dissipação de perdas durante a operação e contribui diretamente para a redução do consumo de energia elétrica em aplicações industriais.
Além da elevada eficiência, os motores síncronos INVT operam com fator de potência elevado, próximo de 0,98, reduzindo a corrente elétrica necessária para entregar a mesma potência mecânica quando comparados a motores convencionais. Na prática, isso resulta em menor aquecimento do motor e do sistema elétrico, além de redução dos custos operacionais, especialmente em aplicações de funcionamento contínuo.
Eficiência
Projetados para regime de operação contínua, os motores síncronos de ímã permanente mantêm desempenho energético estável ao longo do tempo. O sincronismo entre o rotor e o campo magnético do estator, sem escorregamento, contribui para uma eficiência consistente dentro das condições nominais de carga e velocidade.
Esse comportamento torna os motores síncronos INVT especialmente adequados para aplicações industriais contínuas, nas quais eficiência energética, confiabilidade operacional e redução de custos ao longo da vida útil do equipamento são fatores decisivos.
Velocidade
A velocidade do motor síncrono é proporcional à frequência aplicada e ao número de polos. Em motores síncronos de ímã permanente INVT, a operação com inversor permite controle preciso da rotação, inclusive em frequências nominais de 100 Hz, ampliando a faixa de velocidades disponíveis sem perda de sincronismo.
Correção do fator de potência
A correção do fator de potência em motores síncronos refere-se à capacidade desses motores de melhorar a eficiência do sistema elétrico, ajustando a relação entre a potência ativa (real) e a potência reativa.
Em outras palavras, motores síncronos são capazes de fornecer potência reativa para a rede elétrica, o que reduz a necessidade de compensação adicional, o que é vantajoso em instalações industriais.
Custo-benefício
Embora o custo inicial de aquisição e instalação de um motor síncrono possa ser mais alto do que o de um motor assíncrono, os benefícios de eficiência e economia de energia em longo prazo podem compensar essa diferença.
Com menor consumo de energia e custos de operação reduzidos, o retorno sobre o investimento pode ser significativo ao longo do tempo. Além disso, o custo de manutenção é relativamente baixo.
Como fazer a manutenção de um motor síncrono?
Realizar a manutenção regular de um motor síncrono é crucial para garantir seu bom desempenho e confiabilidade. A seguir vamos elencar algumas dicas práticas para essa finalidade.
- Examine periodicamente o motor para identificar sinais de desgaste, corrosão ou danos na carcaça;
- Cheque as conexões elétricas, verifique se há folgas, oxidação ou sinais de superaquecimento;
- Realize constantemente a limpeza a seco do motor;
- Faça a devida lubrificação do motor, inspecione os rolamentos e aplique lubrificante de acordo com as especificações do fabricante;
- Monitorar a temperatura do motor durante a operação, temperaturas excessivas podem indicar problemas;
- Certifique-se de que o motor está corretamente alinhado com a carga que está acionando, do contrário pode ocorrer o desgaste prematuro;
- Verifique as correntes e tensões de operação para garantir que estão dentro das especificações;
- Monitore o fator de potência e tome medidas se estiver abaixo do ideal.
Quais os principais cuidados com um motor síncrono?
Alguns cuidados com um motor síncrono são fundamentais para garantir sua operação eficiente e prolongar sua vida útil. Por isso, é importante seguir sempre um plano de manutenção preventiva conforme as diretrizes do fabricante.
Além do mais, é essencial verificar se a instalação está correta e que o motor esteja devidamente alinhado com a carga, evitando desgaste excessivo. A tensão e a frequência da alimentação elétrica devem estar dentro dos limites especificados, evitando sobrecargas.
Instalar dispositivos de proteção, como disjuntores e relés de sobrecarga, ajudam a proteger o motor contra condições adversas. Testes periódicos de isolamento dos enrolamentos são cruciais para prevenir falhas e curtos.
Temperaturas excessivas podem danificar o motor, por isso, vale manter o sistema de resfriamento em bom estado e instalar sensores de controle de temperatura. Além disso, a base do motor deve ser sólida e nivelada para evitar vibrações e desalinhamentos.
Dúvidas frequentes
Dentre as dúvidas frequentes a respeito da funcionalidade de um motor síncrono, destacamos duas delas a seguir.
Qual a diferença entre motor de indução e motor síncrono?
Os motores síncronos funcionam de maneira bastante semelhante aos motores de indução, mas com uma diferença fundamental: eles operam a uma velocidade constante, determinada pelo campo magnético.
Isso se deve basicamente à sua estrutura. Enquanto o motor de indução utiliza uma gaiola de condutores para gerar o campo magnético, os motores síncronos geralmente têm ímãs permanentes já magnetizados.
Assim, a corrente que flui pelo motor é menor e serve apenas para compensar as perdas dos ímãs, aumentando assim a eficiência do motor.
Por que o motor síncrono não consegue partir sozinho sob carga?
Diferentemente do motor de indução, o motor síncrono não apresenta escorregamento entre o rotor e o campo magnético do estator. Por esse motivo, nas versões tradicionais ligadas diretamente à rede elétrica, ele não consegue partir sozinho sob carga, exigindo métodos auxiliares de partida.
Já nos motores síncronos de ímã permanente PMSM, como os utilizados atualmente em aplicações industriais com controle eletrônico, a partida é realizada por meio de um inversor de frequência adequado, como por exemplo a série GD350A da INVT. O inversor controla a corrente e a frequência desde a partida, permitindo que o motor desenvolva torque a partir de baixas velocidades e atinja o sincronismo de forma controlada, mesmo com carga acoplada
Conheça a Kalatec Automação!
A Kalatec Automação é especializada em automação industrial e conta com uma expertise de mais de 35 anos no mercado!
Nossa empresa possui soluções para o seu negócio em sua ampla gama de produtos e inovações de alta qualidade em seu catálogo! Entre eles temos diversos tipos de motores, servo motores, atuadores, controladores e sistemas de conectividade.
Conheça nosso site, entre em contato com nossa equipe e saiba como podemos ajudar!
Conclusão
Em conclusão, podemos afirmar que o motor síncrono representa uma solução eficiente e confiável para diversas aplicações industriais e comerciais, destacando-se pela sua capacidade de operar em velocidade constante e por sua eficiência energética.
Sua construção, que pode incluir ímãs permanentes ou enrolamentos excitados, permite uma redução nas perdas elétricas e um melhor desempenho em comparação com outros tipos de motores.
Embora apresentem desafios, como a dificuldade de partida sob carga, os benefícios que oferecem, especialmente na correção do fator de potência e na precisão do controle de velocidade, tornam-nos uma escolha valiosa em ambientes que exigem alta performance.
Esperamos que este conteúdo tenha te ajudado a analisar a melhor opção para a sua empresa!
