Motor de passo aquecendo: quando é normal e quando é problema?

O aquecimento do motor de passo durante a operação nem sempre indica um problema. A geração de calor é uma característica normal desse tipo de equipamento, inclusive quando permanece energizado em repouso.

No entanto, temperaturas excessivas podem indicar configurações inadequadas do driver, problemas de dissipação térmica ou condições de operação incompatíveis com as especificações do equipamento.

Mas como identificar quando o aquecimento é normal e quando exige atenção? Neste artigo, você entenderá as principais causas do aumento de temperatura, como avaliar os sinais de superaquecimento e quais medidas ajudam a evitar falhas.

Também apresentaremos uma simulação térmica do motor de passo KML092F07, demonstrando como as condições de instalação e o tempo de operação influenciam sua temperatura.

Motor de passo aquecendo é normal?

Sim. O aquecimento é um comportamento esperado nos motores de passo, pois a circulação de corrente elétrica pelos enrolamentos gera calor durante a operação. Isso também ocorre quando o motor permanece energizado em repouso, já que a corrente de retenção mantém o campo magnético necessário para sustentar a posição do eixo.

Entretanto, é importante diferenciar o aquecimento normal do superaquecimento. A temperatura admissível depende das especificações do fabricante, da classe de isolamento, das condições de operação e do ambiente de instalação. Temperaturas elevadas não indicam necessariamente uma falha, desde que permaneçam dentro dos limites estabelecidos para o motor.

Para avaliar se o aquecimento é normal, é necessário verificar a configuração de corrente do driver, as condições de ventilação e dissipação de calor e o regime de trabalho. Quando a temperatura ultrapassa os limites especificados, pode comprometer o isolamento dos enrolamentos e a confiabilidade do motor.

Como saber se a temperatura está alta demais?

Para identificar se o motor de passo está aquecendo além do esperado, é necessário medir sua temperatura com um termômetro infravermelho ou sensor de contato, sem depender apenas da percepção pelo tato. A medição deve ser realizada na carcaça do motor, considerando que a temperatura interna dos enrolamentos pode ser superior à temperatura medida externamente.

O limite de temperatura admissível varia conforme o modelo, a classe de isolamento e as especificações do fabricante. Por isso, não existe um valor único de temperatura da carcaça que indique superaquecimento em todos os motores de passo. A avaliação deve considerar os limites térmicos estabelecidos para o equipamento e as condições reais de operação.

Além da temperatura máxima atingida, é importante observar como o motor aquece ao longo do tempo. Um aumento contínuo de temperatura pode ser esperado até que o motor atinja o equilíbrio térmico.

Entretanto, temperaturas acima dos limites especificados, aquecimento anormal em relação às condições habituais ou alterações no desempenho exigem investigação. A análise deve incluir a corrente configurada no driver, o regime de trabalho (duty cycle), a temperatura ambiente e as condições de dissipação de calor.

Quanto um motor de passo pode aquecer? Simulação térmica do KML092F07

Com mais de 400 mil motores de passo vendidos, a Kalatec reúne experiência no fornecimento de soluções para automação industrial. Para demonstrar como as condições de operação e instalação influenciam o aquecimento desses equipamentos, a empresa desenvolveu uma simulação térmica do modelo KML092F07 , um motor NEMA 34 acionado pelo driver STR6.

O estudo considera diferentes configurações de ligação elétrica e condições de dissipação de calor, permitindo estimar a temperatura dos enrolamentos durante a operação.

Nas condições estabelecidas para o cálculo, a temperatura estimada da bobina variou entre 52 °C e 76 °C, dependendo da configuração elétrica e da forma de fixação do motor.

Os resultados apresentados a seguir são estimativas teóricas, obtidas por meio de um modelo de cálculo térmico, e não medições experimentais. As temperaturas reais podem variar conforme as características da aplicação, as condições de montagem e o ambiente de operação.

Condições utilizadas na simulação térmica do KML092F07

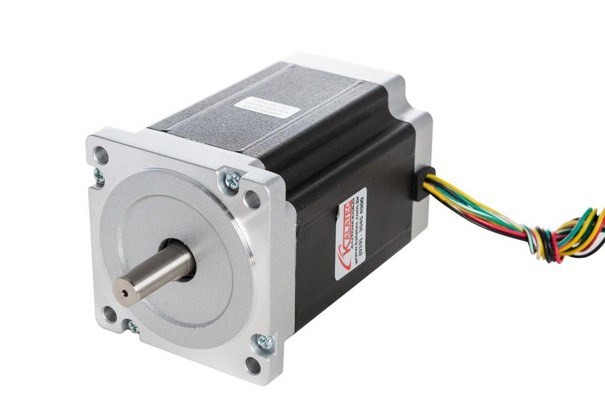

Para a simulação térmica, foi utilizado o motor de passo KML092F07, um modelo NEMA 34 do catálogo da Kalatec, acionado pelo driver STR6. O cálculo considerou uma temperatura ambiente de 40 °C e um ciclo de trabalho composto por 50% do tempo em movimento e 50% em repouso, com redução da corrente para 50% durante as paradas (Idle current).

O estudo também comparou as ligações série e paralelo e três condições de instalação: motor com flange isolada, fixação em chapa de alumínio e fixação em alumínio com ventilação forçada.

As principais condições consideradas no modelo estão apresentadas na tabela a seguir.

Como a instalação influencia a temperatura do motor de passo?

A forma de instalação do motor de passo influencia diretamente sua capacidade de dissipar calor. Quando fixado a uma estrutura metálica, parte do calor gerado nos enrolamentos pode ser transferida por condução térmica para a superfície de montagem. Já em instalações com menor contato térmico, a dissipação depende principalmente da troca de calor com o ar ao redor do motor.

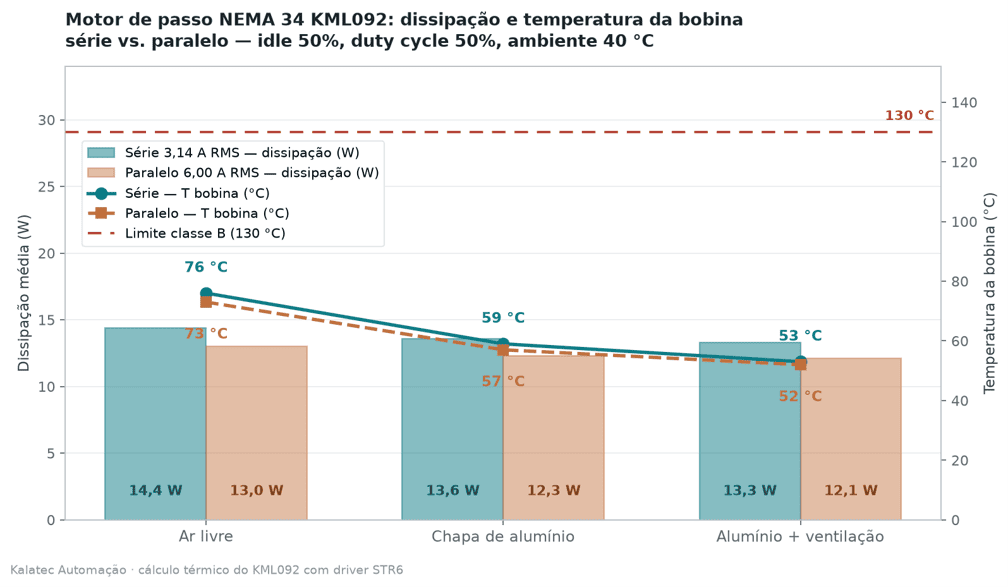

Na simulação térmica do KML092F07, foram comparadas três condições de instalação: motor com flange isolada, fixação em chapa de alumínio e fixação em alumínio com ventilação forçada.

Os resultados indicaram que, na ligação série, a temperatura estimada da bobina passou de 76 °C, na instalação ao ar livre, para 59 °C com a fixação em chapa de alumínio, uma redução de 17 °C. Com a adição de ventilação forçada, a temperatura calculada caiu para aproximadamente 53 °C.

Na ligação paralelo, o comportamento foi semelhante, com temperaturas estimadas de 73 °C ao ar livre, 57 °C com chapa de alumínio e 52 °C com alumínio e ventilação.

Nota: O limite de 130 °C indicado no gráfico corresponde à classe B de isolamento dos enrolamentos e não deve ser interpretado como a temperatura máxima de operação permitida para o motor completo.

Quanto tempo o motor de passo leva para atingir sua temperatura de operação?

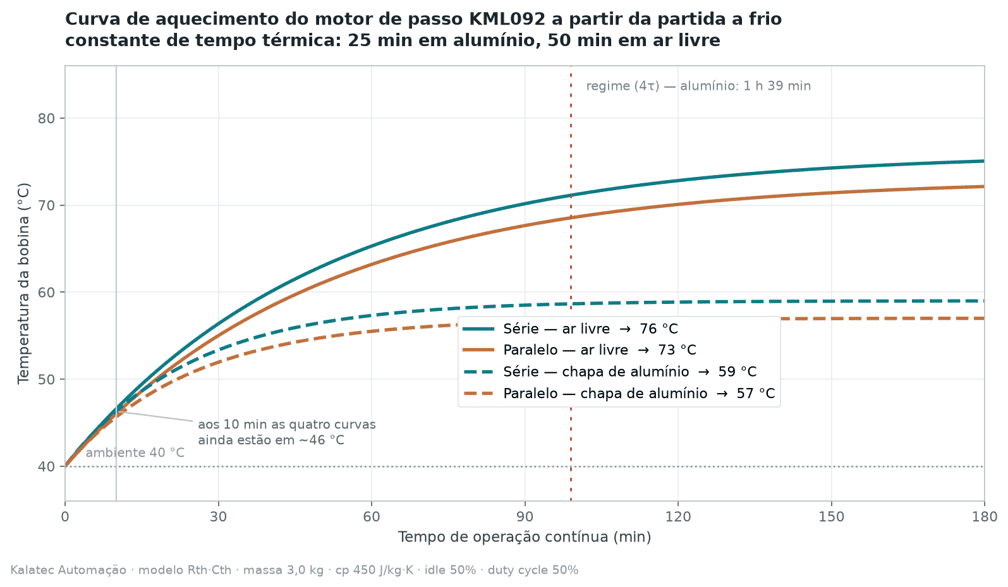

O motor de passo não atinge sua temperatura de equilíbrio imediatamente após a partida. O gráfico abaixo apresenta a evolução da temperatura estimada da bobina do KML092F07 durante 180 minutos de operação, considerando diferentes condições de instalação.

O calor gerado nos enrolamentos se acumula gradualmente até que a geração e a dissipação de calor entrem em equilíbrio. Na simulação térmica do KML092F07, a temperatura estimada da bobina foi de aproximadamente 46 °C após 10 minutos, independentemente da fixação. Ao final de 180 minutos, chegou a cerca de 75 °C ao ar livre e 59 °C com fixação em chapa de alumínio.

Principais causas do aquecimento do motor de passo

O aquecimento do motor de passo está relacionado à corrente elétrica que circula pelos enrolamentos, ao regime de operação e à capacidade de dissipação de calor.

Quando a temperatura ultrapassa os limites estabelecidos pelo fabricante, é necessário investigar as condições elétricas, mecânicas e de instalação do equipamento.

Conheça as principais situações que podem contribuir para o superaquecimento do motor de passo  e saiba como identificá-las.

Corrente do driver acima do especificado

A corrente elétrica é um dos principais fatores que influenciam a geração de calor nos enrolamentos do motor de passo.

Para evitar esse problema, a corrente do driver deve ser configurada conforme as especificações do motor, considerando o tipo de ligação dos enrolamentos e a forma como o fabricante do driver define os valores de corrente RMS e de pico.

Também é importante verificar se o motor permanece energizado durante as paradas. Quando a aplicação permite, a redução automática da corrente em repouso pode diminuir a geração de calor, desde que o torque de retenção permaneça suficiente para manter a posição do eixo.

Configuração incorreta do driver

Uma configuração inadequada do driver pode elevar a temperatura do motor de passo, mesmo quando o equipamento opera dentro das condições mecânicas previstas para a aplicação.

Um dos pontos que exigem atenção é a diferença entre corrente RMS e corrente de pico. Dependendo do modelo do driver, o valor utilizado na configuração pode ser expresso de maneiras diferentes. Interpretar incorretamente esses parâmetros pode resultar em uma corrente superior à recomendada para os enrolamentos.

A corrente de retenção e os demais parâmetros do driver devem ser ajustados conforme as especificações do motor, considerando a ligação elétrica, o torque necessário e o comportamento térmico do conjunto.

Motor subdimensionado para a carga

Um motor de passo subdimensionado pode não fornecer o torque  necessário para movimentar a carga nas condições de velocidade e aceleração exigidas pela máquina.

Nessas situações, aumentar a corrente do driver na tentativa de compensar a falta de torque pode elevar as perdas elétricas e provocar superaquecimento, especialmente quando o ajuste ultrapassa os limites especificados para o motor.

Ventilação e dissipação de calor insuficientes

A capacidade de dissipação térmica influencia diretamente a temperatura de operação do motor de passo. O calor gerado nos enrolamentos é transferido para a carcaça e, posteriormente, para o ambiente e para a estrutura de fixação.

Quando o motor é instalado em compartimentos fechados, ambientes com temperatura elevada ou estruturas que dificultam a transferência de calor, sua temperatura pode aumentar mesmo com a corrente corretamente configurada.

A fixação em superfícies metálicas com contato térmico adequado pode favorecer a dissipação por condução. Dependendo das condições de instalação, a ventilação forçada também pode contribuir para reduzir a temperatura do conjunto.

Regime de trabalho e tempo em operação

O regime de trabalho influencia a quantidade de calor gerada pelo motor de passo ao longo do tempo. Mesmo quando não há movimento, a corrente de retenção pode continuar circulando pelos enrolamentos para manter o eixo na posição desejada.

Em aplicações com longos períodos de operação, o motor pode continuar aquecendo até atingir o equilíbrio térmico. Já em ciclos intermitentes, o comportamento depende do tempo de movimento, da corrente aplicada durante as paradas e das condições de dissipação de calor.

Sobrecarga, atrito ou travamento mecânico

Problemas mecânicos, como rolamentos  desgastados, desalinhamento de eixos, atrito excessivo ou travamentos parciais, podem aumentar o torque necessário para movimentar a carga e comprometer o funcionamento do motor de passo.

Entretanto, em sistemas com drivers de controle de corrente, uma sobrecarga mecânica não provoca necessariamente aumento da corrente nos enrolamentos. Portanto, o travamento não deve ser interpretado automaticamente como causa de sobrecorrente ou superaquecimento.

O que fazer quando o motor de passo está aquecendo demais

Quando o motor de passo apresenta aquecimento excessivo, verifique a temperatura e a corrente configurada no driver, comparando-as com os limites especificados pelo fabricante. Avalie também a ventilação, a temperatura ambiente e as condições de fixação do motor.

Caso o motor permaneça energizado durante longos períodos de parada, considere reduzir a corrente em repouso, desde que o torque de retenção seja suficiente para a aplicação. Se houver ruídos, vibrações anormais ou perda de passos, investigue possíveis problemas mecânicos, como atrito excessivo ou desalinhamento.

Após os ajustes, monitore a temperatura em condições normais de operação. Se o superaquecimento persistir, revise o dimensionamento e as condições de funcionamento do conjunto antes de considerar a substituição do motor.

Quando o aquecimento indica que o motor precisa ser substituído?

A substituição do motor de passo pode ser necessária quando há sinais de danos permanentes, como odor de isolamento queimado ou perda de torque que persiste após a correção de problemas elétricos e mecânicos.

Temperaturas acima dos limites especificados pelo fabricante podem comprometer o isolamento elétrico e outros componentes internos. A medição da resistência dos enrolamentos e os testes de isolamento elétrico podem auxiliar na identificação de possíveis danos.

Se o motor continuar apresentando perda de passos, ruídos anormais ou aquecimento excessivo mesmo após os ajustes do driver e a verificação da carga mecânica, é recomendável realizar uma avaliação técnica para identificar a causa e determinar a necessidade de reparo, redimensionamento ou substituição.

Motor de passo aquecendo: principais causas e soluções

O aquecimento excessivo do motor de passo pode estar relacionado à corrente configurada no driver, à dissipação térmica insuficiente ou às condições de operação. Para evitar o superaquecimento, é importante verificar os parâmetros elétricos, o dimensionamento do motor e as condições de instalação.

Em aplicações que exigem monitoramento contínuo, sensores de temperatura  podem ser utilizados para identificar condições térmicas anormais e acionar alarmes ou sistemas de proteção.

A manutenção preventiva , associada à inspeção dos componentes mecânicos, à verificação das configurações do driver e à limpeza das superfícies de dissipação, contribui para reduzir o risco de falhas e prolongar a vida útil do motor.

Conclusão

O aquecimento do motor de passo é um comportamento normal durante a operação, mas temperaturas acima dos limites especificados pelo fabricante podem comprometer seu desempenho e sua vida útil. Por isso, é fundamental avaliar a corrente configurada no driver, o regime de trabalho e as condições de dissipação térmica.

A simulação térmica do KML092F07 demonstrou como a fixação mecânica e o tempo de operação influenciam a temperatura estimada dos enrolamentos, reforçando a importância de considerar as condições de instalação e funcionamento de cada aplicação.

Com o dimensionamento adequado, a configuração correta do driver e o monitoramento da temperatura, é possível reduzir os riscos de superaquecimento e aumentar a confiabilidade dos sistemas de automação industrial.

Perguntas frequentes sobre motor de passo aquecendo

Nesta seção reunimos respostas técnicas para dúvidas recorrentes sobre aquecimento em motores de passo, abordando causas, efeitos e soluções práticas.

Posso colocar um ventilador no motor de passo?

Sim. A ventilação forçada pode ajudar a reduzir a temperatura da carcaça, desde que o fluxo de ar seja adequado e não interfira no funcionamento do motor.

Corrente alta faz o motor de passo aquecer?

Sim. As perdas resistivas nos enrolamentos aumentam com o quadrado da corrente. Por isso, a corrente do driver deve ser ajustada conforme as especificações do motor.

Motor aquecendo pode perder passos?

Sim. O aquecimento excessivo pode comprometer o desempenho do motor e contribuir para a perda de passos, especialmente quando ele opera próximo ao limite de torque disponível.

Reduzir a corrente resolve o aquecimento?

A redução da corrente diminui a geração de calor, mas também pode reduzir o torque disponível. O ajuste deve considerar as necessidades da aplicação e os limites especificados pelo fabricante.
