Se a sua aplicação exige posicionamento preciso, baixo ruído e alto torque em baixas rotações, o motor de passo 3 fases é uma das soluções mais indicadas para automação industrial.
Diferente dos motores tradicionais de 2 fases, essa variante entrega mais suavidade de movimento e menor vibração,características fundamentais em máquinas CNC, sistemas de embalagem e equipamentos de precisão.
Neste artigo, você vai entender o que é um motor de passo trifásico, como ele funciona internamente, quais são suas vantagens em relação ao modelo de 2 fases e em quais aplicações ele realmente faz diferença.
O que é um motor de passo trifásico?
O motor de passo 3 fases é um tipo de motor elétrico brushless DC(sem escovas) que converte pulsos elétricos digitais em movimentos rotacionais discretos e precisos, chamados de “passos”.
A diferença em relação aos modelos convencionais está no número de enrolamentos internos: enquanto o motor de passo bipolar tradicional usa 2 fases, o modelo trifásico utiliza 3 conjuntos de bobinas defasadas entre si, geralmente distribuídas em 120°.
É importante não confundir esse conceito com o de motores trifásicos de indução (usados em bombas, compressores e ventiladores industriais alimentados pela rede elétrica CA).
O motor de passo 3 fases não se referem à alimentação elétrica da rede, e sim à arquitetura interna de enrolamentos do motor, controlada por um driver eletrônico específico.
Essa configuração adicional de fase permite um ângulo de passo menor e uma resolução de movimento mais refinada, o que se traduz em maior precisão de posicionamento sem a necessidade de reduções mecânicas adicionais.
Como funciona um motor de passo trifásico
O princípio de funcionamento segue a lógica de qualquer motor de passo: o eixo se move em incrementos fixos (passos) conforme os enrolamentos do estator são energizados em sequência, atraindo o rotor dentado ou magnetizado para a posição seguinte.

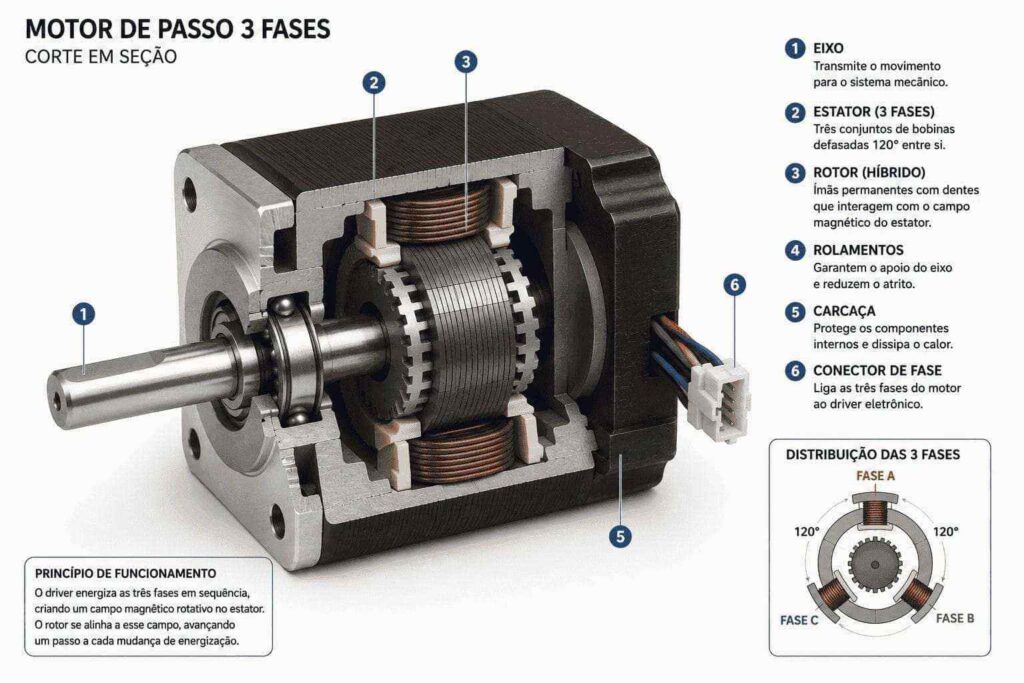

Estrutura interna do motor
Um motor de passo 3 fases é composto basicamente por:
- Estator, com 3 conjuntos de bobinas defasadas em 120°;
- Rotor, geralmente do tipo híbrido, com ímãs permanentes e dentes de ferro;
- Carcaça e rolamentos, responsáveis pela sustentação mecânica e alinhamento do eixo;
- Conector de fase, que direciona os pulsos elétricos do driver para cada uma das três fases.
Essa arquitetura de três fases permite um número maior de combinações de energização em relação ao modelo de 2 fases, resultando em passos menores e mais uniformes.
Controle das três fases e geração dos passos
O controle é feito por um driver eletrônico que energiza as fases em uma sequência específica, criando um campo magnético rotativo no estator. O rotor busca se alinhar a esse campo, avançando um passo a cada mudança de energização.
Como há três fases em vez de duas, o driver consegue gerar um número maior de estados intermediários entre uma posição e outra.
Isso resulta em um ângulo de passo naturalmente menor, geralmente de 1,2° (300 passos por volta), contra os tradicionais 1,8° (200 passos por volta) dos motores de 2 fases, mesmo sem usar micropassos.
Diferenças entre motores de passo 2 fases e 3 fases
Embora ambos operem pelo mesmo princípio de energização sequencial, as diferenças construtivas geram impactos práticos relevantes na performance da aplicação.
Comparativo de resolução e ângulo de passo
O motor de 2 fases trabalha tipicamente com ângulo de passo de 1,8°, totalizando 200 passos por volta. Já o motor de 3 fases opera com ângulo de 1,2°, alcançando 300 passos por volta de forma nativa. Isso significa que, para atingir a mesma resolução, o motor de 3 fases exige uma taxa menor de microstepping do driver, o que reduz erros acumulados de posicionamento.
Diferenças em torque, vibração e ruído
A distribuição da energização em três fases proporciona uma curva de torque mais uniforme ao longo da rotação, reduzindo as oscilações características dos motores de passo de 2 fases, especialmente em baixas velocidades, onde os efeitos da ressonância tendem a ser mais evidentes.
Isso ocorre porque as três fases são defasadas em 120°, permitindo a geração de um campo magnético mais uniforme no estator. Como resultado, há uma redução das oscilações instantâneas de torque (torque ripple), minimizando ressonâncias mecânicas e vibrações durante a movimentação. Essa característica contribui para um deslocamento mais suave e preciso, além de melhorar o desempenho em aplicações que exigem elevada repetibilidade de posicionamento.
Na prática, essa arquitetura oferece benefícios como:
- Menor vibração mecânica;
- Redução do ruído audível durante a operação;
- Curva de torque mais estável, especialmente em velocidades intermediárias;
- Maior suavidade nos movimentos, favorecendo aplicações de alta precisão;
- Menor desgaste de componentes mecânicos, como rolamentos, acoplamentos e fusos, devido à redução das vibrações.
Tabela com as diferenças de Motor de passo 2 fases x motor de passo 3 fases
| Característica | 2 fases | 3 fases |
|---|---|---|
| Ângulo de passo | 1,8° | 1,2° |
| Passos por volta | 200 | 300 |
| Vibração | Média | Baixa |
| Ruído | Médio | Baixo |
| Torque Ripple | Maior | Menor |
| Precisão | Alta | Muito alta |
Principais vantagens do motor de passo 3 fases
Entre os principais benefícios que justificam a escolha desse tipo de motor estão:
- Maior suavidade de movimento, com transições de passo menos abruptas;
- Resolução nativa superior, sem depender exclusivamente de microstepping;
- Menor nível de vibração e ruído, ideal para ambientes que exigem operação silenciosa;
- Boa relação torque x velocidade, mantendo desempenho estável em diferentes faixas de operação;
- Maior vida útil de rolamentos e acoplamentos, já que a vibração reduzida diminui o desgaste mecânico.
Precisão de posicionamento em sistemas industriais
Em sistemas de automação, a precisão de posicionamento é determinada pela combinação entre ângulo de passo, qualidade do driver e rigidez mecânica da transmissão.
Como o motor de passo 3 fases já parte de uma resolução nativa mais alta, ele reduz a dependência de reduções mecânicas ou de altas taxas de microstepping para atingir a precisão exigida.
Isso é especialmente relevante em aplicações que demandam repetibilidade em ciclos contínuos, como eixos de máquinas CNC, mesas XY de posicionamento e sistemas de dosagem, onde qualquer erro acumulado de passo pode comprometer a qualidade do processo.
Aplicações do motor de passo trifásico
O motor de passo 3 fases é amplamente empregado em aplicações de automação industrial que exigem alta precisão de posicionamento, movimentos suaves e elevada repetibilidade.
Entre as principais aplicações do motor de passo 3 fases estão
- Máquinas CNC (fresadoras, roteadoras e cortadoras a laser) Em uma máquina CNC para usinagem de alumínio, o motor de passo 3 fases proporciona movimentos mais suaves no eixo X, reduzindo vibrações durante operações de acabamento e melhorando a qualidade superficial da peça.
- Máquinas de envase: Em máquinas automáticas de envase, a menor vibração contribui para maior repetibilidade no posicionamento dos bicos dosadores, reduzindo desperdícios.
- Robôs cartesianos: Em robôs cartesianos utilizados para pick and place, a suavidade de movimento ajuda a minimizar impactos durante a movimentação de componentes frágeis.
- Equipamentos médicos e laboratoriais: utilizados em sistemas de análise, dosagem e manipulação de amostras, nos quais baixo nível de ruído, precisão e repetibilidade são requisitos essenciais para garantir a confiabilidade dos resultados.
Drivers e sistemas de controle para motores de passo 3 fases
Por possuir uma arquitetura de enrolamentos diferente do padrão bipolar de 2 fases, o motor de passo 3 fases, requer um driver desenvolvido especificamente para essa configuração. Se você deseja conhecer as opções disponíveis e as características desse tipo de motor, confira a linha de motores de passo 3 fases da Kalatec.
O driver é responsável por gerenciar a sequência de energização das três fases, controlar o nível de microstepping e garantir que o motor opere com a precisão, suavidade e estabilidade esperadas para aplicações industriais.
Ao dimensionar o driver, é importante considerar:
- Corrente nominal por fase do motor;
- Tensão de alimentação compatível;
- Resolução de microstepping suportada;
- Interface de controle (pulso/direção, RS-485, CANopen, entre outras).
A escolha correta do driver impacta diretamente no desempenho térmico do motor e na qualidade do movimento gerado.
Quando o motor de passo 3 fases é a melhor escolha?
O motor de passo 3 fases é recomendado para aplicações que exigem alta precisão de posicionamento, movimentos suaves e baixo nível de vibração, especialmente quando a carga apresenta comportamento previsível e não há necessidade de controle em malha fechada.
Essa tecnologia é amplamente utilizada em máquinas CNC, sistemas de embalagem, equipamentos de dosagem, mesas de posicionamento, robôs cartesianos e outras aplicações em que a repetibilidade do movimento é mais importante do que operar em altas velocidades.
Antes de especificar o sistema de acionamento, também é importante avaliar fatores como torque, velocidade, inércia da carga e dinâmica da aplicação. Em alguns projetos, tecnologias como os servo motores podem oferecer vantagens dependendo dos requisitos de desempenho
Se você deseja entender quando utilizar um motor de passo ou um servo motor e comparar as vantagens de cada solução, confira nosso artigo completo sobre motor de passo ou servo motor.
Cuidados na instalação e dimensionamento
Para garantir o desempenho esperado do motor de passo 3 fases, é fundamental que o sistema seja corretamente dimensionado e instalado.
Um dos principais fatores é calcular o torque necessário para a aplicação, levando em consideração a inércia da carga, o atrito do sistema e o perfil de aceleração e desaceleração da máquina.
Um dimensionamento inadequado pode provocar perda de passos, aquecimento excessivo e redução da vida útil do conjunto. Caso tenha dúvidas sobre esse processo, confira nosso guia completo sobre como dimensionar um motor de passo.
Além do dimensionamento, alguns cuidados são essenciais para garantir o melhor desempenho do sistema:
- Dimensionar corretamente o torque necessário para a carga, considerando a inércia do sistema, o atrito e o perfil de aceleração;
- Evitar operar próximo à faixa de ressonância, ajustando adequadamente as curvas de aceleração e desaceleração do driver;
- Garantir o alinhamento mecânico do eixo com o acoplamento, evitando esforços radiais desnecessários;
- Dimensionar a fonte de alimentação com margem de corrente compatível com o driver e o motor;
- Prever uma dissipação térmica adequada, especialmente em aplicações de operação contínua.
Para conhecer outras recomendações de manutenção e operação, leia nosso artigo com dicas para aumentar a vida útil do motor de passo.
A Kalatec oferece motores de passo e drivers compatíveis para aplicações industriais que exigem precisão, silêncio e confiabilidade. Fale com nossos especialistas e encontre a solução ideal para o seu equipamento.
Perguntas Frequentes
Motor de passo 3 fases é o mesmo que motor trifásico industrial?
Não. O motor trifásico industrial (de indução) é alimentado diretamente pela rede elétrica CA trifásica e usado em bombas, compressores e ventiladores. Já o motor de passo 3 fases é um motor brushless controlado por driver eletrônico, cuja “3 fases” se refere ao número de enrolamentos internos, não à alimentação elétrica.
Motor de passo 3 fases é melhor que o de 2 fases?
Depende da aplicação. O modelo de 3 fases entrega maior resolução nativa, menos vibração e ruído mais baixos, sendo vantajoso em aplicações de precisão. Já o modelo de 2 fases é mais difundido, com maior disponibilidade de drivers e menor custo, sendo suficiente para grande parte das aplicações industriais.
Conclusão
O motor de passo 3 fases é uma excelente escolha para aplicações de automação industrial que exigem alta precisão, movimentos suaves e baixo nível de vibração.
Quando corretamente dimensionado e acionado por um driver compatível, oferece desempenho confiável, elevada repetibilidade e um excelente custo-benefício para fabricantes de máquinas e integradores de sistemas.
Se você procura a solução ideal para o seu projeto, conte com a equipe da Kalatec para selecionar o motor de passo 3 fases e o driver mais adequados à sua aplicação.
