Na automação industrial, a escolha entre sistemas de controle em malha aberta e malha fechada impacta diretamente a precisão, a estabilidade e a segurança dos processos.
A diferença principal é que a malha fechada utiliza feedback para corrigir erros em tempo real, garantindo maior precisão e estabilidade, enquanto a malha aberta opera sem monitoramento da saída.
Esses dois tipos de controle são amplamente utilizados em máquinas, motores e sistemas automatizados, cada um com características próprias, custos distintos e níveis diferentes de desempenho.

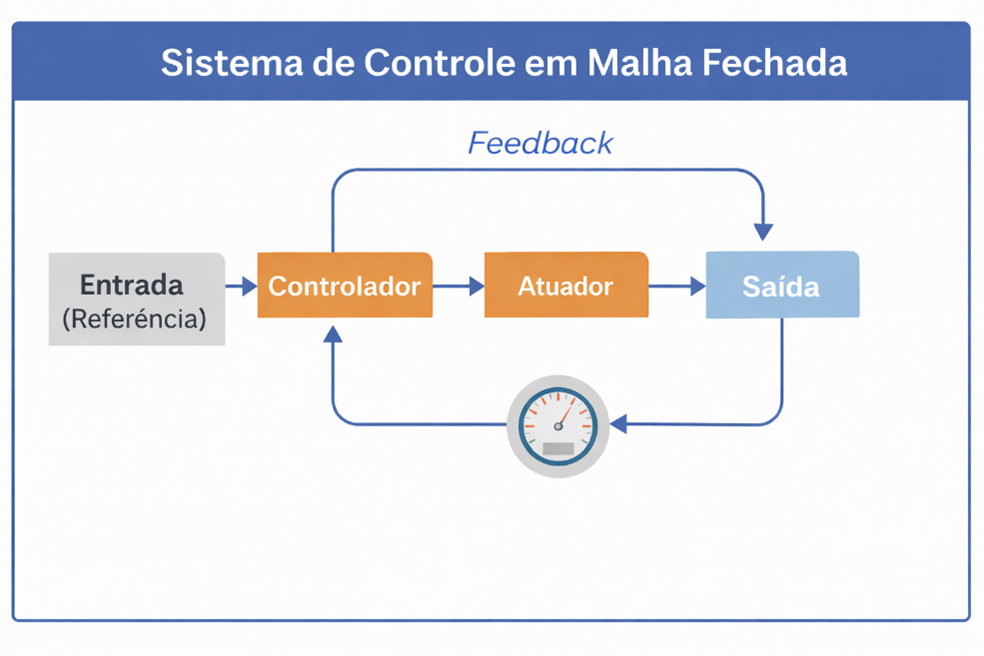

O que é um sistema de controle em malha fechada?
Um sistema de controle em malha fechada é um tipo de sistema de controle no qual a saída do sistema é constantemente monitorada e comparada com a entrada desejada (referência).
Com base nessa comparação, o sistema ajusta automaticamente suas ações para minimizar o erro entre a saída real e a saída desejada.
A principal característica de um sistema em malha fechada é o uso de feedback (realimentação), que permite ao sistema corrigir desvios e responder a mudanças no ambiente ou no próprio sistema.
O papel do feedback no controle de sistemas
- Correção de erros:
O feedback permite que o sistema compare continuamente a saída real com a entrada desejada (setpoint). Caso haja uma diferença (erro), o controlador ajusta a saída para reduzir ou eliminar esse erro.
Por exemplo, em um sistema de controle de temperatura, se a temperatura medida for inferior à desejada, o feedback aciona o aquecimento para corrigir a diferença.
- Estabilização do sistema:
O feedback ajuda a manter o sistema estável mesmo diante de perturbações externas ou internas. Ele detecta variações indesejadas na saída e realiza ajustes para evitar oscilações ou desvios.
Por exemplo, em motores elétricos, o feedback de velocidade evita que mudanças na carga causem flutuações na rotação.
- Adaptação a mudanças externas:
Sistemas com feedback são capazes de se adaptar automaticamente a condições variáveis. Isso é essencial em ambientes dinâmicos, onde fatores externos, como temperatura, pressão ou carga, podem mudar constantemente. Por exemplo, em sistemas de irrigação automatizada, o feedback ajusta o fluxo de água com base na umidade do solo. - Melhoria da precisão e eficiência:
O feedback não apenas corrige erros, mas também otimiza o desempenho do sistema, garantindo que ele funcione com máxima eficiência. Isso é especialmente importante em processos industriais, onde pequenas variações podem impactar a qualidade do produto final. - Prevenção de falhas:
Em sistemas críticos, o feedback atua como uma camada de segurança, detectando anomalias e ajustando o sistema antes que falhas graves ocorram. Por exemplo, em turbinas, o feedback monitora vibrações e ajusta a operação para evitar danos.
Importância dos sensores em sistemas de malha fechada
- Monitoramento contínuo: Os sensores garantem que a saída do sistema seja constantemente medida e comparada com o valor de referência (setpoint), permitindo correções automáticas em tempo real.
- Precisão: A qualidade da medição do sensor, como resolução, repetibilidade e linearidade, afeta diretamente a capacidade do sistema de corrigir erros de posição, velocidade ou torque.
- Tempo de resposta: Sensores rápidos e com baixa latência permitem que o sistema reaja imediatamente a variações de carga, aceleração ou perturbações externas, garantindo comportamento dinâmico adequado.
- Segurança: Em sistemas industriais, os sensores auxiliam na detecção de falhas, sobrecargas ou condições anormais de operação, acionando proteções automáticas que evitam danos ao equipamento e reduzem riscos operacionais.
- Eficiência: A realimentação fornecida pelos sensores permite que o controlador aplique apenas a energia necessária para manter o desempenho desejado, reduzindo perdas, aquecimento excessivo e consumo energético.
Exemplo prático em servomotores INVT (aplicações Kalatec)
Em servomotores Kalatec que são sistemas em malha fechada, utilizados em máquinas industriais, a realimentação é realizada por encoders, integrados ao motor. Esses sensores monitoram continuamente a posição, a velocidade e o sentido de rotação do eixo.
“Durante a operação, se ocorrer uma variação de carga mecânica, comum em aplicações de máquinas e robóticas devido a inércia e torque o sistema ajusta automaticamente a corrente aplicada ao motor, compensando o desvio e mantendo o movimento conforme o setpoint definido no CLP.”
Esse controle em malha fechada proporciona 4 principais ganhos:
- Alta precisão de posicionamento, mesmo sob cargas variáveis
- Resposta dinâmica rápida, essencial em ciclos de máquina curtos
- Estabilidade do sistema, evitando oscilações e perda de controle
- Maior eficiência energética, pois o torque é aplicado apenas quando necessário
Por essas características, os servos motores são amplamente aplicados em soluções de automação industrial.
Exemplos industriais de sistemas em malha fechada
- Controle de temperatura em fornos industriais: Sensores medem a temperatura interna, e o sistema ajusta o aquecimento automaticamente para manter o valor desejado.
- Piloto automático de aeronaves: Utiliza sensores de altitude, velocidade e direção para ajustar continuamente o voo.
- Sistemas de robótica industrial: Sensores de posição e força garantem a precisão e repetibilidade.
- Controle de nível em tanques: Sensores de nível ajustam válvulas ou bombas para manter o volume de fluido dentro de limites predefinidos.
O que é um sistema de controle em malha aberta?
Um sistema de controle em malha aberta é aquele que não utiliza feedback para ajustar sua saída. Ele executa ações com base em uma entrada pré-definida, sem monitorar ou corrigir a saída, mesmo que ocorram variações ou perturbações externas.
Como funciona a malha aberta na prática
- A entrada é enviada diretamente ao controlador, que aciona o atuador para produzir a saída.
- Não há medição ou comparação da saída com a entrada desejada.
- O desempenho depende exclusivamente da calibração inicial e das condições externas.
Exemplos industriais de sistemas em malha aberta

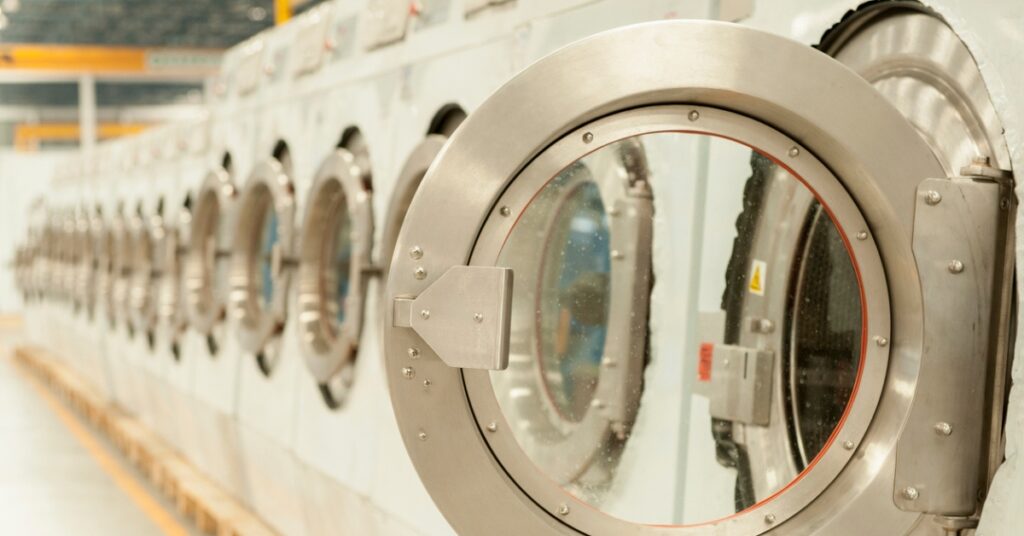

- Máquinas lavadoras de roupas industriais: Executam ciclos fixos de lavagem sem medir a limpeza das roupas.
- Controle de irrigação por temporizador: A água é liberada por um tempo definido, sem verificar a umidade do solo.
- Esteiras transportadoras simples: Movem itens a uma velocidade fixa, sem monitorar a posição ou quantidade dos objetos.
Comparação entre malha aberta e malha fechada
A tabela a seguir resume de forma objetiva as principais diferenças entre sistemas de controle em malha aberta e malha fechada, facilitando a comparação entre suas características e aplicações industrial:
| Critério | Malha Aberta | Malha Fechada |
|---|---|---|
| Uso de feedback | Não utiliza feedback | Utiliza feedback contínuo |
| Monitoramento da saída | Não há medição da saída | A saída é constantemente monitorada |
| Correção de erros | Não corrige desvios automaticamente | Corrige erros em tempo real |
| Precisão | Menor precisão | Alta precisão |
| Estabilidade | Sensível a variações externas | Alta estabilidade mesmo com perturbações |
| Complexidade do sistema | Baixa | Maior, devido a sensores e controladores |
| Custo inicial | Mais baixo | Mais elevado |
| Aplicações típicas | Processos simples e não críticos | Processos críticos e de alta performance |
Compreender essas diferenças é essencial para escolher a arquitetura de controle mais adequada, garantindo o equilíbrio entre custo, desempenho, precisão e segurança em cada aplicação industrial.
Precisão e estabilidade do sistema
A precisão é maior em sistemas de malha fechada, pois utilizam feedback para corrigir erros, enquanto sistemas de malha aberta operam sem monitorar a saída, resultando em menor precisão.
Em termos de estabilidade, a malha aberta é mais sensível a perturbações externas, enquanto a malha fechada se adapta automaticamente, garantindo maior estabilidade mesmo em condições variáveis
Custos, investimento e complexidade
A complexidade é menor na malha aberta, que é simples e fácil de implementar. Já a malha fechada exige sensores, controladores e algoritmos de feedback, tornando-a mais complexa.
Quanto ao custo, a malha aberta é mais barata devido à sua simplicidade, enquanto a malha fechada requer maior investimento inicial por conta dos componentes adicionais.
Riscos em processos críticos
Nos riscos em processos críticos, a malha aberta pode ser perigosa, pois não corrige falhas automaticamente. Por outro lado, a malha fechada é mais segura, sendo ideal para aplicações que exigem alta confiabilidade.
Vantagens e limitações de cada sistema
Malha aberta:
- Vantagens: Simplicidade, baixo custo, fácil implementação e manutenção.
- Limitações: Baixa precisão, sensibilidade a perturbações e incapacidade de corrigir erros automaticamente.
Malha fechada:
- Vantagens: Alta precisão, estabilidade, adaptação a mudanças e maior segurança em processos críticos.
- Limitações: Maior custo, maior complexidade e necessidade de sensores e controladores confiáveis.
Controle PID e sua relação com a malha fechada
O Controle PID é uma técnica amplamente utilizada em sistemas de controle em malha fechada. Ele ajusta a saída do sistema com base no erro (diferença entre a saída real e a desejada), garantindo precisão e estabilidade.
- Proporcional (P): Corrige o erro atual, ajustando a saída proporcionalmente à magnitude do erro.
- Integral (I): Elimina erros acumulados ao longo do tempo, melhorando a precisão em estado estacionário.
- Derivativo (D): Reage à taxa de variação do erro, antecipando mudanças e melhorando a estabilidade.
Relação com a malha fechada:
O PID utiliza o feedback da malha fechada para calcular e aplicar correções contínuas, garantindo que o sistema alcance a saída desejada, mesmo diante de perturbações ou mudanças nas condições operacionais. É amplamente usado em aplicações industriais, como controle de temperatura, velocidade e posição.
O controle PID só é possível em sistemas de malha fechada.
Quando a malha aberta não é mais suficiente?
A malha aberta deixa de ser suficiente quando o sistema exige precisão, estabilidade e adaptação a mudanças ou perturbações externas. Isso ocorre em situações em que:
- Erro não tolerável: Pequenas variações na saída podem comprometer o desempenho ou a qualidade do processo.
- Condições variáveis: O ambiente ou os parâmetros do sistema mudam constantemente, exigindo ajustes automáticos.
- Segurança: Processos críticos, como controle de temperatura em reatores ou velocidade em motores, precisam de monitoramento contínuo para evitar falhas.
- Eficiência: Sistemas que buscam otimização contínua não podem depender de configurações fixas.
Nesses casos, a malha fechada, com feedback, é necessária para garantir o controle preciso e confiável.
Quando migrar de malha aberta para malha fechada?
A migração de malha aberta para malha fechada é recomendada quando o sistema enfrenta desafios que a malha aberta não consegue resolver. Isso ocorre em situações como:
- Necessidade de maior precisão: Quando a saída precisa ser ajustada continuamente para atender a padrões rigorosos de qualidade.
- Ambiente com perturbações: Se o sistema opera em condições variáveis ou imprevisíveis, exigindo correções automáticas.
- Processos críticos: Em operações onde falhas podem causar danos, prejuízos ou riscos à segurança, como em indústrias químicas ou médicas.
- Eficiência e economia: Quando ajustes automáticos podem reduzir desperdícios ou melhorar o desempenho do sistema.
- Automação avançada: Para integrar sensores e controladores que otimizem o processo de forma dinâmica.
A decisão deve considerar o custo-benefício, avaliando se a complexidade e o investimento da malha fechada são justificados pelas melhorias no desempenho e segurança.
Precisa definir a melhor solução de controle para sua aplicação industrial?
A Kalatec oferece soluções completas em automação, incluindo servomotores acionamentos, com suporte técnico especializado para auxiliar no dimensionamento e na escolha do sistema ideal.
Conclusão
A diferença entre sistemas de controle em malha aberta e malha fechada está diretamente relacionada ao nível de precisão, estabilidade e segurança exigido pelo processo.
Enquanto a malha aberta atende aplicações simples e estáveis, a malha fechada é indispensável em sistemas que demandam controle preciso, adaptação a variações de carga e maior confiabilidade operacional.
A escolha correta da arquitetura de controle deve considerar fatores como complexidade do processo, criticidade da aplicação, custo total do sistema e desempenho esperado.
Em muitos casos, a migração para malha fechada representa um avanço natural na automação, proporcionando maior eficiência, qualidade e segurança ao processo produtivo.
