Quando um servomotor apresenta falhas, o impacto na produção costuma ser imediato: paradas não programadas, perda de precisão, refugo e aumento no custo de manutenção.
Em aplicações de automação industrial, onde o controle de posição, velocidade e torque é crítico, um diagnóstico rápido e preciso é essencial para restaurar o funcionamento da máquina e evitar recorrências.
Neste artigo, você aprenderá como realizar o diagnóstico de falhas em servomotores, interpretar alarmes do servo drive e identificar problemas em encoder, cabos, parametrização e componentes mecânicos.
O que é o diagnóstico de falhas em servomotores e por que ele é crítico
O diagnóstico de falhas em servomotores é o processo de identificar a causa raiz de um comportamento anormal no sistema servo.
Esse processo envolve a análise de todos os componentes do eixo:
- Servo drive
- Servomotor
- Encoder
- Cabos de potência e feedback
- Controlador (CLP, CNC ou motion controller)
- Elementos mecânicos, como redutores, acoplamentos e fusos
Como o sistema opera em malha fechada, uma falha em qualquer um desses elementos pode gerar alarmes, perda de posicionamento ou parada total do equipamento.
Impactos de um diagnóstico incorreto
Quando a causa real do problema não é identificada, é comum ocorrer:
- Troca desnecessária de componentes
- Aumento do tempo de máquina parada
- Reincidência da falha
- Custos elevados de manutenção
- Redução da disponibilidade do equipamento
Por isso, adotar uma metodologia estruturada de troubleshooting é fundamental.
Como funciona um servomotor (visão rápida para diagnóstico)
Para diagnosticar corretamente uma falha, é importante entender o princípio básico de funcionamento do sistema.
O servo drive envia corrente controlada ao motor, enquanto o encoder fornece continuamente informações de:
- Posição
- Velocidade
- Sentido de rotação
Com base nesse feedback, o drive corrige instantaneamente qualquer desvio.
Essa característica garante alta precisão, mas também torna o sistema sensível a:
- Ruídos elétricos
- Cabos danificados
- Encoder defeituoso
- Parametrização incorreta
- Sobrecarga mecânica
Se quiser entender em detalhes as características dessa tecnologia, consulte o artigo da Kalatec sobre 10 vantagens do servo motor.
Como funciona o diagnóstico: metodologia rápida
A forma mais eficiente de identificar a origem de uma falha é seguir uma sequência lógica.
- Verifique o código de alarme do servo drive
O alarme é o primeiro indicativo do problema. Ele pode apontar para falhas de:
- Sobrecorrente
- Encoder
- Sobretensão
- Comunicação
- Excesso de posição
- Consulte o manual técnico
Cada fabricante utiliza códigos próprios. O manual informa as possíveis causas e ações recomendadas.
- Inspecione cabos e conectores
Grande parte das falhas é causada por:
- Mau contato
- Rompimento interno
- Oxidação
- Blindagem inadequada
- Verifique o encoder
Problemas de feedback estão entre as causas mais comuns de alarmes intermitentes.
- Analise a mecânica
Travamentos, desalinhamentos e folgas podem sobrecarregar o servomotor.
- Revise parâmetros
Ganhos inadequados e limites incorretos também geram falhas.
- Teste o motor desacoplado
Esse teste ajuda a separar problemas mecânicos de elétricos.
Principais falhas em servomotores
Falhas elétricas em servomotores
As falhas elétricas mais comuns incluem:
- Curto entre fases
- Curto para terra
- Isolamento degradado
- Superaquecimento
- Sobretensão
- Subtensão
Sintomas típicos
- Drive em alarme de overcurrent
- Disjuntor desarmando
- Motor aquecendo rapidamente
- Odor de verniz queimado
Falhas mecânicas em servomotores
As falhas mecânicas geralmente estão associadas ao desgaste ou sobrecarga.
Exemplos
- Rolamentos danificados
- Acoplamento frouxo
- Eixo desalinhado
- Carga acima do torque nominal
- Vibração excessiva
Sintomas
- Ruídos anormais
- Oscilações
- Aquecimento
- Perda de precisão
Falhas no encoder
O encoder é responsável pelo feedback de posição.
Problemas frequentes
- Cabo rompido
- Conector com mau contato
- Interferência eletromagnética
- Encoder danificado
Sintomas
- Erro de encoder
- Perda de referência
- Motor tremendo
- Posicionamento incorreto
Falhas de comunicação
Em sistemas com redes industriais, falhas de comunicação também podem interromper o eixo.
Causas comuns
- Cabo de rede defeituoso
- Endereço duplicado
- Configuração incorreta
- Ruído elétrico
Sintomas mais comuns de falhas em servomotores
Servo motor não gira
Possíveis causas:
- Drive em alarme
- Sinal de enable ausente
- Cabo desconectado
- Torque limit ativo
Servo motor vibra ou trepida
Possíveis causas:
- Ganhos mal ajustados
- Folga mecânica
- Encoder com ruído
- Ressonância estrutural
Servo motor perde posição
Possíveis causas:
- Encoder defeituoso
- Acoplamento escorregando
- Sobrecarga
- Parâmetros incorretos
Servo motor aquece excessivamente
Possíveis causas:
- Corrente elevada
- Carga acima do nominal
- Rolamentos desgastados
- Ventilação insuficiente
Alarmes e códigos de erro frequentes
Os nomes variam entre fabricantes, mas os alarmes mais comuns incluem:
- Overcurrent
- Overvoltage
- Encoder Error
- Overload
- Position Error
- Communication Error
- Overspeed
Resumo rápido: principais sintomas, causas e ações recomendadas
Use esta tabela como um guia rápido para relacionar sintomas, causas prováveis e as primeiras ações recomendadas no diagnóstico de falhas em servomotores.
| Sintoma observado | Possíveis causas | Ação recomendada |
|---|---|---|
| Servo motor não gira | Drive em alarme, ausência do sinal de enable, freio eletromagnético acionado | Verificar códigos de alarme, confirmar o sinal Servo ON e conferir a liberação do freio |
| Servo motor vibra ou trepida | Ganhos de controle mal ajustados, folga mecânica, ruído no encoder | Executar autotuning e inspecionar acoplamentos, redutores e guias lineares |
| Servo motor perde posição | Encoder defeituoso, acoplamento frouxo, sobrecarga mecânica | Testar o encoder e verificar se o torque exigido está dentro da capacidade do sistema |
| Servo motor aquece excessivamente | Corrente acima do nominal, ventilação insuficiente, rolamentos desgastados | Medir a corrente do motor e inspecionar rolamentos e sistema de ventilação |
| Alarme de overcurrent (sobrecorrente) | Curto no motor ou nos cabos, travamento mecânico | Realizar teste de isolamento e desacoplar a carga para teste sem esforço |
| Erro de encoder | Cabo rompido, ruído elétrico, falha interna no encoder | Medir continuidade, verificar blindagem e aterramento do cabo de feedback |
| Falha de comunicação | Endereço duplicado, cabo defeituoso, interferência eletromagnética | Conferir parâmetros da rede e integridade do cabeamento industrial |
Como utilizar esta tabela no troubleshooting
Ao identificar um sintoma, comece pelas causas mais prováveis e execute a ação recomendada antes de substituir componentes. Em muitos casos, o problema está em cabos, conectores ou parametrização, e não no servomotor em si.
Dica prática da Kalatec
Em aplicações com alta dinâmica, alarmes intermitentes costumam estar relacionados a ruído no encoder, aterramento inadequado ou ajuste incorreto dos ganhos do servo drive. Por isso, sempre avalie o sistema como um conjunto: drive, motor, cabos e mecânica.

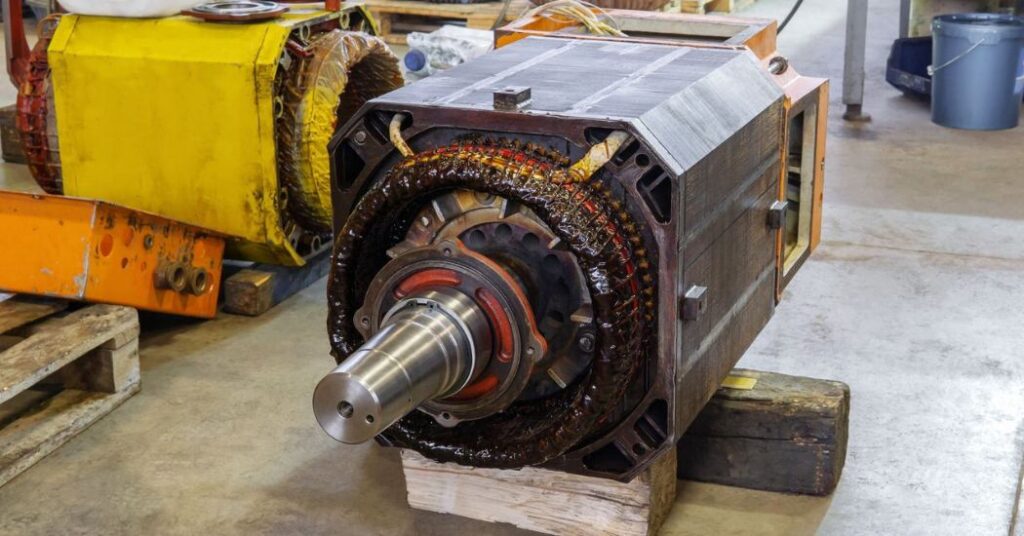

Como saber se o servomotor queimou?
Quando um servomotor sofre danos no enrolamento, o servo drive normalmente apresenta alarmes de sobrecorrente, curto-circuito ou falha de isolamento.
Os sinais mais comuns de que o servomotor pode estar queimado incluem:
- Odor de verniz queimado
- Aquecimento anormal em poucos segundos
- Disjuntor ou proteção desarmando
- Resistência de isolamento abaixo do recomendado pelo fabricante
- Alarme de overcurrent imediatamente ao habilitar o eixo
- Curto entre fases ou para terra
Testes recomendados
Para confirmar o diagnóstico, execute:
- Medição de resistência entre fases para verificar desequilíbrios.
- Teste de isolamento com megômetro, seguindo a tensão e os limites recomendados pelo fabricante.
- Inspeção visual e olfativa em busca de sinais de escurecimento ou odor característico.
- Teste com o motor desacoplado, para descartar travamento mecânico.
Quando substituir o servomotor?
A substituição é recomendada quando houver curto entre espiras, falha severa no isolamento ou quando o custo de reparo for economicamente inviável.

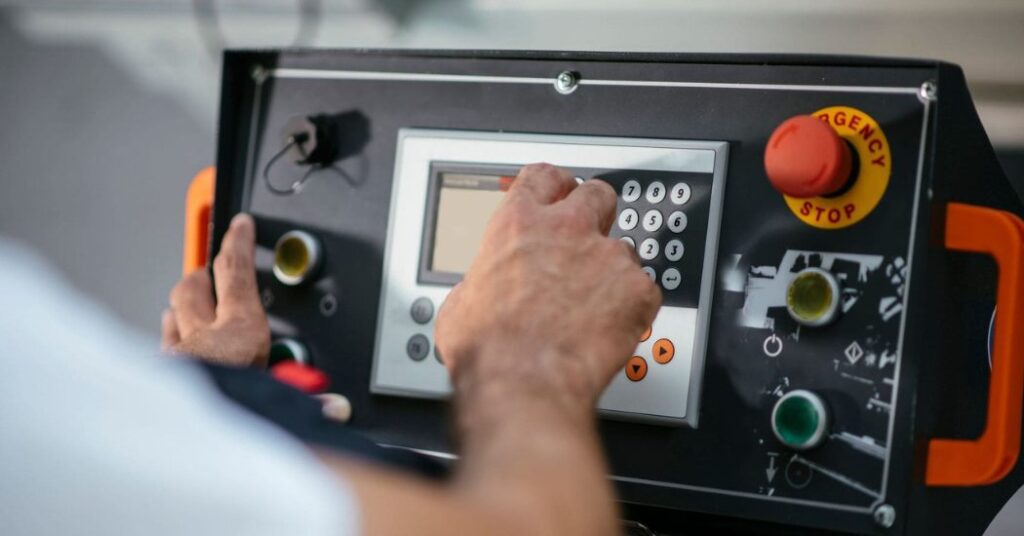

Problemas de comunicação e controle
Nem toda falha está no motor. Em muitos casos, o problema está no comando do eixo.
Verifique:
- Sinal Servo ON
- Comando de velocidade/posição
- Referência de pulsos
- Comunicação EtherCAT, Modbus ou CANopen
- Intertravamentos de segurança
Como interpretar códigos de erro de servomotores
Um alarme indica um sintoma, não necessariamente a causa raiz.
Exemplo: Encoder Error
Possíveis causas:
- Cabo rompido
- Ruído elétrico
- Conector solto
- Encoder danificado
Ações recomendadas
- Testar continuidade
- Verificar blindagem
- Conferir aterramento
- Substituir o cabo
Ferramentas essenciais para diagnóstico
- Multímetro digital
- Megômetro
- Osciloscópio
- Alicate amperímetro
- Software do fabricante
- Analisador de vibração
Testes práticos em campo para identificar falhas
Teste de isolamento
Avalia a resistência entre enrolamentos e carcaça.
Teste de continuidade
Verificar a integridade dos cabos.
Teste do encoder
Confirma a qualidade do sinal de feedback.
Teste sem carga
Se o motor opera normalmente desacoplado, a causa provavelmente é mecânica.
Árvore de falhas em servomotores (guia rápido)
Sintoma: servo motor não gira
- Há alarme no drive?
- O servo está habilitado?
- Existe comando de movimento?
- O freio do servomotor está liberado?
- Os cabos para servomotor estão conectados?
Sintoma: servo motor perde posição
- Encoder está íntegro?
- Acoplamento está firme?
- A carga excede o torque?
- Os parâmetros estão corretos?
Sintoma: sobrecorrente
- Existe curto no motor ou cabo?
- Há travamento mecânico?
- O autotuning foi realizado?
Manutenção preventiva em servomotores
Uma rotina preventiva reduz falhas e aumenta a vida útil do sistema.
Boas práticas
- Inspecionar cabos e conectores
- Monitorar temperatura
- Verificar vibração
- Conferir torque mecânico
- Realizar backup de parâmetros
- Limpar painéis elétricos
Checklist rápido para diagnóstico de falhas em servomotores
- Ler o código de alarme
- Consultar o manual
- Medir alimentação
- Inspecionar cabos
- Testar encoder
- Verificar mecânica
- Revisar parâmetros
- Testar o motor desacoplado
FAQ – Perguntas frequentes sobre falhas em servomotores
Como saber se o servo motor queimou?
Os principais indícios são:
- Baixa resistência de isolamento
- Curto entre fases
- Odor de verniz queimado
- Alarme de sobrecorrente imediato
O que causa erro de encoder?
Normalmente:
- Cabo rompido
- Ruído elétrico
- Mau contato
- Falha interna no encoder
Servo motor pode perder posição?
Sim. Isso pode ocorrer por problemas no encoder, sobrecarga ou folgas mecânicas.
Quando substituir o servomotor?
Quando houver dano no enrolamento, encoder irreparável ou custo de reparo muito elevado.
A kalatec Automação oferece suporte técnico especializado em servomotores, servo drives e sistemas de automação industrial.
Podemos ajudar você a:
- Diagnosticar alarmes e falhas intermitentes
- Parametrizar servo drives
- Selecionar cabos e acessórios
- Especificar novos servossistemas
Conheça também nossos conteúdos sobre:
Conclusão
O diagnóstico de falhas em servomotores exige uma abordagem sistemática que considere todos os elementos do sistema: drive, motor, encoder, cabos, parametrização e mecânica.
Ao seguir um processo estruturado, é possível identificar a causa raiz com mais rapidez, reduzir o tempo de máquina parada e aumentar a confiabilidade do equipamento.
Com o suporte técnico da Kalatec, sua equipe pode resolver problemas com mais segurança e eficiência, garantindo o máximo desempenho do sistema servo.
