O dimensionamento de servomotores é uma das etapas mais críticas no desenvolvimento de máquinas e sistemas automatizados. Um erro no dimensionamento de servomotores pode comprometer todo o projeto, resultando em baixa performance, sobrecarga e falhas operacionais.
Na prática industrial, dimensionar corretamente não é apenas uma questão teórica, é o que garante produtividade, precisão e confiabilidade ao longo da vida útil da máquina.
Com mais de 36 anos de atuação em automação industrial e mais de 40 mil servomotores instalados no Brasil, a Kalatec possui uma base sólida de experiência em aplicações reais, atuando diretamente com fabricantes de máquinas, integradores e equipes de engenharia.
É justamente essa experiência de campo que nos permite compartilhar aqui boas práticas e critérios técnicos que realmente fazem diferença no dimensionamento de servomotores, indo além da teoria e focando no que funciona na prática.
Embora existam softwares e empresas especializadas para essa etapa, é fundamental que o engenheiro ou projetista saiba como dimensionar servomotores e, principalmente, tenha capacidade técnica para avaliar se o servo especificado está correto ou superdimensionado/subdimensionado para a aplicação.
Neste conteúdo, você vai aprender como realizar o dimensionamento de forma estruturada e segura, considerando torque, velocidade, inércia e perfil de movimento, com uma abordagem aplicada à realidade da indústria.
O que é o dimensionamento de servomotores?
O dimensionamento de servomotores é o processo de seleção do motor ideal com base em torque, velocidade, inércia e perfil de movimento, garantindo desempenho, precisão e confiabilidade na aplicação.
Isso inclui analisar:
- Torque necessário
- Velocidade de operação
- Inércia da carga
- Perfil de movimento
O objetivo é garantir precisão, eficiência energética e vida útil do equipamento
Parâmetros no dimensionamento de servomotores
| Parâmetro | Impacto |
|---|---|
| Torque | Define capacidade de movimentação |
| Velocidade | Define produtividade |
| Inércia | Afeta estabilidade |
| Perfil de movimento | Impacta esforço mecânico |
Como dimensionar um servomotor?
O dimensionamento de servomotores deve considerar a análise conjunta de torque, velocidade, inércia da carga e perfil de movimento ao longo do ciclo de operação.
De forma geral, o processo envolve:
- Definição da carga e do tipo de movimento
- Cálculo do torque necessário (aceleração e regime)
- Avaliação da inércia da carga
- Definição da velocidade e tempo de ciclo
- Validação do torque RMS
Um dimensionamento correto garante desempenho, eficiência e maior vida útil do sistema.
Diferença entre servomotores e outros motores industriais
Servomotores diferem de motores industriais convencionais por operarem em malha fechada, permitindo controle preciso de posição, velocidade e torque com correção em tempo real.
Enquanto motores de indução e até mesmo motores de passo trabalham com controle mais limitado ou sem realimentação contínua, os servomotores utilizam feedback (encoder) para garantir alta precisão, repetibilidade e resposta dinâmica superior.
Essa diferença é fundamental no dimensionamento de servomotores, especialmente em aplicações que exigem alto desempenho, sincronismo entre eixos e controle rigoroso de movimento.
Principais diferenças dos servomotores
Os servomotores apresentam vantagens técnicas importantes em relação a outros motores industriais:
- Controle em malha fechada (feedback)
Monitoramento contínuo de posição e velocidade, com correção automática de desvios. - Alta precisão e repetibilidade
Ideal para aplicações que exigem posicionamento exato e ciclos repetitivos sem variação. - Resposta dinâmica rápida
Capacidade de acelerar e desacelerar rapidamente, reduzindo tempo de ciclo da máquina. - Controle preciso de torque
Permite aplicar exatamente o esforço necessário, evitando sobrecargas e melhorando a eficiência. - Estabilidade em diferentes condições de carga
Mantém o desempenho mesmo com variações no processo.
Essas características tornam os servomotores a escolha ideal para aplicações industriais que exigem precisão, desempenho e confiabilidade.
Quando utilizar um servomotor em aplicações industriais
Entender essas diferenças é fundamental para definir quando o uso do servomotor se justifica em um projeto.
Sua aplicação é recomendada sempre que há necessidade de controle dinâmico e preciso de movimento, especialmente em sistemas onde desempenho, repetibilidade e sincronismo são críticos.
Uma análise correta desses requisitos é o que garante um dimensionamento de servomotores eficiente e adequado à aplicação.
Aplicações industriais típicas de servomotores
Os servomotores são amplamente utilizados em máquinas onde o controle de movimento impacta diretamente o desempenho:
- Sistemas de corte e posicionamento
Aplicações que exigem precisão milimétrica e alta repetibilidade. - Dosagem, envase e embalagem
Controle preciso de volume, tempo e sincronismo com esteiras e outros eixos. - Automação de linhas de produção
Integração com CLPs e sistemas supervisórios para controle completo do processo. - Máquinas CNC e centros de usinagem
Controle simultâneo de múltiplos eixos com alta precisão. - Robótica industrial e manipuladores
Movimentos complexos com controle preciso de trajetória e velocidade.
Parâmetros fundamentais para o dimensionamento
O dimensionamento de servomotores exige a análise de diversos parâmetros mecânicos e dinâmicos da aplicação. Ignorar ou subestimar qualquer um deles pode resultar em falhas de desempenho, instabilidade ou redução da vida útil do sistema.
De forma geral, a seleção correta do servomotor deve considerar não apenas a carga estática, mas principalmente o comportamento dinâmico ao longo do ciclo de operação.
Torque necessário ao sistema
O torque é um dos principais critérios no dimensionamento de servomotores, pois define a capacidade do motor de movimentar a carga nas condições exigidas pela aplicação.
Ele é influenciado por fatores como:
- Massa da carga movimentada
- Aceleração e desaceleração do sistema
- Atritos mecânicos (guias, fusos, rolamentos)
- Tipo de transmissão (correia, fuso de esferas, redutor)
É importante considerar tanto o torque de pico (aceleração) quanto o torque em regime para garantir operação segura.
Velocidade de operação
A velocidade do servomotor deve ser compatível com o tempo de ciclo da máquina e com a cinemática do sistema.
Nesse ponto, é fundamental avaliar:
- Velocidade máxima requerida
- Tempo de deslocamento
- Relação de transmissão
Uma escolha incorreta pode gerar:
- Subdimensionamento (baixa produtividade)
- Superdimensionamento (custo elevado e baixa eficiência)
Influência da inércia da carga
A inércia da carga é um dos fatores mais críticos no dimensionamento de servomotores, pois impacta diretamente na estabilidade e resposta dinâmica do sistema.
Na prática, é necessário considerar:
- Inércia da carga refletida no eixo do motor
- Componentes rotativos e lineares
- Elementos de transmissão
Regra prática:
A relação entre a inércia da carga e a inércia do motor deve, preferencialmente, estar entre 3:1 e 10:1, dependendo da aplicação.
- Valores fora dessa faixa podem causar:
- Vibrações
- Dificuldade de controle
- Perda de precisão
Perfil de movimento
O perfil de movimento define como o sistema acelera, se desloca e desacelera ao longo do ciclo.
Os principais perfis são:
- Retangular ( recomendado apenas para relação de inércia 1:1)
- Trapezoidal (mais simples e comum)
- S-curve (curva S) (movimento suavizado, menor impacto mecânico)
Esse parâmetro influencia diretamente:
- Torque requerido
- Esforço mecânico
- Vida útil dos componentes
Perfil de movimento no dimensionamento de servomotores
Veja na prática como o perfil de movimento impacta o comportamento do sistema:
Cálculo de torque para dimensionamento de servomotores
O cálculo de torque é uma das etapas mais importantes no dimensionamento de servomotores, pois define se o motor será capaz de atender às exigências dinâmicas da aplicação.
Na prática, não basta considerar apenas um valor de torque. É necessário analisar diferentes condições de operação ao longo do ciclo, como aceleração, regime constante e variações de carga.
Qual torque usar em um servomotor?
O torque ideal de um servomotor depende das condições reais da aplicação, sendo necessário considerar três componentes principais: torque de aceleração, torque de regime e torque RMS.
Na prática:
- O torque de pico deve suportar as fases de aceleração
- O torque de regime deve garantir operação contínua
- O torque RMS deve estar abaixo do torque nominal do motor
Selecionar o torque corretamente é essencial para evitar sobrecargas, aquecimento e falhas no sistema.
Cálculo do torque de aceleração
O torque de aceleração é responsável por colocar o sistema em movimento e atingir a velocidade desejada dentro do tempo especificado.
Esse é, geralmente, o ponto de maior exigência do motor.
Ele depende principalmente de:
- Inércia total do sistema (motor + carga refletida)
- Aceleração angular requerida
- Tipo de transmissão mecânica
De forma simplificada, quanto maior a inércia da carga e menor o tempo de aceleração, maior será o torque necessário.
Na prática industrial, erros nesse cálculo podem resultar em:
- Motores subdimensionados (não atingem velocidade)
- Sobrecorrente no drive
- Perda de sincronismo
Cálculo do torque de regime
O torque de regime é o torque necessário para manter o sistema em movimento constante após a fase de aceleração.
Embora seja menor que o torque de pico na maioria das aplicações, ele é fundamental para garantir estabilidade e operação contínua.
Esse torque é influenciado por:
- Atrito mecânico (guias lineares, rolamentos, fusos)
- Forças externas (corte, compressão, carga aplicada)
- Inclinação ou esforço gravitacional (em eixos verticais)
Um erro comum no dimensionamento de servomotores é subestimar o torque de regime, o que pode causar:
- Aquecimento excessivo
- Perda de desempenho ao longo do tempo
- Redução da vida útil do sistema
Torque RMS e sua importância
O torque RMS (Root Mean Square) representa o torque equivalente ao longo de todo o ciclo de operação e é um dos parâmetros mais importantes para o dimensionamento correto do servomotor.
Diferente do torque de pico, o torque RMS considera o comportamento real do sistema ao longo do tempo, incluindo:
- Períodos de aceleração
- Movimento constante
- Paradas
Ele está diretamente relacionado ao aquecimento do motor e, consequentemente, à sua vida útil.
No dimensionamento, o valor de torque RMS deve sempre ser inferior ao torque nominal do servomotor, garantindo operação segura e contínua.
Ignorar esse parâmetro é um dos erros mais comuns em projetos, podendo levar a:
- Sobreaquecimento
- Desarme do sistema
- Falhas prematuras
A análise correta do torque de aceleração, torque de regime e torque RMS é fundamental para garantir um dimensionamento de servomotores confiável, eficiente e adequado às condições reais de operação.
Velocidade e aceleração no dimensionamento
A velocidade e a aceleração são parâmetros fundamentais no dimensionamento de servomotores, pois impactam diretamente no torque exigido, no tempo de ciclo da máquina e no desempenho geral do sistema.
Na prática, não basta atingir uma determinada velocidade, é necessário garantir que o servomotor consiga acelerar e desacelerar dentro do tempo especificado, mantendo estabilidade e precisão ao longo do movimento.
Definição da velocidade de operação
A velocidade do servomotor deve ser definida com base nos requisitos da aplicação, considerando principalmente:
- Tempo de ciclo da máquina
- Distância de deslocamento
- Tipo de transmissão (fuso, correia, cremalheira)
Em sistemas lineares, a velocidade está diretamente relacionada à rotação do motor, sendo influenciada pelo passo do fuso ou pela relação de transmissão.
Uma escolha inadequada pode resultar em:
- Baixa produtividade (velocidade insuficiente)
- Limitação mecânica do sistema
- Operação fora da faixa ideal do servomotor
Importância da aceleração no desempenho
A aceleração é um dos fatores que mais impactam o dimensionamento, pois está diretamente ligada ao torque de pico exigido pelo motor.
Quanto menor o tempo de aceleração, maior será o esforço necessário para movimentar a carga.
Esse parâmetro é crítico em aplicações como:
- Máquinas de embalagem de alta velocidade
- Sistemas pick and place
- Linhas automatizadas com ciclos curtos
Acelerações elevadas exigem:
- Servomotores com maior capacidade de torque
- Drives com resposta rápida
- Ajustes finos de controle
Relação entre velocidade, aceleração e torque
No dimensionamento de servomotores, esses três parâmetros estão diretamente interligados.
- Aumento da velocidade → pode exigir maior rotação do motor
- Aumento da aceleração → aumenta o torque necessário
- Redução do tempo de ciclo → exige maior desempenho dinâmico
Por isso, o dimensionamento deve sempre considerar o perfil completo de movimento, e não apenas valores isolados.
Impacto no tempo de ciclo da máquina
A correta definição de velocidade e aceleração influencia diretamente a produtividade do sistema.
Um dimensionamento otimizado permite:
- Redução do tempo de ciclo
- Maior eficiência operacional
- Melhor aproveitamento do equipamento
Por outro lado, parâmetros mal definidos podem gerar:
- Sobrecarga do servomotor
- Vibrações mecânicas
- Desgaste prematuro
A correta combinação entre velocidade e aceleração é essencial para garantir o desempenho esperado da aplicação e evitar sobrecargas no sistema
Influência da carga e da inércia no dimensionamento de servomotores
A inércia da carga é um dos fatores mais críticos no dimensionamento de servomotores, pois impacta diretamente na estabilidade, na resposta dinâmica e no controle do sistema.
Na prática, não considerar corretamente a inércia pode comprometer todo o desempenho da aplicação, mesmo que o torque e a velocidade estejam aparentemente corretos.
O que é inércia da carga?
A inércia representa a resistência de um corpo à variação de movimento, ou seja, quanto maior a inércia, maior será a dificuldade de acelerar ou desacelerar o sistema.
No dimensionamento de servomotores, é necessário considerar:
- Massa da carga movimentada
- Geometria do sistema (raio, distribuição de massa)
- Elementos rotativos (polias, fusos, acoplamentos)
- Tipo de transmissão
Essa inércia deve ser convertida (refletida) para o eixo do motor, permitindo uma análise correta do comportamento dinâmico.
Como calcular a inércia de carga?
O cálculo da inércia de carga depende do tipo de movimento e da geometria do sistema.
De forma geral:
- Para sistemas lineares, a inércia está relacionada à massa da carga
- Para sistemas rotativos, depende da distribuição de massa em relação ao eixo
Além disso, é necessário considerar a inércia refletida no eixo do motor, levando em conta elementos como fusos, polias e redutores.
Um cálculo preciso é fundamental para garantir estabilidade e desempenho no dimensionamento de servomotores.
Relação de inércia entre carga e motor
Um dos critérios mais importantes no dimensionamento é a relação entre a inércia da carga e a inércia do servomotor.
Regra prática utilizada na indústria:
- Relação ideal: até 5:1 (aplicações de alta precisão)
- Aceitável: até 10:1 (dependendo da aplicação)
Quando essa relação é muito alta, podem ocorrer:
- Instabilidade no controle
- Vibrações mecânicas
- Dificuldade de ajuste do servo drive
- Perda de precisão
“Na Kalatec, nossa engenharia de aplicação recomenda o uso de redutores planetários em diversas aplicações. Além de reduzir a velocidade e aumentar o torque, eles diminuem a inércia refletida ao motor (proporcional ao quadrado da redução), melhorando a dinâmica do sistema.”
Saiba mais sobre redutores planetários neste artigo específico.
Impacto da inércia no desempenho do sistema
A inércia afeta diretamente:
- Torque de aceleração → maior inércia exige mais torque
- Tempo de resposta → sistemas mais “lentos” para reagir
- Estabilidade do controle → maior dificuldade de ajuste fino
Em aplicações com ciclos rápidos, esse fator se torna ainda mais crítico, pois o sistema precisa responder com rapidez e precisão.
Estratégias para adequar a inércia
Quando a inércia da carga é elevada, algumas estratégias podem ser adotadas:
- Uso de redutores mecânicos para ajustar a relação de inércia
- Otimização do projeto mecânico (redução de massa)
- Ajuste do perfil de movimento (aceleração mais suave)
- Seleção de servomotores com maior inércia
Essas decisões fazem parte de um dimensionamento mais avançado e impactam diretamente na performance final da máquina.
Erros comuns relacionados à inércia
Durante o dimensionamento de servomotores, é comum encontrar falhas como:
- Ignorar a inércia refletida no eixo do motor
- Considerar apenas a massa, sem geometria
- Não incluir componentes do sistema (acoplamentos, fusos)
- Subestimar o impacto na dinâmica
Esses erros podem resultar em:
- Vibração excessiva
- Baixa precisão
- Instabilidade operacional
A análise correta da inércia da carga, combinada com torque, velocidade e aceleração, é o que garante um dimensionamento de servomotores realmente confiável na prática.
Exemplo prático de cálculo de torque no dimensionamento de servomotores
Para entender melhor como aplicar os conceitos de torque no dimensionamento de servomotores, vamos analisar um exemplo típico de aplicação industrial.
Dados da aplicação
Considere um sistema linear com fuso de esferas com as seguintes características:
- Massa da carga: 50 kg
- Sentido: Horizontal
- Sistema de movimentação: fuso de esferas 16mm
- Passo do fuso: 10 mm/rev
- Tempo de aceleração: 0,2 s
- Velocidade final: 0,5 m/s
- Eficiência mecânica: 90%
- Coeficiente de atrito (Guias lineares): 0,15

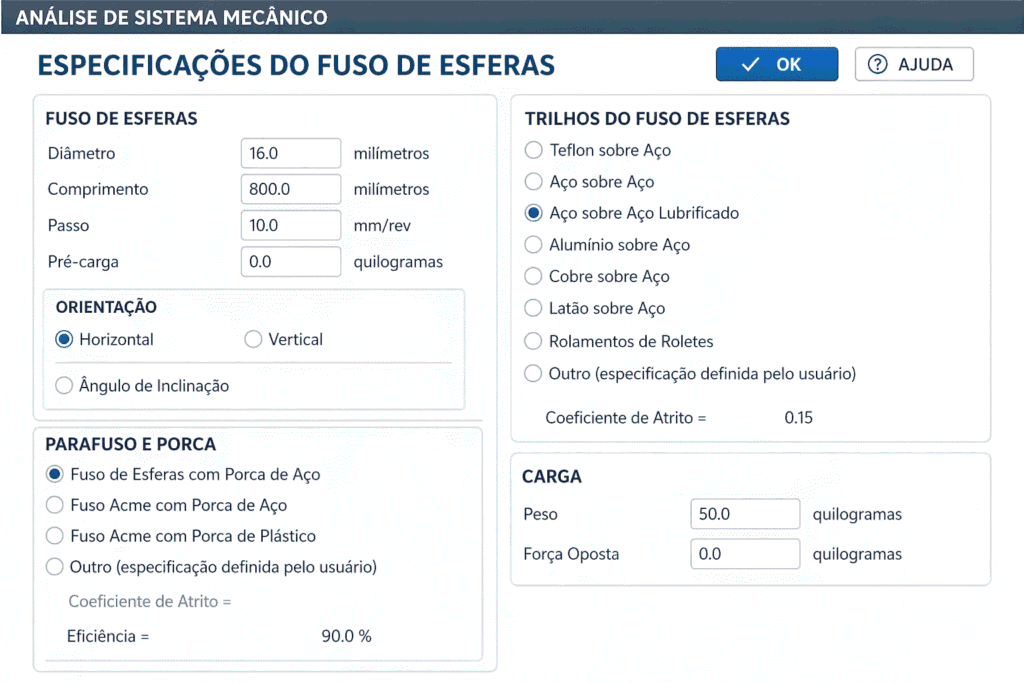

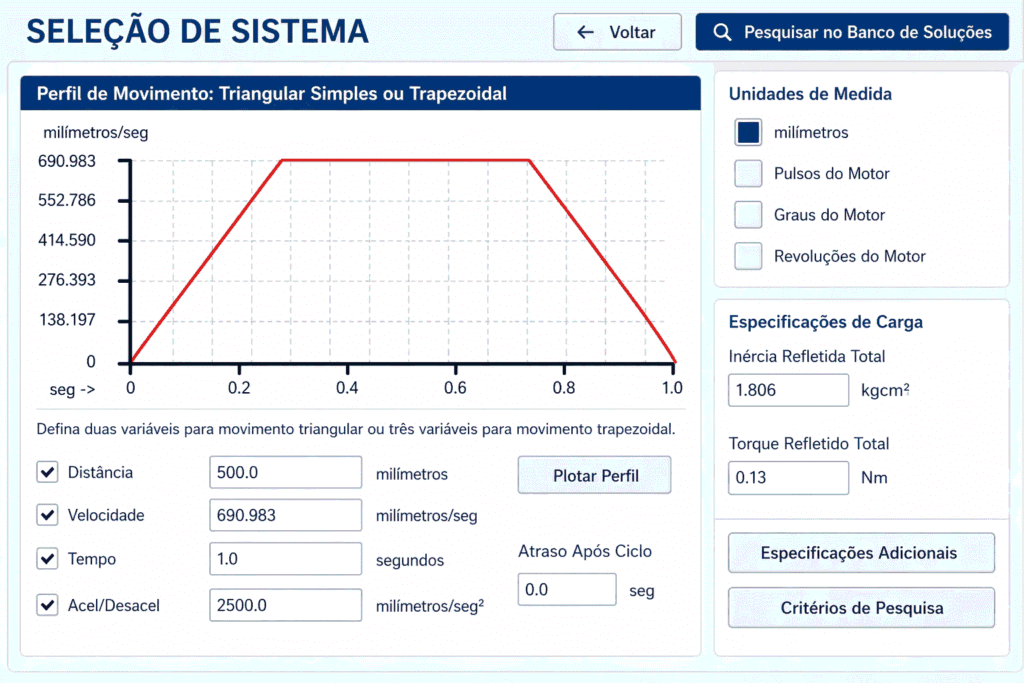

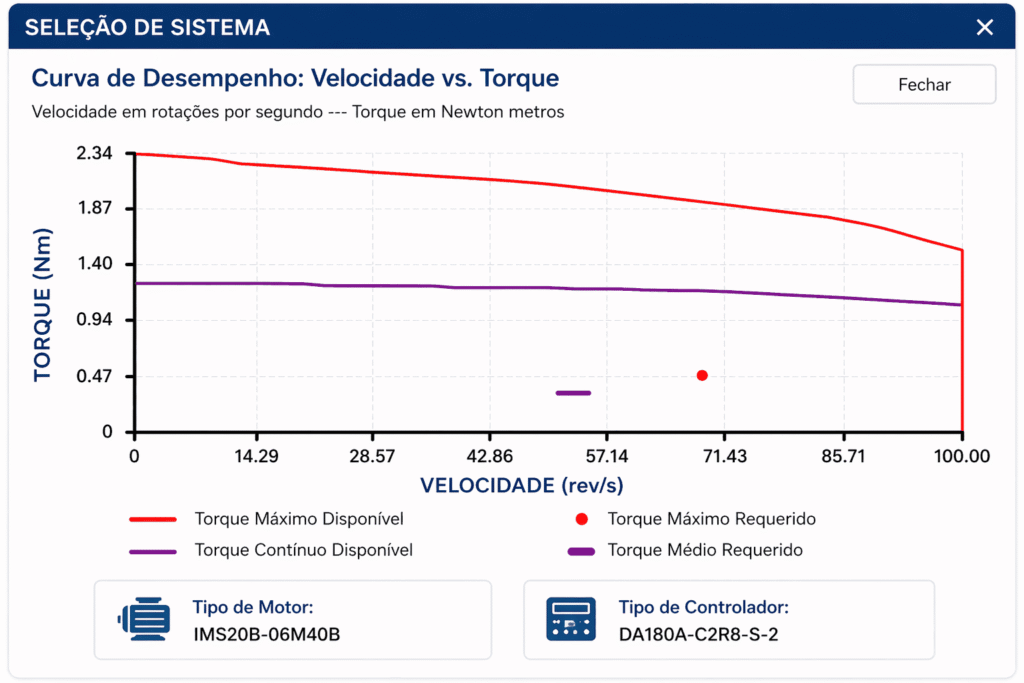

A seguir ilustraremos em paralelo ao cálculo de seleção as telas de um dos softwares de seleção de servomotores utilizado pelo nosso time de aplicação:
Cálculo da velocidade angular do motor
Primeiro, convertemos a velocidade linear em rotação do motor:
- 0,5 m/s = 500 mm/s
- Como o fuso tem passo de 10 mm, temos:
Logo: 500 / 10 = 50 rps = 3000 rpm
Cálculo da aceleração
A aceleração linear é:
a = V / t = 0,5 / 0,2 = 2,5 m/s²
Cálculo da força necessária
Agora calculamos a força para movimentar a carga:
F = m × a = 50 × 2,5 = 125 N
Conversão da força em torque
Para sistemas com fuso de esferas:
Torque ≈ (F × passo) / (2π × eficiência)
T=F⋅p2π⋅η
Substituindo:
T ≈ (125 × 0,01) / (2π × 0,9)
T ≈ 0,22 N·m
Considerações práticas sobre o resultado
Embora o valor calculado pareça baixo, é fundamental considerar:
- Margem de segurança (tipicamente 20% a 30%)
- Atritos adicionais não previstos
- Inércia do sistema (não incluída no cálculo simplificado)
- Ciclo de trabalho completo (para cálculo do torque RMS)
Na prática, o servomotor selecionado provavelmente terá torque nominal superior a esse valor para garantir operação confiável.
Na Kalatec a escolha de um servomotor não é tentativa e erro.

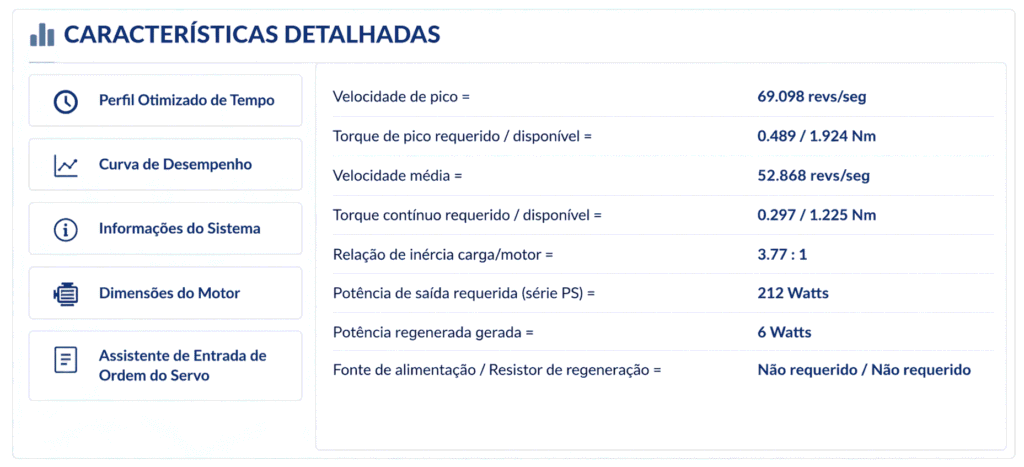

É engenharia aplicada com software de dimensionamento, veja os cálculos finais:
Onde ocorrem os erros mais comuns
Durante o dimensionamento de servomotores, é comum encontrar erros como:
- Ignorar a inércia refletida da carga
- Desconsiderar eficiência mecânica
- Utilizar apenas torque de pico
- Não calcular o torque RMS
Esse exemplo mostra como o cálculo de torque deve ser aplicado de forma estruturada no dimensionamento de servomotores, considerando não apenas valores teóricos, mas também fatores práticos da aplicação.
Integração com drivers e sistemas de controle
O desempenho de um servomotor não depende apenas do seu dimensionamento mecânico. Para que o sistema funcione de forma eficiente e precisa, é fundamental considerar a integração com o servo drive e o sistema de controle.
Na prática, o servomotor faz parte de um conjunto que inclui:
- Servo drive
- Controlador (CLP ou CNC)
- Sistema de feedback (encoder)
A correta integração desses elementos é essencial para garantir que o movimento projetado seja executado com precisão.
Função do servo drive no sistema
O servo drive é responsável por controlar o funcionamento do servomotor, interpretando comandos do controlador e ajustando corrente, velocidade e posição.
Entre suas principais funções estão:
- Controle de posição, velocidade e torque
- Processamento do feedback do encoder
- Ajuste dinâmico do comportamento do motor
- Proteção contra sobrecarga e falhas
Um servo drive mal configurado pode comprometer todo o desempenho do sistema, mesmo com o motor corretamente dimensionado.
Integração com CLP e controladores de movimento
O servomotor deve ser integrado a um sistema de controle capaz de gerenciar o movimento de forma precisa.
As principais opções incluem:
- CLPs (Controladores Lógicos Programáveis)
- Controladores de movimento dedicados
- Sistemas CNC
Essa integração permite:
- Sincronismo entre múltiplos eixos
- Execução de perfis de movimento complexos
- Automação completa do processo
Protocolos industriais como EtherCAT, Modbus e CANopen são amplamente utilizados para comunicação entre os dispositivos.
Importância do feedback (encoder)
O feedback é o que diferencia o servomotor de outros motores industriais.
O encoder fornece informações em tempo real sobre:
- Posição
- Velocidade
- Sentido de rotação
Esses dados permitem ao sistema corrigir desvios instantaneamente, garantindo:
- Alta precisão
- Repetibilidade
- Estabilidade do movimento
Sem um sistema de feedback eficiente, não há controle real em malha fechada. Nos servomotores modernos o encoder magnético é o mais utilizado devido a robustez, economia e ainda resoluções de até 23 Bits.
Ajuste e parametrização do sistema
Além da seleção correta dos componentes, é essencial realizar o comissionamento e ajuste fino do sistema.
Isso inclui:
- Ajuste de ganhos do servo (PID)
- Configuração de limites de torque e velocidade
- Otimização do perfil de movimento
- Testes de resposta dinâmica
Um ajuste inadequado pode causar:
- Vibrações
- Overshoot (ultrapassagem de posição)
- Instabilidade
Impacto da integração no dimensionamento
A integração entre motor, drive e controle influencia diretamente no sucesso do dimensionamento de servomotores.
Mesmo um cálculo correto pode falhar se:
- O drive não for compatível
- O controle não for adequado à aplicação
- O sistema não estiver bem ajustado
Por isso, o dimensionamento deve sempre ser feito considerando o sistema como um todo e não apenas o motor isoladamente.
Impacto do dimensionamento correto na eficiência do sistema
O dimensionamento de servomotores impacta diretamente a eficiência, a confiabilidade e o desempenho de sistemas automatizados. Mais do que selecionar um motor que “funcione”, o objetivo é garantir que todo o sistema opere de forma otimizada ao longo do tempo.
Um dimensionamento correto considera não apenas torque e velocidade, mas também inércia, perfil de movimento e integração com o sistema de controle, refletindo diretamente nos resultados da aplicação.
Ganhos em eficiência energética
Um servomotor corretamente dimensionado opera dentro da sua faixa ideal, reduzindo desperdícios de energia e melhorando a estabilidade do sistema.
Isso resulta em:
- Menor consumo elétrico
- Redução de perdas térmicas
- Operação mais eficiente
Motores superdimensionados tendem a operar com baixa eficiência, enquanto motores subdimensionados trabalham sobrecarregados.
Aumento da vida útil dos componentes
O dimensionamento adequado reduz esforços desnecessários, preservando o servomotor, o servo drive e os componentes mecânicos.
Como resultado, há:
- Menor desgaste
- Redução de falhas prematuras
- Maior confiabilidade operacional
Melhoria no desempenho da máquina
Quando bem dimensionado, o sistema apresenta:
- Maior precisão de posicionamento
- Melhor resposta dinâmica
- Redução de vibrações
- Maior qualidade do processo
Esses fatores são essenciais em aplicações que exigem repetibilidade e alto desempenho.
Redução de custos operacionais e de manutenção
Um dimensionamento de servomotores bem executado contribui para reduzir custos ao longo da vida útil da máquina:
- Menos paradas não planejadas
- Redução de manutenção corretiva
- Menor substituição de componentes
- Melhor eficiência energética
Riscos de um dimensionamento incorreto
Erros no dimensionamento podem causar:
- Sobrecarga do sistema
- Aquecimento excessivo
- Instabilidade no controle
- Queda de produtividade
Em casos mais críticos, podem levar à falha completa da aplicação.
Conclusão
O dimensionamento de servomotores é uma etapa fundamental para garantir o desempenho, a eficiência e a confiabilidade de sistemas automatizados. Mais do que selecionar um motor com base em catálogo, é necessário compreender como torque, velocidade, aceleração e inércia se comportam ao longo do ciclo de operação.
Ao longo deste guia, vimos que um dimensionamento correto impacta diretamente na produtividade da máquina, na vida útil dos componentes e na redução de custos operacionais. Por outro lado, erros nessa etapa podem comprometer todo o sistema, gerando instabilidade, falhas e perda de desempenho.
Por isso, dominar os conceitos de dimensionamento, e saber validá-los na prática, é essencial para engenheiros, projetistas e integradores que buscam soluções mais eficientes e seguras.
Com a experiência de milhares de aplicações industriais e mais de 40 mil servomotores instalados no Brasil, a Kalatec entende os desafios reais do campo e pode apoiar desde a especificação até a validação da solução ideal.
