Cabo para Servo Motor: guia completo de funcionamento e uso

A escolha correta do cabo para servo motor é um fator crítico para garantir desempenho, precisão e confiabilidade em sistemas de automação industrial. Diferente de motores convencionais, os servomotores trabalham com controle fechado, altas frequências de comutação e sinais sensíveis, o que exige cabos específicos para potência e feedback (seja encoder ou resolver).

Neste guia, você vai entender como funcionam os cabos de servo motor, os principais tipos, critérios de seleção, cuidados com instalação e boas práticas para evitar falhas e interferências.

O que são cabos de servo motor?

Cabos de servo motor são componentes especializados que conectam o servo motor ao servo drive, transmitindo potência, sinais de feedback e controle para garantir o funcionamento preciso e eficiente em sistemas de automação industrial.

Projetados para operar em condições severas e reduzir interferências, eles são essenciais para o desempenho do sistema. São desenvolvidos para suportar:

• Altas correntes elétricas
• Frequências elevadas de chaveamento
• Ambientes industriais agressivos
• Movimentos contínuos (em robôs, CNCs e eixos móveis)

Como funcionam os cabos de potência e de sinal?

Em sistemas de servomotores, a comunicação e a energia são transmitidas por dois tipos de cabos essenciais: os cabos de potência, que fornecem a energia robusta para o movimento, e os cabos de sinal e encoder, que garantem a precisão do controle através da transmissão de dados sensíveis.

Ambos são projetados com características específicas para otimizar o desempenho e a confiabilidade em ambientes industriais.

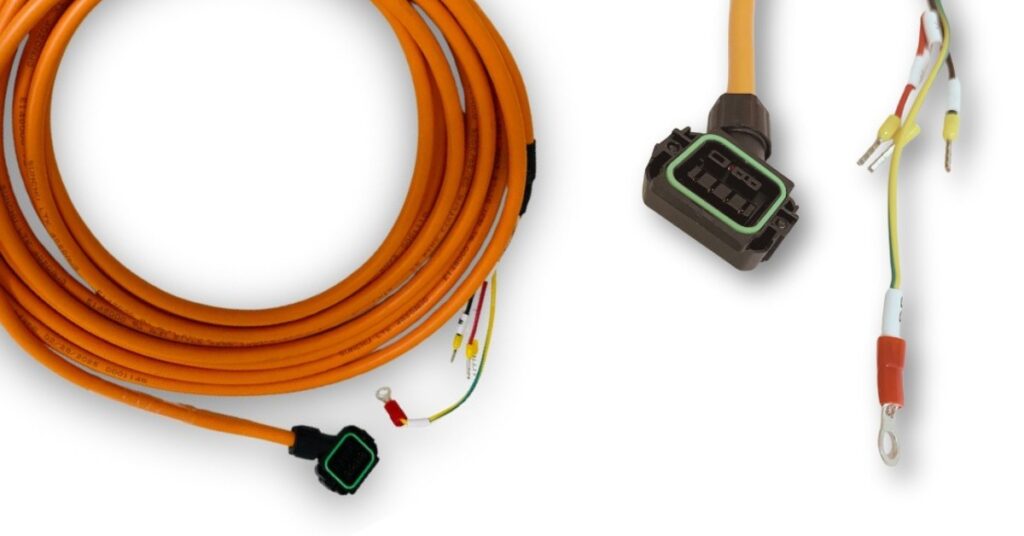

Cabos de potência para servomotores

Os cabos de potência para servomotores são responsáveis por fornecer a energia elétrica necessária para o motor operar.

Eles transportam correntes elevadas (geralmente trifásicas) e tensões que alimentam os enrolamentos do motor, permitindo que ele gere torque e movimento.

Esses cabos conduzem correntes elevadas (geralmente trifásicas) e as tensões responsáveis por alimentar os enrolamentos do motor, possibilitando a geração de torque e movimento.

Sua construção robusta utiliza condutores de cobre dimensionados para suportar a carga elétrica, isolamento resistente a altas temperaturas e, em muitos casos, blindagem para reduzir a emissão de ruído eletromagnético (EMI) que pode afetar cabos de sinal próximos.

Principais características:

• Condutores de cobre estanhado
• Isolação em PVC industrial ou PUR
• Resistência a altas temperaturas
• Blindagem para atenuação de interferências eletromagnéticas

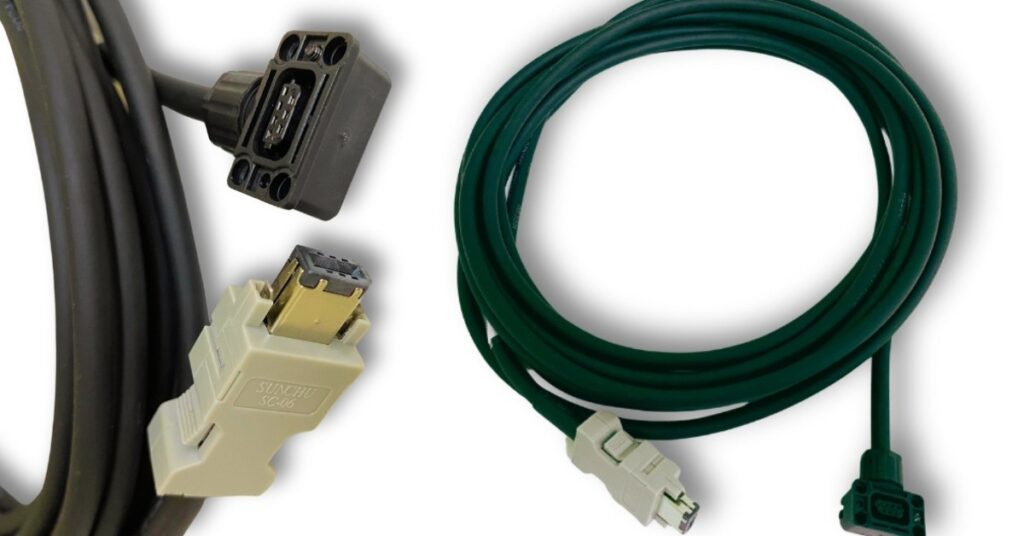

Cabos de sinal e encoder

Cabos de sinal e encoder desempenham um papel essencial no funcionamento de um servo motor e do servo drive, sendo responsáveis pela transmissão de dados de baixa tensão e alta frequência entre esses componentes.

Eles garantem o envio preciso dos sinais de feedback do encoder, que informam posição, velocidade e, em alguns casos, aceleração do motor, além de sinais de controle adicionais.

Para manter a integridade e a precisão dessas informações sensíveis, os cabos de encoder e sinal são projetados com pares trançados individualmente e blindagem multicamadas (folha e malha), protegendo contra interferências eletromagnéticas (EMI) internas e externas.

Essa construção assegura que o servo drive receba dados exatos, permitindo um controle preciso e estável do servo motor.

Características principais:

• Pares trançados para reduzir ruídos
• Blindagem individual ou coletiva
• Alta imunidade a interferências eletromagnéticas
• Transmissão confiável de sinais de baixa tensão e alta frequência

Saiba mais sobre encoder, quando utilizar e como funciona.

Blindagem e proteção contra ruído

De acordo com o Engenheiro Antônio Araujo, Engenheiro Elétrico e Diretor Comercial da Kalatec Automação afirma que a blindagem é um dos elementos mais importantes na construção dos cabos para servo motor.

“Ela é fundamental para garantir a integridade dos sinais e a confiabilidade do sistema, especialmente em ambientes industriais onde há muita interferência eletromagnética”.

Antônio destaca que motores e servo drives tanto geram quanto são sensíveis a ruídos eletromagnéticos (EMI) e de radiofrequência (RFI).

“Esses ruídos podem comprometer o desempenho do sistema, causar erros de posicionamento e até falhas intermitentes difíceis de identificar. A função da blindagem é justamente atuar como uma barreira, protegendo o sinal e evitando que os cabos de potência interfiram em outros equipamentos.”

Segundo o engenheiro, investir em cabos blindados de qualidade evita diversos problemas no dia a dia da operação:

• Perda de precisão no movimento
• Oscilações no controle do servo motor
• Alarmes no servo drive
• Falhas intermitentes de difícil diagnóstico

Por esse motivo, todos os servos motores Kalatec são fornecidos com cabos blindados de alto desempenho, garantindo máxima confiabilidade, precisão e durabilidade nas aplicações industriais.

Tipos de blindagem

Existem diversos tipos de blindagem, frequentemente combinados para oferecer proteção abrangente:

1. Blindagem por Fita (Foil Shield): Consiste em uma camada de fita metálica (geralmente alumínio ou cobre) laminada com poliéster. Oferece 100% de cobertura, sendo muito eficaz contra ruídos de alta frequência. É leve e fina, mas menos resistente mecanicamente e pode perder eficácia se dobrada repetidamente.
2. Blindagem por Trança (Braided Shield): Feita de fios de cobre estanhado ou nu trançados em uma malha. Proporciona excelente proteção contra ruídos de baixa frequência e oferece maior resistência mecânica e flexibilidade. A cobertura não é 100% (tipicamente 70-95%), mas é robusta para aplicações com movimento.
3. Blindagem Combinada (Combined/Double Shield): Utiliza uma combinação de fita e trança. Esta é a solução mais eficaz, oferecendo o melhor dos dois mundos: a alta frequência da fita e a baixa frequência e robustez mecânica da trança. É comum em cabos de servomotor de alto desempenho.
4. Blindagem Individual por Par (Individual Pair Shielding): Em cabos de sinal com múltiplos pares trançados, cada par pode ser blindado individualmente com fita. Isso isola os sinais de cada par, prevenindo a diafonia (crosstalk) e protegendo contra interferências externas, garantindo a máxima integridade dos dados.

A escolha do tipo e da combinação de blindagem depende do nível de ruído esperado no ambiente, da sensibilidade dos sinais transmitidos e das exigências mecânicas da aplicação.

Cabos híbridos para servo motor

Os cabos híbridos integram potência, sinal e encoder em um único conjunto.

Essa solução compacta reúne, dentro de um único invólucro, todos os condutores necessários para o funcionamento do servo motor, incluindo a alimentação de potência, o sinal de feedback do encoder e, opcionalmente, os fios de freio.

Ao unificar essas funções em um único cabo, o sistema se torna muito mais prático e confiável. A instalação é simplificada, o espaço ocupado em painéis, calhas e esteiras é reduzido, e há menos conexões e pontos de falhas.

Principais benefícios dos cabos híbridos:

• Redução da quantidade de cabos no painel
• Diminuição do tempo de instalação
• Economia de espaço em calhas e esteiras
• Maior confiabilidade e vida útil do sistema

Seleção de bitola de cabo por corrente nominal

A bitola (seção transversal) dos cabos de servo motores influencia diretamente a capacidade de conduzir corrente sem aquecimento excessivo e sem perda de desempenho do sistema.

Por isso, é fundamental sempre consultar o manual do fabricante e as normas técnicas na hora de escolher os cabos de servo motores, garantindo segurança, maior vida útil e funcionamento confiável do conjunto.

A bitola correta do cabo impacta diretamente o aquecimento do sistema, a queda de tensão ao longo do percurso e a durabilidade tanto do motor quanto do próprio cabo.

A seleção deve considerar:

• Corrente nominal do servomotor
• Comprimento total do cabo
• Condições ambientais (temperatura, ventilação)

A tabela abaixo apresenta exemplos de bitolas recomendadas para cabos de servo motores, de acordo com a faixa de potência, servindo como referência prática para seleção e dimensionamento no projeto.

Como a bitola afeta desempenho e aquecimento?

A bitola do cabo tem um impacto direto e significativo tanto no desempenho do sistema quanto no aquecimento do próprio cabo:

1. Desempenho:
   • Queda de Tensão: Cabos com bitola insuficiente possuem maior resistência elétrica. Quando a corrente flui por essa resistência, ocorre uma queda de tensão ao longo do cabo.

Uma queda de tensão excessiva significa que o motor receberá uma tensão menor do que a esperada, o que pode reduzir seu torque, velocidade e eficiência, comprometendo o desempenho geral do sistema e a precisão do controle.

• Perda de Energia: A resistência do cabo também causa perdas de energia na forma de calor (efeito Joule), diminuindo a eficiência energética do sistema.

1. Aquecimento:
   • Geração de Calor: A principal causa do aquecimento do cabo é a resistência elétrica. Quanto menor a bitola para uma dada corrente, maior a resistência por unidade de comprimento e, consequentemente, maior a geração de calor.
   • Riscos: O superaquecimento pode danificar o isolamento do cabo, reduzindo sua vida útil e aumentando o risco de curtos-circuitos e incêndios. Além disso, o calor excessivo pode afetar a integridade de componentes próximos e o ambiente de trabalho.
   • Dissipação: Cabos de maior bitola não só geram menos calor para a mesma corrente devido à menor resistência, mas também possuem uma área de superfície maior, o que facilita a dissipação de calor para o ambiente, mantendo a temperatura do cabo dentro dos limites seguros.

Sistemas de feedback e interferência

Servomotores utilizam sistemas de feedback como encoder incremental, encoder absoluto e resolver, que são responsáveis por informar ao servo drive a posição, a velocidade e, em alguns casos, até a aceleração do motor.

Esses sinais trabalham em baixa tensão e alta frequência, o que os torna extremamente sensíveis a interferências eletromagnéticas (EMI) e de radiofrequência (RFI), muito comuns em ambientes industriais com motores, drives e fontes chaveadas.

Quando esses sinais sofrem interferência, podem ocorrer erros de posicionamento, oscilações no controle, vibrações indesejadas e até paradas de emergência do sistema.

Por esse motivo, o Engenheiro Elétrico Antônio Araujo afirma:

“Em cabos de feedback, é essencial garantir a separação física em relação aos cabos de potência, utilizar cabos blindados de qualidade e conectores industriais adequado.”

Por isso, a blindagem robusta e o correto roteamento dos cabos de feedback são essenciais para preservar a integridade do sinal e garantir a operação confiável e precisa do servomotor.

Requisitos de flexão para robótica e CNC

Em robótica e máquinas CNC os cabos de servomotor enfrentam movimentos constantes e repetitivos de flexão e torção, o que exige características de durabilidade excepcionais.

Para suportar milhões de ciclos sem falha, esses cabos são projetados com condutores de fios finos, altamente flexíveis e resistentes à fadiga, além de isolamento e capas externas especiais (como PUR ou TPE), que oferecem resistência à abrasão, óleos e garantem a integridade mecânica ao longo do tempo.

Quando se utilizam cabos inadequados nessas aplicações dinâmicas, é comum ocorrerem falhas prematuras, paradas de produção e aumento dos custos de manutenção.

Por isso, a Kalatec propõe como solução a adoção de cabos flexíveis específicos para servomotores, desenvolvidos para aplicações de movimento contínuo, e reforça a importância de sempre contar com a orientação do nosso time técnico para a correta especificação dos cabos em cada tipo de máquina e aplicação

Conectores industriais para servomotores

Os conectores industriais para servomotores garantem a conexão elétrica e de sinal em ambientes fabris, são projetados para alta robustez mecânica, resistência a poeira, umidade e produtos químicos (altos IP ratings), além de oferecerem blindagem contra interferências eletromagnéticas.

Os conectores garantem conexões seguras, rápidas e padronizadas. Os mais utilizados incluem:

• Conectores circulares industriais;
• Conectores híbridos (potência + sinal);
• Conectores com grau de proteção IP65, IP67 ou superior;
• Conectores militares,

Recomendações de comprimento máximo

O comprimento máximo dos cabos de servomotor é um fator crítico de projeto, pois cabos muito longos podem causar queda de tensão excessiva e aumento da capacitância nos cabos de potência, prejudicando o desempenho do motor e até colocando o drive em risco.

Nos cabos de sinal e feedback, o excesso de comprimento degrada a qualidade do sinal e aumenta a sensibilidade a interferências eletromagnéticas, o que pode gerar imprecisão e instabilidade no controle do servomotor.

Por isso, a recomendação fundamental é sempre consultar as especificações do fabricante do servo drive e do motor, utilizar cabos de servomotor blindados, com bitola adequada e, quando necessário, empregar filtros para garantir integridade de sinal, eficiência energética e confiabilidade do sistema.

A Kalatec adota como referência o uso de cabos de servomotor com até 25 metros sem restrições na maioria das aplicações; acima dessa metragem, é importante realizar um estudo técnico específico em conjunto com o nosso time de engenharia para validar o melhor cabo e a topologia de instalação.

Certificações e normas de cabos industriais

As certificações e normas para cabos industriais são essenciais para garantir a segurança, o desempenho e a confiabilidade dos sistemas de automação em ambientes exigentes.

Padrões como UL, CSA, CE, RoHS, VDE e HAR atestam a conformidade com requisitos elétricos, mecânicos, ambientais e de segurança, enquanto normas como DESINA padronizam cabos e conectores para aplicações específicas como máquinas-ferramenta.

A adesão a essas certificações é crucial para evitar riscos, assegurar a longevidade dos equipamentos, cumprir exigências legais e garantir o funcionamento otimizado de servomotores e máquinas CNC.

Erros comuns ao instalar cabos de servo motor

Erros na instalação de cabos de servomotor são muito comuns.

Com base na experiência do nosso time técnico, com a instalação de mais de 40 mil servomotores, destacamos os 10 principais erros encontrados relacionados aos cabos de servomotor:

• Não respeitar o raio mínimo de curvatura dos cabos;
• Roteamento de cabos de potência e sinal sem separação adequada;
• Falhas na blindagem e no aterramento dos cabos de servomotor;
• Uso de cabos comuns em vez de cabos específicos para servomotor;
• Exceder o comprimento máximo recomendado pelo fabricante;
• Realizar terminações e conexões mal prensadas ou mal apertadas;
• Causar danos mecânicos aos cabos durante a instalação (amassos, cortes, esmagamento);
• Ignorar condições ambientais como temperatura, produtos químicos, vibração e movimento contínuo;
• Passar cabos de potência e sinal na mesma calha ou esteira;
• Utilizar conectores inadequados ou de baixa qualidade, não compatíveis com o sistema de servo.

Esses erros aumentam a interferência eletromagnética, degradam o sinal, reduzem a vida útil dos cabos e podem causar falhas e paradas na máquina.

A Kalatec oferece cabos industriais para servomotores, com alta confiabilidade, blindagem adequada e compatibilidade para assegurar a qualidade da automação industrial.

Conclusão

A escolha e a instalação corretas dos cabos de servomotor são decisivas para o desempenho, a precisão e a vida útil de sistemas de automação industrial, como robôs e máquinas CNC.

Definir a bitola adequada para evitar queda de tensão e superaquecimento, proteger os sinais de feedback contra interferências e utilizar cabos flexíveis em aplicações com movimento contínuo são passos essenciais para um sistema estável.

Da mesma forma, o uso de conectores industriais robustos, o respeito ao comprimento máximo recomendado e a atenção às normas e certificações contribuem diretamente para a integridade do sinal, a eficiência energética e a qualidade do processo.

Ao evitar erros comuns de instalação e seguir boas práticas, é possível explorar todo o potencial dos cabos de servomotor, aumentando a confiabilidade, reduzindo paradas e diminuindo custos de manutenção em ambientes industriais exigentes
