Você já se perguntou como os processos industriais mantêm a temperatura constante e precisa? O que exatamente é um controlador de temperatura e como ele funciona?
Por que a precisão no controle de temperatura é crucial em diversas aplicações industriais, como na fabricação de alimentos, produtos químicos e eletrônicos?
Quais são os diferentes tipos de controladores de temperatura disponíveis no mercado e como escolher o mais adequado para suas necessidades específicas?
Neste texto, vamos responder a essas perguntas e explorar a importância dos controladores de temperatura na otimização de processos industriais, garantindo qualidade, eficiência e segurança.
O que é controlador de temperatura?
Controlador de temperatura é um dispositivo eletrônico que mede, compara e regula a temperatura de um processo industrial ou ambiente, ativando automaticamente sistemas de aquecimento ou resfriamento para manter um valor predeterminado.
Ele é amplamente utilizado em máquinas, fornos, câmaras frigoríficas, estufas e outros equipamentos que exigem controle térmico preciso e contínuo.
Componentes Principais de um Controlador de Temperatura
O controlador de temperatura indsutrial é composto por:
- Controlador (unidade de controle): é o cérebro do sistema, responsável por receber o sinal do sensor de temperatura, compará-lo com o valor desejado (setpoint) e calcular a ação necessária para manter a temperatura dentro dos parâmetros estabelecidos.
- Elemento de controle (atuador): esse é o componente que atua diretamente para ajustar a temperatura, ele recebe comandos do controlador para ligar, desligar ou modular sua operação.
- Exibição: é a interface visual que permite ao usuário monitorar a temperatura atual, o setpoint configurado e, em alguns casos, o status operacional do sistema.
- Modos de controle: eles referem-se aos algoritmos ou lógicas que o controlador utiliza para gerenciar a saída do elemento de controle, os mais comuns são o controle On/Off (liga/desliga) e o controle PID (Proporcional, Integral, Derivativo).
Como funciona um controlador de temperatura?
O funcionamento de um controlador de temperatura envolve várias etapas, desde a detecção da temperatura atual até a execução de ações corretivas para manter a temperatura dentro de um intervalo desejado.
Vamos detalhar cada uma dessas etapas para entender melhor como um controlador de temperatura opera.
Detecção da Temperatura
Um sensor de temperatura, como um termopar, RTD ou termistor, mede a temperatura atual do sistema ou ambiente. Este sensor converte a temperatura medida em um sinal elétrico (tensão ou corrente).
Transmissão do Sinal
O sinal elétrico gerado pelo sensor é enviado ao controlador de temperatura. Em alguns casos, o sinal pode ser amplificado e filtrado para remover ruídos antes de ser processado.
Processamento do Sinal
O controlador recebe o sinal do sensor e o converte em uma leitura de temperatura digital. Esta leitura é então comparada com a temperatura desejada (setpoint) definida pelo usuário.
Cálculo do Erro
O controlador calcula a diferença (erro) entre a temperatura atual e o setpoint. Este erro é a base para determinar a ação corretiva necessária.
Algoritmo de Controle
Dependendo do tipo de controlador, ele pode usar um controle On/Off simples ou um algoritmo mais avançado como PID (Proporcional-Integral-Derivativo).
O algoritmo determina a quantidade de ajuste necessária para o elemento de controle (aquecedor ou resfriador).
Ação de Controle
O controlador ajusta o elemento de controle com base no cálculo do algoritmo. Isso pode envolver ligar/desligar um aquecedor ou resfriador, ou ajustar continuamente a potência fornecida.
O controlador monitora continuamente a temperatura e ajusta o elemento de controle conforme necessário para manter a temperatura dentro do intervalo desejado.
O funcionamento de um controlador de temperatura envolve a detecção precisa da temperatura, processamento do sinal, comparação com o setpoint, aplicação de algoritmos de controle, e ajuste contínuo do elemento de controle.
Esses seis passos descrevem de forma simplificada como um controlador de temperatura opera para manter a temperatura de um sistema ou processo dentro de um intervalo desejado.
Tipos de controladores de temperatura
Existem vários tipos de controladores de temperatura, cada um com características e aplicações específicas. Aqui estão os principais tipos:

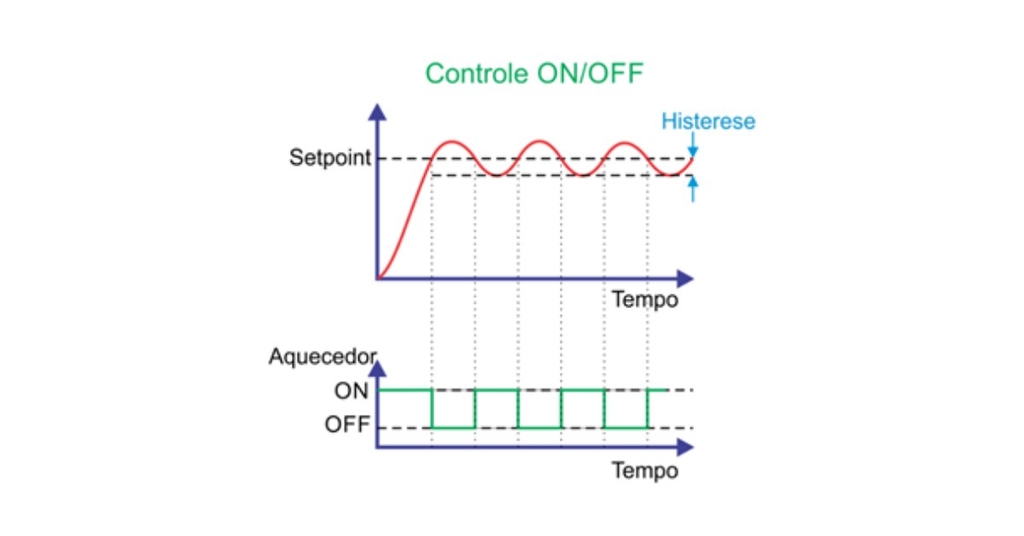

Controlador On-Off
- Descrição: ele atua como um interruptor, liga ou desliga o elemento de controle (aquecedor/resfriador) quando a temperatura medida cruza o setpoint.
- Como funciona: a saída é binária (liga/desliga). Quando a temperatura está abaixo do setpoint, o aquecedor liga; quando está acima, desliga. Dessa forma, a temperatura oscila em torno do valor desejado.
Controlador Proporcional (P)
- Descrição: ele calcula a saída do elemento de controle de forma proporcional à magnitude do erro (diferença entre a temperatura atual e o setpoint).
- Como funciona: quanto maior o erro, maior a ação corretiva. A saída varia linearmente com o erro, mas pode deixar um erro residual (offset) quando a temperatura se estabiliza, pois uma saída zero só ocorre com erro zero.
Controlador Proporcional-Integral (PI)
- Descrição: combina a resposta imediata do controle proporcional com uma ação integral que acumula o erro ao longo do tempo.
- Como funciona: a ação proporcional lida com o erro atual, enquanto a ação integral atua para eliminar qualquer erro residual (offset) acumulado, permite que a temperatura atinja e se mantenha no setpoint com precisão ao longo do tempo.
Controlador Proporcional-Derivativo (PD)
- Descrição: ele associa a ação proporcional à ação derivativa, que reage à taxa de variação do erro.
- Como funciona: a ação derivativa permite que o controlador ‘preveja’ mudanças futuras na temperatura com base na velocidade com que o erro muda, e age preventivamente para reduzir o overshoot (ultrapassagem do setpoint) e melhorar a estabilidade do sistema.

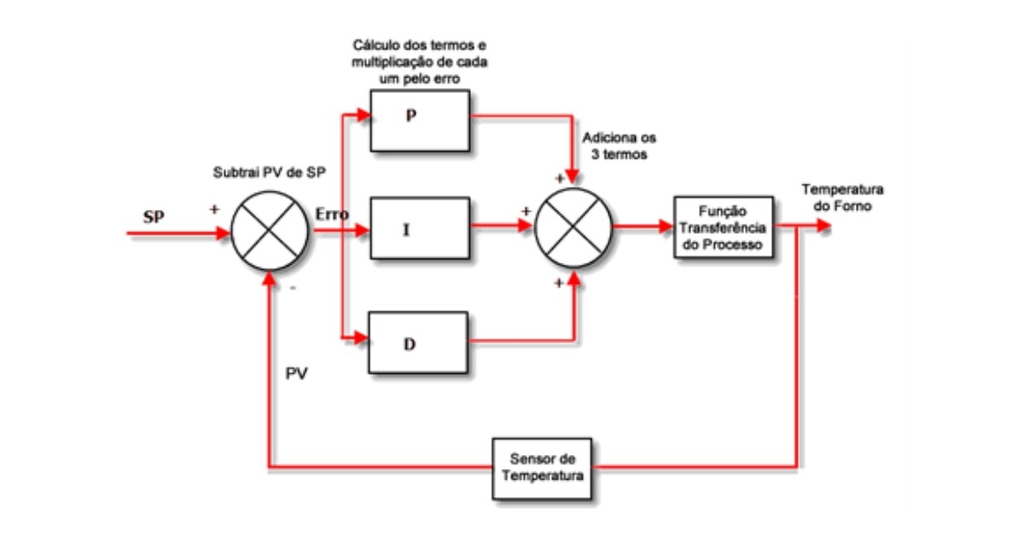

Controlador Proporcional-Integral-Derivativo (PID)
- Descrição: ele integra as três ações de controle: Proporcional (resposta imediata ao erro), Integral (eliminação do erro residual ao longo do tempo) e Derivativa (antecipação de mudanças).
- Como funciona: essa combinação oferece o controle mais robusto e versátil, pois equilibra a resposta rápida, a eliminação do erro de regime permanente e a estabilidade.
Controlador Programável
- Descrição: permite ao usuário definir uma sequência de setpoints, tempos de permanência e taxas de variação (rampas) da temperatura ao longo do tempo.
- Como funciona: o controlador executa automaticamente esse ‘perfil’ pré-programado, ajusta a temperatura conforme as etapas definidas; ele é ótimo para processos que exigem ciclos térmicos complexos e automatizados.
Controlador de Limite
- Descrição: funciona como um dispositivo de segurança, monitora a temperatura e ativa um alarme ou desliga o sistema (travamento) caso a temperatura ultrapasse um limite máximo (ou mínimo) pré-definido.
- Como funciona: sua função primária é proteger equipamentos e garantir a segurança do processo, ele atua de forma independente do controle principal para evitar condições perigosas ou danos.
Controlador Inteligente
- Descrição: incorpora algoritmos avançados, como auto-sintonia, lógica fuzzy ou inteligência artificial, para aprender as características do processo e otimizar automaticamente os parâmetros de controle.
- Como funciona: ele se adapta às mudanças nas condições do processo, ajusta seus próprios parâmetros para manter o desempenho ideal, o que resulta em maior eficiência, adaptabilidade e melhor desempenho geral sem intervenção manual constante.
Quais são as vantagens de usar um controlador de temperatura na indústria?
O uso de controladores de temperatura na indústria oferece uma série de vantagens, vejamos algumas delas:
Controle preciso de temperatura
Seu uso proporciona controle preciso ao monitorar continuamente a temperatura com sensores de alta precisão e ajustar automaticamente a saída com algoritmos PID, isso minimiza flutuações e mantém a temperatura próxima ao setpoint desejado.
Por exemplo, em processos de vulcanização na indústria de elastômeros, o controle preciso da temperatura durante o aquecimento é fundamental para garantir as propriedades mecânicas do material e evitar falhas estruturais.

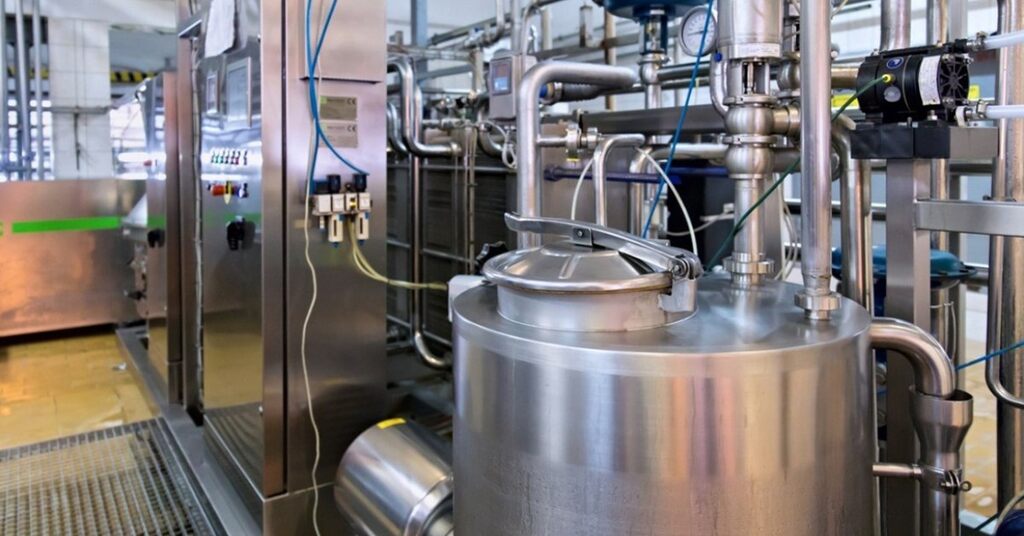

Da mesma forma, em linhas de pasteurização, a temperatura deve ser mantida com exatidão durante um tempo controlado para assegurar a eliminação de agentes patogênicos sem comprometer a integridade nutricional do produto.
Ajuste rápido
Seu uso facilita o ajuste rápido ao detectar mudanças de temperatura em tempo real e ajustar automaticamente a saída com algoritmos PID, garantindo respostas imediatas e precisas.
Por exemplo, em uma linha de extrusão de plásticos, o controlador permite a rápida alternância entre perfis de temperatura para diferentes polímeros.
Fácil configuração
O uso do controlador de temperatura facilita a configuração devido às interfaces amigáveis e intuitivas, que permitem ajustes rápidos e precisos dos parâmetros desejados.
Muitos controladores modernos oferecem telas touch screen, menus simplificados e assistentes de configuração passo a passo, além de suporte para comunicação RS-485 com sistemas de automação como PLCs.
A capacidade de salvar e carregar perfis de configuração predefinidos também agiliza a implementação e ajustes, isso possibilita que os processos industriais possam ser configurados de maneira eficiente e sem complicações.
Por exemplo, em uma fábrica de alimentos que produz diferentes tipos de produtos (como pães e bolos), cada um com sua própria curva de cozimento, a fácil configuração permite que o operador selecione rapidamente o “perfil de receita” correto para o forno.
Monitoramento eficiente
Sua utilização promove um monitoramento eficiente ao fornecer leituras precisas e em tempo real das condições térmicas, permitindo ajustes automáticos e imediatos para manter a temperatura dentro dos parâmetros desejados.
A integração com sistemas de automação, como o CLP e sistemas SCADA, facilita a coleta e análise de dados, enquanto alarmes e notificações instantâneas alertam sobre desvios ou falhas.
Adiciona ainda a capacidade de registrar históricos de temperatura e gerar relatórios detalhados melhora a rastreabilidade e a tomada de decisões.
Por exemplo, em um armazém de produtos farmacêuticos sensíveis à temperatura, o controlador registra continuamente as temperaturas, gerando alertas automáticos se houver uma flutuação fora da faixa permitida.
Custo-benefício
Usar um controlador de temperatura oferece um excelente custo-benefício ao otimizar o consumo de energia e reduzir o desperdício de materiais, o que mantém os processos dentro das faixas de temperatura ideais.

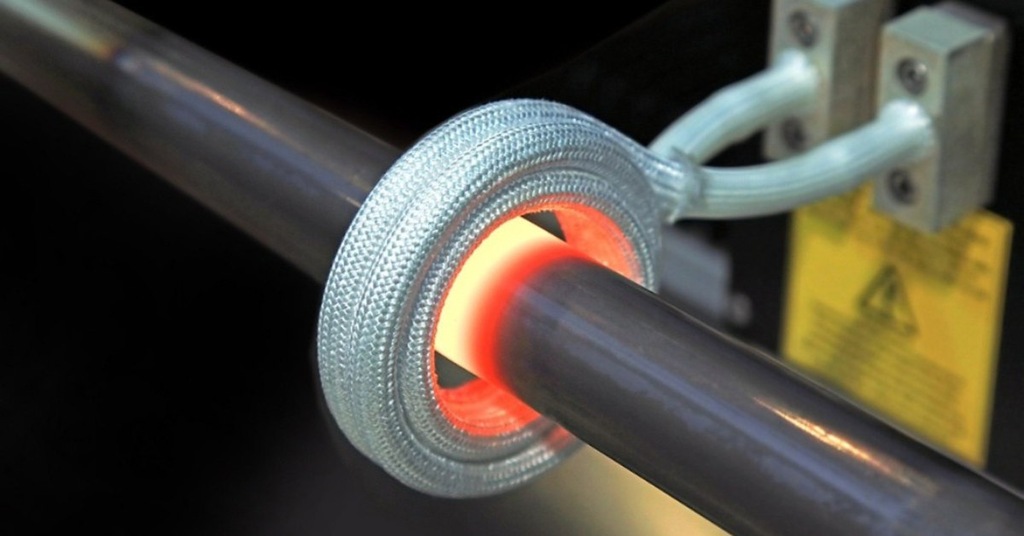

Por exemplo, em fornos de tratamento térmico de metais, como temperas e recozimentos, a manutenção exata da curva de temperatura garante a qualidade do material ou tratamento térmico, elimina a necessidade de retrabalho de peças e prolonga a vida útil dos elementos de aquecimento do forno.
Quando utilizar um controlador de temperatura?
Pode-se utilizá-lo em qualquer aplicação onde a precisão térmica impacta diretamente a qualidade do produto, a eficiência do processo e a segurança operacional, como por exemplo:
- Processos que exigem temperatura constante e precisa: para manter a qualidade e consistência do produto.
- Aplicações com ciclos de aquecimento/resfriamento específicos: como rampas e patamares em tratamento térmico ou cura.
- Segurança de equipamentos e processos: para evitar superaquecimento, subaquecimento ou condições perigosas.
- Otimização do consumo de energia: ele gerencia os sistemas de aquecimento e resfriamento.
- Garantia de repetibilidade e qualidade do produto: ele assegura que cada lote ou item seja processado sob as mesmas condições térmicas.
- Automação de processos: ele reduz a necessidade de intervenção manual e monitoramento constante.
- Proteção de materiais sensíveis: que podem ser danificados por variações de temperatura.
- Ambientes de pesquisa e laboratório: onde a precisão é crucial para a validade dos experimentos.
Principais aplicações de controladores de temperatura
Os controladores de temperatura são amplamente utilizados em diversas indústrias para garantir a precisão térmica e a eficiência dos processos. Aqui estão as principais aplicações resumidas:
Manufatura
- Tratamento Térmico: Controle de temperaturas em processos como têmpera e recozimento de metais.
- Moldagem por Injeção: Manutenção da temperatura dos moldes para garantir a qualidade das peças plásticas.
Indústria Alimentícia
- Cozimento e Pasteurização: Garantia de segurança alimentar e qualidade do produto.
- Armazenamento e Refrigeração: Preservação de produtos perecíveis.
Indústria Farmacêutica
- Síntese Química: Controle preciso durante reações químicas.
- Armazenamento de Medicamentos: Manutenção da eficácia de medicamentos e vacinas.
Indústria de Eletrônicos
- Fabricação de Semicondutores: Controle térmico em processos de dopagem e deposição de filmes.
- Testes de Estresse Térmico: Avaliação da resistência de componentes eletrônicos.
Indústria Química e Petroquímica
- Reatores Químicos: Garantia de segurança e eficiência em reações químicas.
- Destilação e Refinação: Separação precisa de componentes químicos.
HVAC (Aquecimento, Ventilação e Ar Condicionado)
- Sistemas de Climatização: Manutenção de temperaturas confortáveis e eficientes energeticamente.
Laboratórios e Pesquisa
- Experimentos Científicos: Garantia de reprodutibilidade e validação dos resultados.
- Incubadoras e Estufas: Controle ambiental para crescimento de culturas biológicas.
Indústria Têxtil
- Tingimento e Acabamento: Garantia de qualidade e uniformidade em cores e acabamentos dos tecidos.
Qual a diferença entre termostato e controlador de temperatura?
Um termostato é um tipo mais simples de controlador de temperatura que geralmente opera em modo liga/desliga (On/Off) para manter a temperatura dentro de uma faixa pré definida.
Já um controlador de temperatura, em um sentido mais amplo, é um dispositivo mais sofisticado que oferece controle preciso (como PID), pode ser programável, e é capaz de gerenciar complexos perfis de temperatura.
Como escolher o controlador ideal para a sua indústria?
Escolher o controlador de temperatura ideal para a sua indústria requer uma análise detalhada das necessidades específicas do seu processo, a compatibilidade com sensores e sistemas existentes, a precisão e estabilidade necessárias, e as condições ambientais.
Ao considerar todos esses fatores, você pode garantir que o controlador selecionado proporcionará um desempenho confiável e eficiente, contribuindo para a qualidade e a eficiência dos seus processos industriais. Os principais fatores a serem considerados são:
Recursos disponíveis
Para escolher o controlador ideal para a sua indústria com base nos recursos disponíveis, é essencial avaliar a precisão e estabilidade necessárias, compatibilidade com sensores, métodos de controle (como PID ou On/Off), e a interface de usuário para facilidade de operação.
Considere também a capacidade de comunicação e integração com sistemas existentes, recursos de segurança como alarmes e proteção contra sobrecarga, e a possibilidade de registro e análise de dados.
Verifique ainda a redundância e confiabilidade do dispositivo, facilidade de manutenção, e conformidade com normas e certificações relevantes.
Tipo de aplicação
Para escolher o controlador ideal para a sua indústria com base no tipo de aplicação, é crucial considerar as especificidades do processo a ser controlado, como a faixa de temperatura, a precisão necessária e a dinâmica do sistema.
Avalie se o controlador oferece métodos de controle adequados, como PID para processos que exigem alta precisão e estabilidade, ou On/Off para aplicações menos críticas. Verifique a compatibilidade com os sensores utilizados e a capacidade de integração com outros sistemas da automação industrial.
Analise a robustez e a durabilidade do controlador para garantir que ele possa operar de forma confiável nas condições ambientais específicas da aplicação.
Faixa de temperatura necessária
Para escolher o controlador ideal para a sua indústria com base na faixa de temperatura necessária, é fundamental selecionar um dispositivo que suporte a faixa de temperatura operacional específica do seu processo.

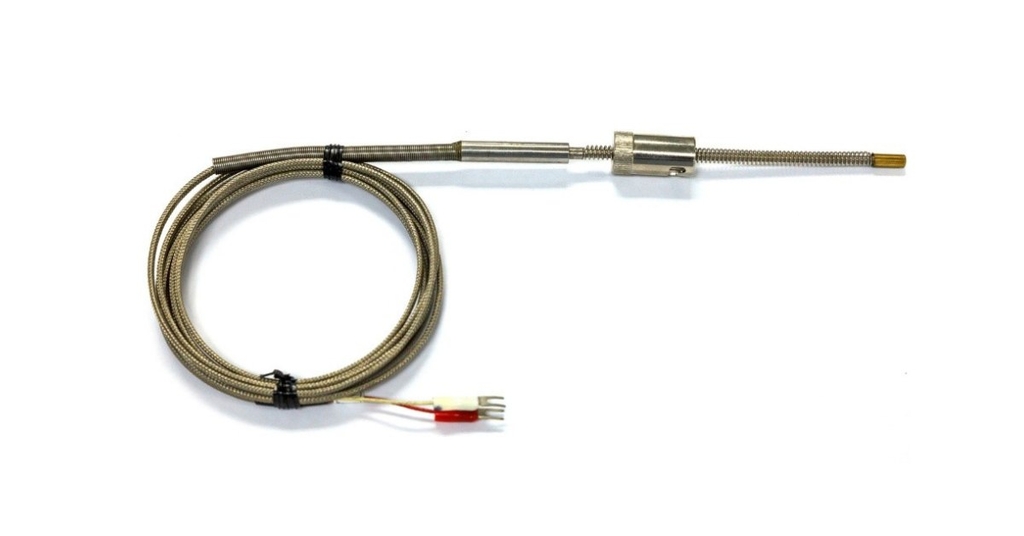

Os sensores de temperatura são fundamentais no processo, pois são eles o elemento que mede a temperatura ambiente e transmite essa variável aos controladores, abaixo os principais sensores de temperatura e sua faixa de trabalho:
Sensores Termopares:
- Tipo B: 0°C a 1820°C
- Tipo E: -200°C a 900°C
- Tipo J: -40°C a 750°C
- Tipo K: -200°C a 1372°C
- Tipo N: -200°C a 1300°C
- Tipo R: 0°C a 1760°C
- Tipo S: 0°C a 1760°C
- Tipo T: -200°C a 400°C
- Tipo U: -200°C a 600°C
Sensores RTD Pt100:
- RTD Pt100: -200°C a 850°C
Diante de tantas opções de sensores o Diretor Comercial e Engenheiro Antônio Araújo dá uma dica importante:
“Para garantir um controle térmico eficaz, o processo deve começar pela escolha adequada do sensor, como termopares ou RTDs. A partir disso, é essencial verificar se o controlador de temperatura possui a precisão e a resolução compatíveis com a faixa operacional desejada, assegurando estabilidade e eficiência.”
Quais são os benefícios da automação no controle térmico de processos?
A automação no controle térmico de processos oferece benefícios como maior precisão e estabilidade na manutenção da temperatura, otimização do consumo de energia e recursos, redução de erros humanos e retrabalho, aumento da segurança operacional e melhoria consistente da qualidade do produto final.
Como funciona a manutenção e calibração de controladores de temperatura?
A manutenção de controladores de temperatura envolve verificações periódicas de conexões, limpeza e inspeção de componentes para garantir o bom funcionamento e prevenir falhas.
A calibração, por sua vez, consiste em comparar a leitura do controlador com um padrão de referência conhecido e ajustar seus parâmetros internos para assegurar que a medição e o controle da temperatura sejam precisos e confiáveis ao longo do tempo, essencial para a qualidade do processo e conformidade regulatória.
Principais tendências e tecnologias em controle térmico industrial
As principais tendências em controle térmico industrial focam na integração com a Indústria 4.0, utilizando Internet das Coisas (IoT) para monitoramento remoto e análise de dados em tempo real.
Há um crescente desenvolvimento de controladores inteligentes com inteligência artificial e machine learning para otimização preditiva e auto-sintonia, além da adoção de sensores sem fio e soluções de edge computing, visando maior eficiência energética, precisão e conectividade nos processos.
Dúvidas frequentes
Tem perguntas sobre o uso de controladores de temperatura? Confira as respostas para as dúvidas mais comuns sobre instalação e programação.
Como instalar um controlador de temperatura?
A instalação de um controlador de temperatura geralmente envolve a conexão correta da alimentação elétrica, a ligação do sensor de temperatura (termopar ou PT100) às entradas designadas, e a conexão da saída do controlador ao elemento de aquecimento ou resfriamento (como um contator ou relé de estado sólido), siga sempre o diagrama elétrico fornecido pelo fabricante e as normas de segurança.
Como programar um controlador de temperatura?
A programação de um controlador de temperatura tipicamente consiste em definir o setpoint (temperatura desejada), configurar os parâmetros de controle (como P, I, D para controladores PID, se aplicável), selecionar o tipo de sensor utilizado e ajustar alarmes ou outras funções específicas, tudo isso realizado através do painel frontal do dispositivo ou, em modelos mais avançados, via software dedicado, sempre consultando o manual do equipamento.

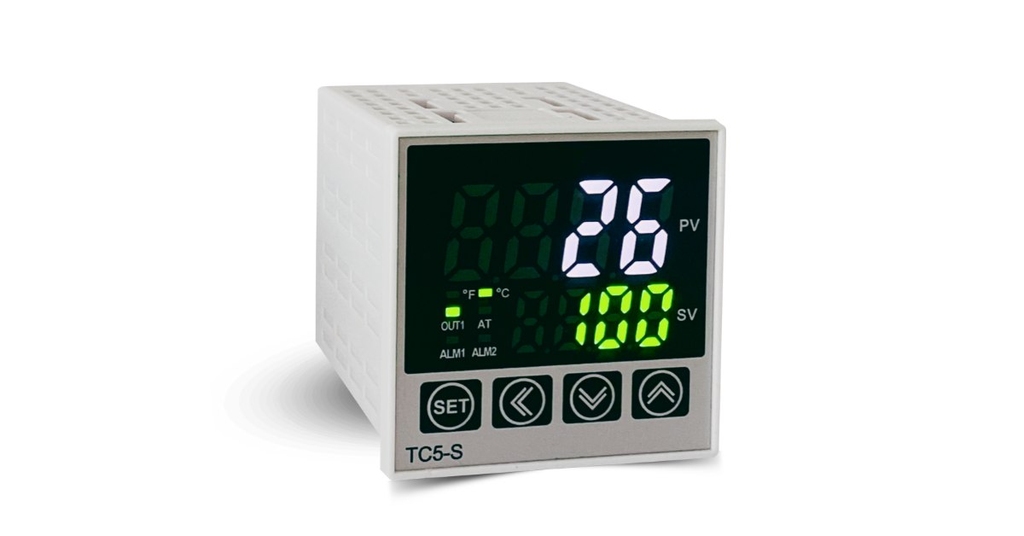

Conheça o controlador de temperatura da Kalatec!
O controlador de temperatura da Kalatec oferece precisão e estabilidade excepcionais, ele suporta uma ampla faixa de temperatura e garante a eficiência dos processos industriais.
Com construção robusta e interfaces de comunicação avançadas, ele é ideal para integração em diversos sistemas de automação. Pronto para otimizar seu processo? Entre em contato e descubra a solução Kalatec para sua indústria!
Conclusão
O controlador de temperatura é um dispositivo essencial para manter a precisão e a estabilidade térmica em processos industriais. Sua importância reside na capacidade de otimizar operações, reduzir desperdícios e assegurar a segurança em diversos setores industriais.
Ao escolher a Kalatec Automação você garante não apenas a solução ideal para seu controle térmico, mas também a expertise, o suporte técnico especializado e a parceria de uma empresa comprometida com o sucesso da sua automação!
