Os redutores de engrenagem cônica são utilizados quando há necessidade de transmitir torque e potência entre eixos que se cruzam, normalmente a 90°, mantendo boa eficiência mecânica e elevada capacidade de carga. Esse tipo de redutor é comum em aplicações industriais que exigem mudança de direção do movimento sem comprometer robustez e confiabilidade.
Na automação industrial, entender como esse redutor funciona, suas variações construtivas e critérios de seleção é essencial para garantir desempenho adequado, vida útil e segurança do sistema.
O que são redutores de engrenagem cônica?
Os redutores de engrenagem cônica são dispositivos mecânicos de transmissão que utilizam engrenagens com dentes em formato cônico, permitindo a transferência de movimento entre eixos concorrentes.
Diferentemente dos redutores de eixos paralelos, o redutor cônico possibilita a alteração da direção do movimento, sendo uma solução técnica eficiente para layouts compactos e aplicações onde o motor não pode estar alinhado ao eixo da carga.
Como funciona a transmissão por engrenagens cônicas?
A transmissão ocorre pelo engrenamento direto entre duas engrenagens cônicas, onde os dentes convergem para um vértice comum. Esse arranjo permite:
- mudança precisa da direção do movimento
- transmissão de torque elevado
- boa distribuição de carga nos dentes
- funcionamento estável em regimes contínuos
Dependendo da geometria dos dentes, o contato pode ocorrer de forma mais abrupta ou progressiva, influenciando ruído, eficiência e capacidade de carga.

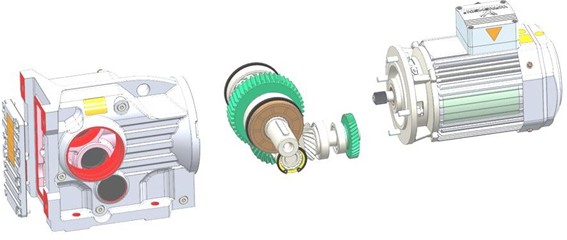

Observações de engenharia sobre redutores de engrenagem cônica (tipo k)

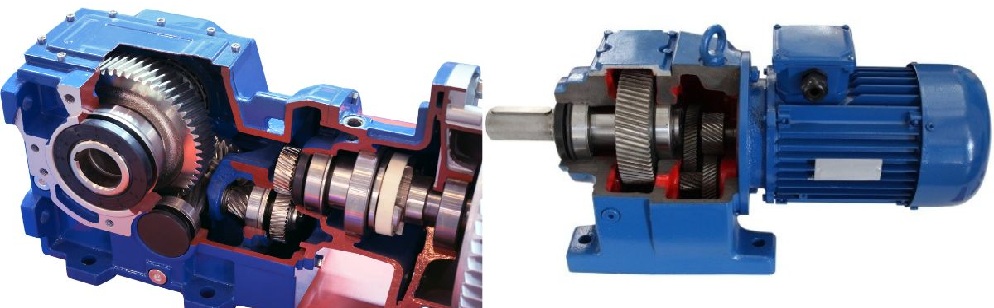

Os redutores de engrenagem cônica, também conhecidos como redutores helicoidais-cônicos (tipo K), são projetados para aplicações onde há necessidade de mudança de direção do movimento, normalmente entre eixos cruzados a 90°, sem renunciar a eficiência mecânica e robustez estrutural.

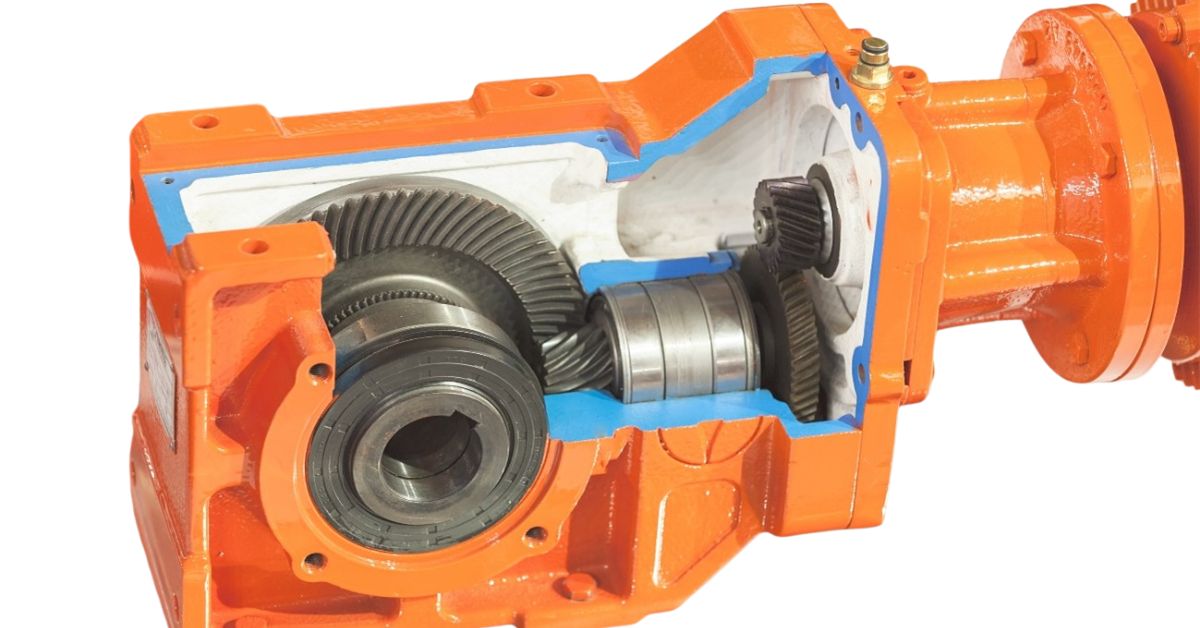

Do ponto de vista de engenharia, esse tipo de redutor se diferencia por combinar um estágio helicoidal de alta eficiência com um estágio cônico responsável pela mudança geométrica do eixo, resultando em transmissão predominantemente por rolamento, com baixas perdas por atrito.
Eficiência e comportamento térmico
Os redutores cônicos tipo K apresentam eficiência elevada, tipicamente entre 94% e 98%, variando conforme o número de estágios. Diferentemente dos redutores helicoidais–sem-fim, não há predominância de atrito deslizante, o que reduz significativamente a geração de calor em operação contínua.
Esse comportamento térmico mais estável torna o redutor cônico adequado para processos industriais contínuos, evitando a necessidade de superdimensionamento por limitação térmica.
Capacidade de carga e robustez mecânica
A construção com engrenagens endurecidas, tratamento térmico e carcaça em ferro fundido de alta rigidez confere ao redutor tipo K elevada capacidade de carga e boa resistência a impactos moderados. A rigidez torsional elevada contribui para maior estabilidade operacional, mesmo em aplicações industriais severas.
Importância do fator de serviço
O redutor de engrenagem cônica não deve ser selecionado apenas pelo torque nominal, mas sim considerando o torque requerido pela carga multiplicado pelo fator de serviço.
O critério técnico fundamental é:
Ma ≥ Md × fB
Onde:
- Ma é o torque admissível do redutor,
- Md o torque da carga
- fB o fator de serviço total.
O não atendimento a esse critério é uma das principais causas de falhas prematuras em campo.
Posição de montagem e lubrificação
A posição de montagem influencia diretamente as perdas por agitação do óleo. Em determinadas posições, o primeiro estágio pode operar excessivamente imerso, aumentando perdas mecânicas e temperatura de operação.
Sempre que possível, deve-se priorizar posições de montagem que minimizem perdas por churning*, garantindo maior eficiência e vida útil do conjunto. A lubrificação correta, com óleo adequado e nível compatível com a posição de montagem, é essencial.
Flexibilidade construtiva
Os redutores cônicos tipo K oferecem ampla flexibilidade de montagem e integração mecânica, com opções de:
- montagem por pés
- flanges B5 e B14
- eixo maciço
- eixo oco com chaveta
- eixo oco com disco de contração
- eixo oco estriado
Essa modularidade facilita aplicações novas e projetos de retrofit.
“O redutor de engrenagem cônica une eficiência mecânica elevada com flexibilidade de layout, sendo a solução técnica adequada para aplicações industriais contínuas com eixos cruzados.”
Tipos de engrenagens cônicas
Os redutores cônicos podem empregar diferentes tipos de engrenagens, cada uma adequada a um perfil de aplicação.

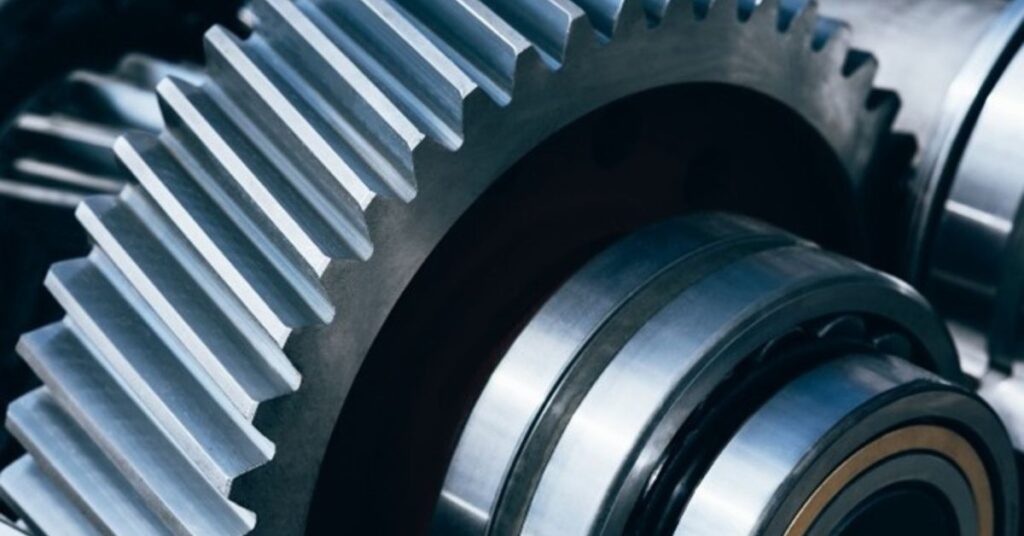

Engrenagens cônicas retas
As engrenagens cônicas retas possuem dentes retos ao longo da geratriz do cone. Suas principais características são:
- construção mais simples
- menor custo de fabricação
- contato mais brusco entre os dentes
- maior nível de ruído em altas rotações
São indicadas para aplicações de baixa a média rotação, onde o custo é um fator relevante.

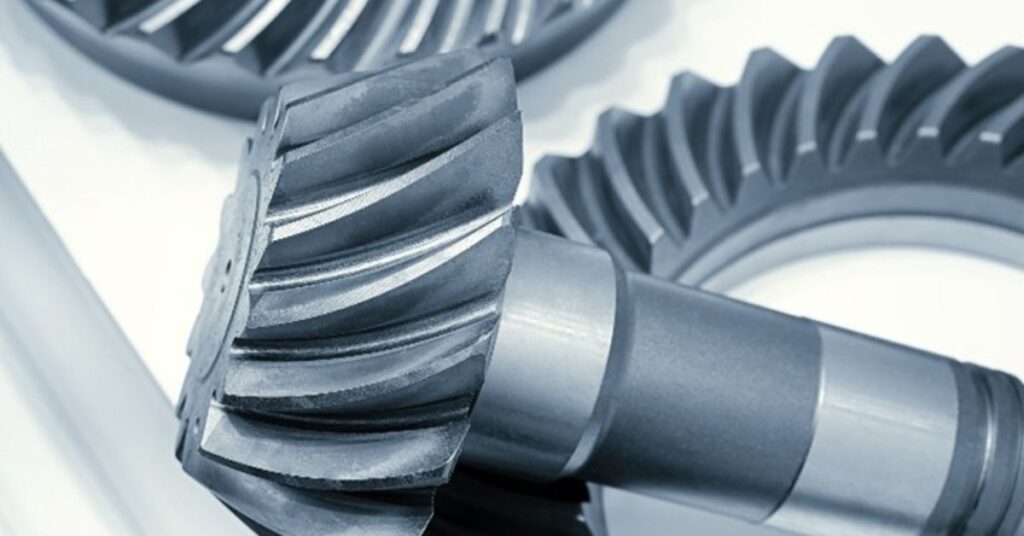

Engrenagens cônicas helicoidais (espirais)
As engrenagens cônicas helicoidais, também conhecidas como espirais, apresentam dentes curvos, proporcionando contato progressivo entre os dentes.
Principais vantagens:
- funcionamento mais silencioso
- maior capacidade de torque
- melhor distribuição de carga
- maior vida útil

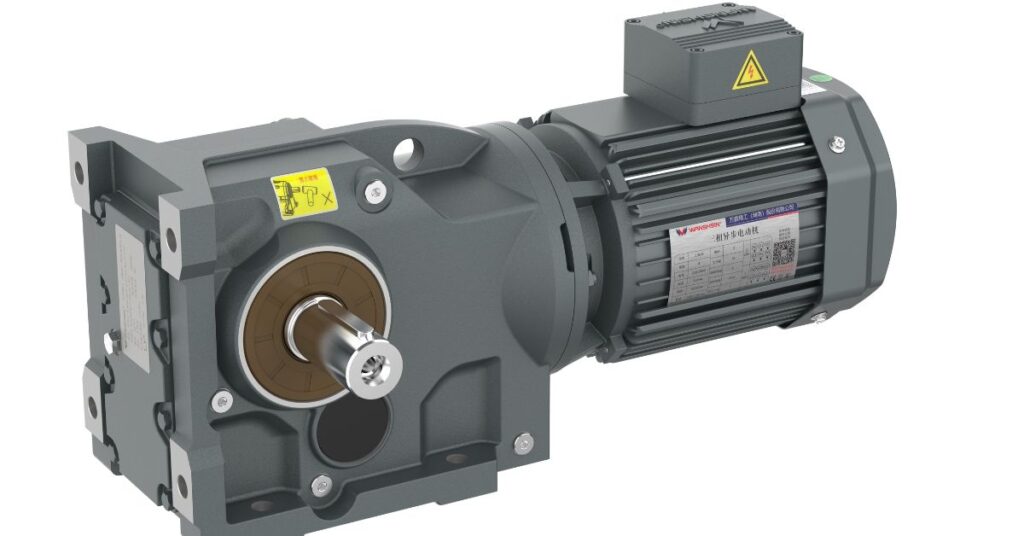

Por essas razões, as engrenagens cônicas de dentes helicoidais são amplamente empregadas em redutores cônicos industriais modernos, sendo aplicadas em motoredutores, como exemplo do modelo WXR da Foto abaixo, que oferecem alta robustez, compacidade e confiabilidade em operação contínua.
Diferença entre redutor cônico e outros tipos de redutores
A escolha do redutor correto depende da geometria do sistema, eficiência desejada e comportamento dinâmico da aplicação.
Redutor cônico vs redutor helicoidal
O redutor helicoidal tradicional trabalha com eixos paralelos, enquanto o redutor cônico é utilizado quando há necessidade de eixos cruzados.
Diferenças técnicas principais:
- redutor cônico: mudança de direção do movimento
- redutor helicoidal: maior eficiência em eixos paralelos
- ambos oferecem alta capacidade de carga
- ambos são indicados para operação contínua
Redutor cônico vs redutor planetário
O redutor planetário é indicado para aplicações de alta precisão, alta densidade de torque e baixa folga, enquanto o redutor cônico prioriza robustez e flexibilidade de montagem.
Comparação técnica:
- redutor planetário: compacto, preciso, custo mais elevado
- redutor cônico: robusto, versátil, fácil integração mecânica
- ambos possuem alta eficiência quando corretamente dimensionados
Tabela comparativa técnica entre redutores industriais
| Critério técnico | Redutor de engrenagem cônica | Redutor helicoidal (eixos paralelos) | Redutor planetário |
| Configuração dos Eixos | Eixos cruzados (normalmente 90°) | Eixos paralelos | Eixos coaxiais |
| Tipo de Engrenamento | Cônico reto ou cônico helicoidal | Helicoidal | Planetária |
| Rigidez torsional | Alta | Alta | Muito Alta |
| Folgas | <15 arc minutos | <15 arc minutos | < 5 arc minutos |
| Eficiência Mecânica | 94% a 97% | 94% a 98% | 95% a 98% |
| Capacidade para ciclos contínuos | Alta | Alta | Muito Alta |
| Perdas térmicas | Moderadas | Baixa | baixa |
| Quando escolher | Quando há necessidade de mudar a direção do eixo | Quando se busca eficiência e robustez em eixos paralelos | Quando há exigência de alta precisão e torque em pouco espaço |
Principais vantagens dos redutores de engrenagem cônica
Os redutores de engrenagem cônica são utilizados quando é necessário transmitir torque entre eixos a 90°, oferecendo boa eficiência mecânica, elevada robustez e ampla aplicação industrial.
Principais vantagens:
- permitem a mudança de direção do movimento entre eixos cruzados
- suportam elevada capacidade de torque
- apresentam boa eficiência mecânica
- possuem construção robusta para ambientes industriais severos
- são compatíveis com diversos tipos de motores elétricos e servomotores.
Aplicações industriais dos redutores
Os redutores cônicos são amplamente utilizados em diferentes segmentos industriais.
Uso em transportadores e sistemas de movimentação
Em transportadores de correia, roletes ou correntes, os redutores cônicos permitem:
- adaptação ao layout da planta
- transmissão eficiente de torque
- operação contínua com baixa manutenção
- fácil integração com motoredutores
Aplicações em máquinas industriais e processos contínuos
São comuns em:
- máquinas de embalagem
- misturadores e agitadores
- sistemas de elevação
- equipamentos de mineração
- máquinas agrícolas
- linhas de produção automatizadas
Sua robustez os torna adequados para cargas variáveis e ambientes industriais exigentes.
Manutenção e vida útil dos redutores cônicos
A vida útil do redutor cônico está diretamente relacionada a:
- correto dimensionamento do torque
- aplicação adequada do fator de serviço
- alinhamento mecânico correto
- lubrificação adequada
- controle térmico
Manutenção preventiva, inspeções periódicas e troca correta do lubrificante são essenciais para garantir desempenho e longevidade.
Como escolher o redutor de engrenagem cônica ideal?
A escolha do redutor cônico deve considerar critérios técnicos claros:
- torque requerido pela aplicação
- relação de redução necessária
- regime de operação (contínuo ou intermitente)
- tipo de carga (uniforme ou com impacto)
- posição de montagem
- ambiente de operação
Ignorar qualquer um desses fatores pode resultar em falhas prematuras ou desempenho abaixo do esperado.
Quando optar por um motoredutor de engrenagem cônica
O motoredutor cônico é a solução ideal quando se busca:
- conjunto compacto e integrado
- facilidade de instalação
- redução de desalinhamentos
- confiabilidade operacional
Essa configuração reduz interfaces mecânicas e melhora a repetibilidade do sistema.
Precisa especificar corretamente um redutor de engrenagem cônica para sua aplicação?
A Kalatec Automação apoia engenheiros e técnicos desde a análise da aplicação até a seleção do redutor ideal, considerando torque, eficiência, ciclo de trabalho, posição de montagem e integração correta com o motor mais adequado, reduzindo riscos de falha e garantindo desempenho em campo.
Conclusão
Os redutores de engrenagem cônica são soluções técnicas consolidadas para aplicações que exigem mudança de direção do movimento com robustez e eficiência.
Seu desempenho depende diretamente da correta escolha do tipo de engrenagem, do dimensionamento adequado e das condições reais de operação.
Mais do que selecionar um redutor, o sucesso do projeto está na engenharia de aplicação, e é nesse ponto que a experiência técnica faz a diferença.
Nota:
* Churning (ou churning losses) corresponde às perdas mecânicas geradas pela agitação do óleo lubrificante dentro do redutor, que ocorrem quando engrenagens e eixos, durante a rotação, deslocam, aceleram e freiam continuamente o fluido, consumindo parte da potência do motor apenas para movimentar o lubrificante e convertendo essa energia em calor, em vez de torque útil no eixo de saída.
