Arduíno: o que é, funções, tipos e mais

Muita gente ainda não conhece uma pequena plataforma eletrônica, nem tem ideia de quantas coisas se beneficiam dessa inovação tecnológica: venha descobrir arduino o que é.

Essa plaquinha revolucionou a forma como entusiastas e profissionais desenvolvem projetos tecnológicos interativos e personalizados.

Desde a sua criação, em 2005, o arduino é uma ferramenta indispensável em áreas como automação residencial, robótica e Internet das Coisas (IoT), democratizando o acesso à tecnologia e estimulando a criatividade de inventores em todo o mundo.

Neste artigo você vai ficar por dentro de tudo sobre o arduino: arduino o que é, para que serve, sua origem, os diferentes tipos, como funciona, além de saber que é possível fazer com esse dispositivo e mais informações importantes.

Desejamos que esta leitura seja esclarecedora para você, cliente Kalatec!

O que é um arduino?

O arduino é uma plataforma de prototipagem de código aberto, criado para que o desenvolvimento de projetos tivesse um preço acessível para qualquer pessoa.

É um dispositivo muito utilizado na robótica, operando como uma mente eletrônica programável, de fácil uso e com várias portas para conexões com módulos e sensores.

Interage com qualquer ambiente por meio de hardware e software e pode ser ligado a um computador ou a uma rede para o recebimento e envio de dados.

Como surgiu o arduino?

O arduino foi criado na Itália, em 2005, por um grupo de pesquisadores – Massimo Banzi, David Cuartielles, Tom Igoe, Gianluca Martino e David Mellis – que desejavam auxiliar estudantes sem conhecimento em programação e eletrônica.

Depois, novos tipos mais modernos e potentes foram criados para atender diferentes aplicações, como impressoras 3D e aplicativos IoT.

Por ser uma plataforma de código aberto, milhares de pessoas têm feito inúmeras modificações e lançado novas versões desta placa, o que tem gerado uma grande quantidade de diferentes versões no mercado, com variados preços e aplicações.

Para que serve o arduino?

O arduino serve, principalmente, para facilitar o aprendizado de programação e o desenvolvimento de projetos de eletrônica e robótica. Mas, a lista de possibilidades é enorme e inclui projetos de automação residencial, automação industrial e muito mais. Veja alguns exemplos:

• Automatização de ambientes –  com a conexão do arduino a outros acessórios, como displays, módulos de relés, teclados, entre outros, é possível controlar abertura de portas e cortinas, volume de som e muito mais;
• Criação de produtos – pode ser usado para testar produtos em desenvolvimento, com baixo custo, a fim de descobrir as possíveis falhas e as capacidades do projeto, durante a prototipagem;
• Segurança residencial – serve como dispositivo de segurança residencial, com programação de alarme inteligente, sensores de movimento, sirenes, câmeras, detecção de fumaça, etc;
• Sistemas de irrigação – integra sistemas automáticos de irrigação, que têm a capacidade de irrigar jardins, áreas agrícolas ou plantas em vasos;

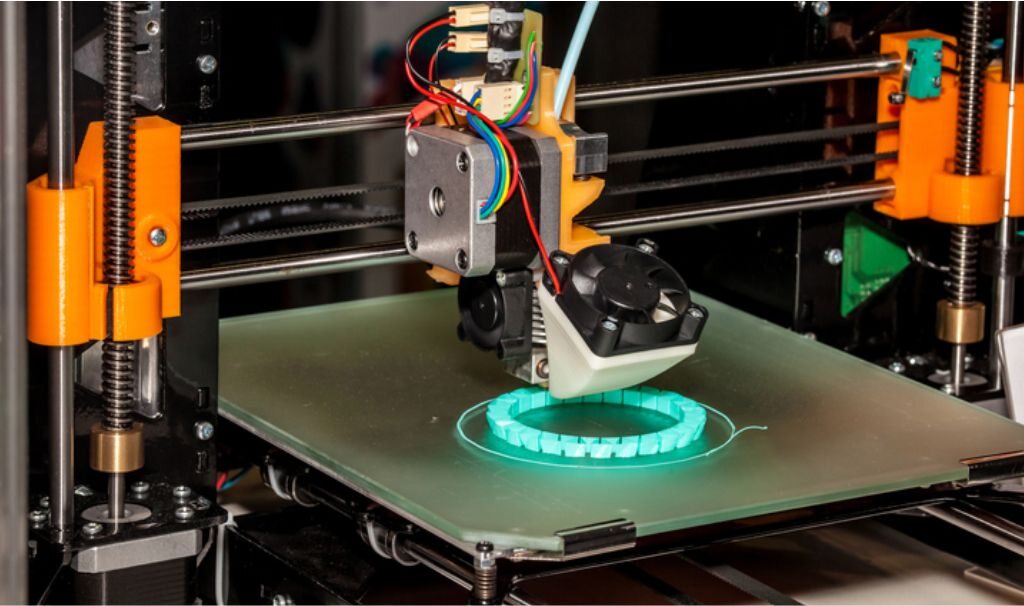

• Automação industrial – compõe impressoras 3D, sistemas industriais e pode auxiliar no controle de motores e outros atuadores;
• Aplicações inusitadas – no segmento esportivo, é aplicado em coletes de LED para ciclistas; no setor de casa e decoração, é utilizado em árvores de Natal, para controlar o brilho das lâmpadas; etc.

Como funciona um arduino?

O arduino trabalha de forma simples e facilita o controle de sistemas interativos em ambientes doméstico e comercial, da mesma forma que o CLP (Computador Lógico Programável), também conhecido como PLC (Programmable Logic Controller), faz com os sistemas industriais.

A placa possui pinos que a conecta a um circuito eletrônico, possibilitando o controle, com envio e recebimento de informações. Para tanto, é necessário um software, baixado e instalado em um computador.

O software irá determinar todos os comandos feitos pelo arduino para a realização das tarefas. Ele definirá o início, o tempo de duração, o fim dos processos e as repetições dos mesmos.

A linguagem para a programação é feita em código, semelhante à linguagem C/C++, que passa por um compilador e é traduzida para um código compreensível pela placa. A conexão computador é feita via cabo USB e a programação se dá por meio do programa Arduino IDE.

Hardware

Uma placa Arduino Uno – uma das mais populares, devido à simplicidade e baixo custo – pode ser alimentada por um cabo USB ou por um adaptador AC/DC. Outra característica é que os features de seu microcontrolador ATmega328p podem interfacear com o ambiente externo.

Suas entradas analógicas geralmente são usadas para leitura de sensores externos.

As saídas PWM e outputs digitais controlam motores e outros atuadores, e acionam drivers.

Software

A ferramenta de programação mais utilizada é o Arduino IDE  (Integrated Development Environment), disponível gratuitamente para download no site oficial da plataforma.

Ele contém um editor de texto para escrever códigos, um ambiente de mensagens, um console de texto, uma barra de ferramentas com botões para funções comuns e uma série de menus.

O software também é open source e se conecta ao hardware para fazer upload de programas e se comunicar com eles.

Leia também: Conheça a linguagem de programação Ladder

Do que é feito o Arduino?

Uma placa Arduino reúne componentes responsáveis pelo processamento do programa, alimentação elétrica e comunicação com dispositivos externos. A composição varia conforme o modelo, mas placas como o Arduino Uno geralmente contam com os seguintes elementos:

Arduino IDE: o ambiente de programação

A Arduino IDE (Integrated Development Environment) é um ambiente de desenvolvimento oficial do Arduino utilizado para escrever, verificar, compilar e enviar programas, chamados de sketches, para placas compatíveis.

Na Arduino IDE, o usuário pode selecionar o modelo da placa e a porta de comunicação, instalar bibliotecas, verificar possíveis erros no código e realizar o upload do programa para a placa.

A ferramenta também oferece recursos como o Monitor Serial, que permite visualizar dados enviados pelo Arduino durante a execução do programa. Esse recurso é útil para testes, acompanhamento de sensores e identificação de problemas durante o desenvolvimento de um projeto.

Qual linguagem de programação o Arduino utiliza?

O código escrito para Arduino é chamado de sketch e utiliza a sintaxe de C/C++, combinada com funções específicas da plataforma, como digitalWrite(), analogRead() e pinMode(), que facilitam a interação entre o programa e o hardware.

O que são setup() e loop()?

No Arduino, a função setup() é executada uma única vez, logo após a placa ser ligada ou reiniciada. Ela é utilizada para realizar configurações iniciais do programa, como definir o modo de funcionamento dos pinos e iniciar a comunicação serial.

Já a função loop() é executada repetidamente enquanto o programa estiver em funcionamento. Nela ficam, normalmente, as principais instruções do projeto, como ler sensores, processar informações e acionar LEDs, motores ou outros dispositivos.

Bibliotecas e sketches: como ampliar um projeto

Bibliotecas e sketches desempenham papéis diferentes em um projeto Arduino. A tabela a seguir resume a função de cada um:

Quais são os tipos de arduino?

São muitos os modelos de arduino existentes, o que é fundamental para aplicabilidade em diferentes funções. A seguir, vamos citar os principais:

Arduino Uno

É a placa mais conhecida e mais utilizada, devido à sua simplicidade, porém, com várias possibilidades para o desenvolvimento de diferentes protótipos. Para a sua primeira experiência utilizando o arduino, essa é a melhor opção.

O Uno é vastamente documentado e contém tudo o que é necessário para suportar seu microcontrolador ATmega328P. Ele é bastante utilizado em projetos que requerem um menor número de portas.

Conta com 14 pinos digitais (6 PWM), 6 entradas analógicas, conexão USB, LED embutido e é compatível com a maioria dos shields existentes no mercado. Também possui conector para programação e um botão de reset para reiniciar a placa.

É ideal para projetos básicos de automação, controle de LEDs, sensores simples. Além disso, sua alimentação é selecionada automaticamente, seja por conexão USB ou conector para alimentação externa.

Arduino Uno WiFi

Trata-se de uma atualização do modelo Arduino Uno, que apresenta como novo recurso a conectividade wireless, ou seja, possui Wi-Fi embutido na placa.

Ele conta com o processador ATmega4809, que é compatível com os programas do ATmega328P. Possui todas as funcionalidades do Arduino Uno, mais conectividade Wi-Fi.

Essa versão tem 14 pinos de I/O, sendo 5 deles PWM. Além de 6 portas analógicas e uma memória flash de 48KB.

Esse modelo também permite comunicação sem fio, o que torna mais fácil a criação de projetos conectados. Pode ter a sua aplicação em projetos de IoT e controle remoto de dispositivos pela internet.

Arduino Pro Mini

Difere-se da versão Uno pela ausência de conexão USB própria. Esse modelo compacto é recomendado para usuários experientes que buscam flexibilidade, pequenas dimensões e preço baixo.

Requer uma conexão externa para programação e alimentação, porém é ideal para projetos que demandam pouco espaço. Seus orifícios podem receber diretamente um fio desencapado e qualquer conector espaçado padrão de 0,1″.

Possui microcontrolador ATmega168, nas versões 3.3V e 5V, que rodam a 8Mhz e 16Mhz, respectivamente. Contém 14 portas digitais, 6 são usadas como PWM e 8 como analógicas.

Além disso, conta com um ressonador integrado, um botão de reset e furos para montagem do conector de gravação.

Pode ser utilizada, por exemplo, em projetos de sensores que precisam de um espaço reduzido, como wearables. É ideal para projetos duráveis, que não exigem atualização constante ou alto poder de processamento.

Arduino Leonardo

É uma placa mais avançada e flexível, que conecta-se via cabo USB diretamente a um computador, que a reconhece como se fosse um mouse ou um teclado. O chip de conexão USB integrado ao microcontrolador permite que a placa se comporte como um dispositivo HID (human interface device).

Utiliza um microcontrolador ATmega32U4 para oferecer mais capacidade e funcionalidades em comparação ao modelo Uno. Conta com 20 portas digitais, sendo que 7 permitem o uso como PWM e 12 entradas analógicas.

O Arduino Leonardo também possui conexão para alimentação externa e clock de 16Mhz. Tem utilidade em projetos que requerem interface de usuário, como controladores de jogos.

Arduino Esplora

Muito similar a um controle de videogame, possui diversos sensores instalados e é indicado para iniciantes e educadores.

Tem uma estrutura física totalmente diferente dos demais modelos e apresenta entradas e saídas já instaladas na placa, ou seja, não há necessidade de conectar sensores ou atuadores para utilizá-lo. Sua programação também é diferente: ele possui biblioteca própria.

Contém uma variedade de componentes integrados como: buzzer, joystick, sensor de temperatura, acelerômetro, potenciômetro deslizante, LED RGB, sensor de Luz LDR, 4 Push-buttons, microfone, soquete para tela LCD.

Seu microcontrolador é o ATmega32u4 e a placa possui clock de 16Mhz e 32 Kb de memória. Também tem 2 conectores de 3 pinos para a conexão de módulos adicionais e cabo micro-usb para conexão com computador.

Esse modelo é ideal para aprender e explorar e pode ser usado, por exemplo, em projetos educacionais, experimentos de robótica e interação.

Arduino DUE

Essa versão é a que tem maior capacidade de processamento, o que faz dela uma das mais caras e também é muito utilizada em projetos de maior escala.

É a primeira placa arduino baseada em um microcontrolador ARM Cortex-M3 de 32 bits e 512 Kb de memória, que oferece maior desempenho.

Conta com 54 pinos de entrada/saída digital, sendo 12 que podem ser usados como PWM e 12 entradas analógicas, além de 2 DAC e 2 CAN. Também tem conexão USB, 4 chips controladores de portas seriais e conector para alimentação externa.

Um aspecto a ser considerado é sobre o uso de shields, pois suas portas operam a 3.3V, enquanto a maioria dos shields disponíveis no mercado funciona a 5V.

Sua aplicação se dá principalmente em projetos que requerem mais potência de processamento, como robótica avançada e automação.

Arduino Mega 2560

É a maior placa da família arduino. Recomendada para projetos mais complexos e os que exigem mais pinos GPIO e capacidade de memória, como impressoras 3D e robôs. É considerado rápido, tem programação fácil e uma rica biblioteca.

Apresenta microcontrolador ATmega2560, um grande número de portas digitais (54) e 16 pinos analógicos e 15 portas que podem ser usadas como PWM.

Ele também possui clock de 16Mhz, conexão USB e conector para alimentação externa.

Arduino Mega ADK

Essa placa utiliza o microprocessador ATmega2560, assim como seu modelo similar (Mega 2560), e conta com uma conexão USB dedicada para se conectar a dispositivos Android, como celulares e tablets.

Ela possui 54 pinos digitais, dos quais 15 podem ser usados como PWM, além de 16 entradas analógicas e 4 chips para comunicação serial.

A placa tem um conector para alimentação, opera com um clock de 16 MHz e a conexão pode ser feita via USB ou através de uma fonte externa.

É uma boa escolha para quem deseja criar projetos que envolvem dispositivos Android e hardware.

Arduino Nano

O Arduino Nano é uma placa compacta e possui duas versões. A versão 3.x é baseada no microcontrolador ATmega328, já a versão 2.x utiliza o ATmega168.

É semelhante ao Arduino Uno, mas muito menor, facilitando a integração em espaços reduzidos. Se difere dos outros modelos por não possuir conector para alimentação externa, que é feita então por um conector USB Mini-B.

Essa placa conta com 14 portas digitais, sendo 8 entradas analógicas e é ideal para projetos pequenos e portáteis, como na automação residencial.

Arduino Lilypad

O Arduino Lilypad foi desenvolvido para aplicações em tecidos e projetos vestíveis.

Seu formato circular e tamanho reduzido permitem costurar a placa diretamente em roupas e acessórios, sendo ideal para projetos de moda tecnológica e dispositivos interativos.

Arduino Uno Rev3

O Arduino Uno Rev3 é uma versão aprimorada do modelo clássico Uno, com melhorias na estabilidade elétrica e compatibilidade com diferentes componentes.

Ele é amplamente utilizado em projetos educacionais e prototipagem devido à sua confiabilidade e facilidade de uso.

Arduino Zero

O Arduino Zero é uma placa voltada para projetos mais avançados, equipada com um microcontrolador ARM de 32 bits.

Ela oferece maior capacidade de processamento e recursos adicionais, como comunicação serial múltipla e suporte a sensores complexos.

Quais tipos de placas arduino são com recursos avançados?

Dentre as placas citadas anteriormente neste artigo as que se destacam por possuírem recursos avançados são:

• Arduino Mega 2560
• Arduino Due
• Arduino Mega ADK
• Arduino Pro Mini
• Arduino Nano
• Arduino Esplora

Recursos avançados em arduinos se referem a funcionalidades e capacidades que vão além do básico, que permitem a criação de projetos mais complexos e sofisticados. E, de uma forma geral, podemos mencionar algumas características que se incluem nesta definição:

• Conexão sem fio: módulos com Wi-Fi permitem a conexão à internet para projetos IoT e o bluetooth serve para comunicação com smartphones e outros dispositivos;
• Sensores e atuadores avançados: sensores de imagem como câmeras que permitem processamento de imagens e sensores de proximidade que fazem medição precisa de distâncias;
• Processamento de dados: bibliotecas avançadas como a de machine learning para implementar algoritmos complexos e integração com plataformas de nuvem, para análise de dados em tempo real;
• Controle de Potência: para aplicações que exigem controle de alta potência e driver de motores, que faz controle preciso de motores DC, servomotores e steppers;
• Integração com outros dispositivos: API e protocolos de comunicação, como MQTT ou HTTP;
• Expansão de Hardware: Shields e módulos adicionais, como GPS, módulos de som e display touch.

Vantagens e desvantagens de utilizar o arduino

Desde a sua invenção, o arduino tem sido a peça-chave de milhares de projetos mundo afora, contribuindo para a criação de objetos simples até itens científicos complexos.

Suas vantagens atraem um número enorme de usuários, porém, também apresenta alguns pontos negativos.

Vantagens do arduino

• Destaca-se por ter código aberto, ou seja, qualquer um pode usá-lo, ampliá-lo e melhorá-lo;
• É barato, em comparação a outras plataformas;
• Pode ser executado em diferentes sistemas operacionais (Windows, Macintosh OSX e Linux);
• Existem diversos tutoriais de projetos disponíveis na Internet;
• Seu ambiente de programação e linguagem são simples e fáceis.

Desvantagens

• As placas arduino conseguem executar apenas um programa por vez;
• Muitas versões da plataforma não possuem suporte de comunicação integrado;
• Não suporta várias linguagens de programação populares, como o Java;
• Tem baixa capacidade de armazenamento de memória.

Arduino: principais aplicações em projetos

Essa tecnologia tem ampla utilidade em diversas áreas, como a automação residencial, para facilitar as tarefas corriqueiras, além de ser aplicado em infinitos projetos de eletrônica, elétrica e até industriais.

Eletrônica

O arduino é ideal para projetos de eletrônica, pois é bastante flexível e uma das opções mais viáveis financeiramente, entre outras tantas razões, como:

• Muitos dispositivos eletrônicos são compatíveis com o arduino;
• A vasta quantidade de bibliotecas disponíveis simplifica a integração de sensores, atuadores e outros componentes;
• Com uma variedade de modelos é possível escolher o que melhor se adapta ao projeto;
• Algumas placas oferecem conectividade Wi-Fi e bluetooth, facilitando projetos de IoT;
• A compatibilidade com breadboards e shields permite uma prototipagem rápida e modificações fáceis;
• Pode ser facilmente integrado a outros sistemas e plataformas e serviços em nuvem.

Com o uso da arduino é possível criar, por exemplo, uma estação meteorológica em casa, no estilo DIY. Para isso, serão necessários, além da plaquinha, um display Nextion, uma placa de desenvolvimento Wemos D1 e uma tela touchscreen.

Outro exemplo é a possibilidade de controlar cores e efeitos de iluminação de LED usando um aplicativo ou controle remoto.

Robótica

Outro uso muito comum é em trabalhos de robótica, por causa de sua versatilidade e fácil aprendizado.

Além do mais, pode ser conectado a periféricos: seus conectores analógicos permitem a instalação de sensores (ultrassônicos, infravermelhos, etc.) e atuadores (motores DC, servomotores), essenciais em robótica.

Alguns exemplos de projetos de robótica que utilizam arduino:

• Braço robótico: controlado por servomotores e programável para realizar tarefas específicas, como pegar e mover objetos;
• Robô seguidor de linha: utiliza sensores infravermelhos para seguir uma linha traçada no chão, ideal para competições de robótica;
• Drones ou quadricópteros: usando uma placa arduino com módulos de controle de vôo, é possível construir drones simples para explorar e aprender sobre aerodinâmica;
• Carro controlado por smartphone: um carro robótico que pode ser controlado via bluetooth usando um aplicativo no smartphone;
• Robô de limpeza: um robô autônomo que utiliza sensores para detectar e evitar obstáculos enquanto se move pela casa.

Saiba mais sobre como construir um robô com Arduino.

Automação residencial e industrial

O arduino atua como um controlador central em projetos de automação residencial e industrial, permitindo monitorar e controlar dispositivos e sistemas de maneira eficiente e acessível.

Na automação residencial, a plataforma pode facilitar tarefas domésticas, otimizar a performance de equipamentos e controlar dispositivos através de programação e sensores. Ela permite, como exemplos:

• Ter uma lixeira automática, com um sensor de proximidade;
• Controlar luzes LED via smartphone ou por sensores de movimento;
• Monitorar a temperatura e controlar o aquecimento ou resfriamento da casa com base nas preferências do usuário;
• Ativar a irrigação do jardim, utilizando sensores de umidade para apenas quando necessário;
• Ativar um sistema de segurança que usa sensores de movimento para detectar intrusões e enviar alertas para o smartphone do usuário.

Na indústria, o arduino auxilia no monitoramento e controle dos processos industriais. Atua na automatização de maquinários e linhas de produção, permitindo o controle preciso das operações.

Também pode ser integrado a sistemas de supervisão SCADA (Supervisory Control and Data Acquisition) para gerenciamento centralizado.

Automatização de válvulas, integração com CLPs, controle de motor estacionário são alguns exemplos. Veja também outros casos de aplicabilidade:

• Controle de motorização: controla motores elétricos para automatizar transportadores de produção;
• Monitoramento de equipamentos: sensores monitoram o estado de máquinas (como vibração e temperatura) e envia alertas para manutenção preventiva;
• Controle de iluminação e climatização em fábricas: automatiza a iluminação e o ar-condicionado com a finalidade de melhoria da eficiência energética;
• Robô de inspeção: um robô que percorre a linha de produção, utilizando sensores para detectar defeitos e garantir a qualidade de um produto.

Jogos

Essa popular plaquinha também é muito empregada na criação de jogos, o que pode ser muito divertido, desde o desenvolvimento do projeto, até o uso do produto final.

O arduino é empregado nesses projetos como um dispositivo para controle e interação, ou seja, pode ser usado para criar controles personalizados, como joysticks, botões e painéis de controle.

Sensores como acelerômetros, giroscópios e sensores de proximidade podem ser integrados para criar jogos interativos que respondem aos movimentos e ações dos jogadores.

Placas arduino podem se comunicar com outras placas ou dispositivos, permitindo jogos multiplayer ou interações com aplicativos móveis.

A seguir, vamos ilustrar alguns projetos de jogos com a utilização de arduinos:

• Um carro que pode ser controlado remotamente via bluetooth usando um smartphone ou um controle personalizado criado com o arduino. O projeto pode incluir LEDs e sensores para evitar obstáculos.
• Um jogo que testa a velocidade de reação dos jogadores a partir de luzes LEDs que acendem em sequência e os jogadores devem pressionar um botão o mais rápido possível. O arduino registra o tempo de resposta e pode exibir os resultados em um display.
• Um jogo de tabuleiro eletrônico que utiliza um arduino para gerenciar as regras do jogo, com LEDs indicando movimentos, sons para eventos especiais e um display para mostrar informações.

Segurança

O arduino contribui, e muito, para o desenvolvimento de tecnologias que visam a segurança, servindo como um controlador central que integra sensores, câmeras e sistemas de alarme.

O arduino pode ser conectado a diversos sensores de detecção, como sensores de movimento (PIR), de abertura de portas, de fumaça e de gás, que monitoram atividades e condições ambientais.

Além disso, a plataforma pode ser integrada com módulos Wi-Fi ou GSM para enviar notificações ao smartphone do usuário.

Alguns exemplos de sistemas de segurança com arduino são:

• Portas automáticas com biometria;
• Câmera de vigilância com detecção de movimento;
• Sistemas de segurança otimizados, como este alarme residencial;
• Sistema de monitoramento de temperatura e fumaça;
• Controle de acesso com RFID;
• Cercas eletrônicas.

Utilidades na vida cotidiana

O Arduino pode ser utilizado em diferentes projetos do dia a dia, especialmente em aplicações que envolvem sensores, automação e controle de dispositivos. Sua flexibilidade permite desenvolver desde soluções simples até protótipos mais completos.

Entre os exemplos de uso estão:

• Automação residencial: controle de iluminação, persianas, ventilação e outros dispositivos a partir de sensores ou comandos programados;
• Irrigação automatizada: sensores de umidade do solo podem ser usados para acionar bombas ou válvulas quando determinadas condições são atingidas;
• Monitoramento ambiental: sensores podem medir temperatura, umidade, luminosidade e outros parâmetros do ambiente;
• Sistemas de segurança: projetos podem utilizar sensores de presença, alarmes e módulos de comunicação para detectar e sinalizar eventos;
• Projetos de entretenimento: o Arduino também pode ser empregado em jogos, instrumentos eletrônicos, instalações interativas e outros projetos experimentais.

Essas aplicações mostram como o Arduino pode integrar entradas, processamento e saídas para automatizar tarefas e responder a diferentes condições do ambiente.

Como escolher o Arduino ideal para um projeto?

A escolha da placa Arduino depende das necessidades técnicas do projeto, como quantidade de entradas e saídas, capacidade de processamento, memória disponível, interfaces de comunicação, dimensões e recursos de conectividade.

Para projetos introdutórios e de prototipagem, o Arduino Uno costuma ser uma opção bastante utilizada por oferecer uma estrutura adequada para aprendizado e integração com diversos sensores e componentes.

Projetos que exigem maior quantidade de pinos de entrada e saída podem utilizar placas como o Arduino Mega, enquanto aplicações que demandam maior capacidade de processamento podem exigir modelos com arquiteturas mais avançadas, como o Arduino Zero.

Quando o projeto necessita de recursos como Wi-Fi ou Bluetooth, também é importante verificar se a placa escolhida oferece conectividade integrada ou se será necessário utilizar módulos adicionais.

Arduino R3 x R4: qual a diferença?

A principal diferença entre o Arduino UNO R3 e o UNO R4 está na arquitetura do microcontrolador, no desempenho e nos recursos disponíveis.

O UNO R3 utiliza o microcontrolador ATmega328P, com arquitetura de 8 bits e clock de 16 MHz. Já o UNO R4 utiliza o Renesas RA4M1, baseado em Arm Cortex-M4 de 32 bits, com clock de 48 MHz, além de oferecer mais memória e recursos adicionais, como conversor digital-analógico (DAC), relógio de tempo real (RTC) e comunicação CAN.

Apesar das diferenças, o UNO R4 mantém o formato, a disposição dos pinos e a tensão de operação de 5 V do UNO R3. Isso facilita a utilização de muitos shields e projetos existentes, mas a compatibilidade deve ser verificada caso a caso, especialmente por causa das diferenças entre as arquiteturas de 8 e 32 bits.

Principais componentes para usar com Arduino

Projetos com Arduino podem utilizar sensores, atuadores e diferentes componentes eletrônicos para captar informações, processar dados e executar ações. A escolha dos componentes depende da finalidade do projeto e das características elétricas da placa utilizada.

Sensores

Os sensores permitem detectar ou medir grandezas do ambiente, como temperatura, luminosidade, distância, pressão, umidade ou movimento.

Estes dispositivos fornecem sinais analógicos ou digitais que podem ser lidos pelo Arduino e utilizados pelo programa para executar determinada ação. Um sensor de luminosidade, por exemplo, pode fornecer informações para que o sistema acione uma iluminação quando o nível de luz atingir uma condição definida.

Atuadores, motores e servomotores

Os atuadores transformam comandos elétricos em uma ação física. Motores e servomotores são exemplos utilizados para gerar movimento, controlar mecanismos ou posicionar componentes em projetos automatizados.

Dependendo do dispositivo utilizado, pode ser necessário empregar drivers, módulos de potência ou outros circuitos de acionamento entre o Arduino e o atuador. Isso ocorre porque os pinos da placa possuem limitações de tensão e corrente e nem sempre podem alimentar uma carga diretamente.

Protoboard, resistores, LEDs e jumpers

Componentes básicos também são utilizados na montagem e nos testes dos circuitos:

• Protoboard: permite montar circuitos experimentais sem a necessidade de soldagem;
• Resistores: podem limitar corrente, dividir tensão e desempenhar outras funções no circuito;
• LEDs: podem ser utilizados como indicadores visuais de estados ou eventos do projeto;
• Jumpers: realizam as conexões elétricas entre os componentes, a protoboard e os pinos do Arduino.

Módulos de comunicação e shields

Além de sensores e atuadores, projetos com Arduino podem utilizar módulos de comunicação e shields para adicionar novas funcionalidades à placa.

Os módulos de comunicação permitem que o Arduino troque dados com outros dispositivos ou redes. Dependendo do projeto, podem ser utilizados recursos como Wi-Fi, Bluetooth, Ethernet, comunicação serial, I²C ou SPI.

Já os shields são placas de expansão desenvolvidas para serem conectadas ao Arduino e acrescentar funções específicas, como controle de motores, comunicação em rede, acionamento de relés ou conexão com displays.

Exemplo prático: como funciona um projeto com Arduino

Um projeto típico começa com a definição da ideia e a escolha dos componentes. O código é escrito na IDE e enviado para a placa, que executa as instruções conforme os sinais recebidos dos sensores. O resultado pode ser visualizado por meio de LEDs, motores ou displays, demonstrando o funcionamento do sistema.

Veja também 7 ideias para montar o seu projeto com Arduino.

Arduino ou CLP: qual usar?

O Arduino é amplamente utilizado em prototipagem, aprendizado, desenvolvimento de provas de conceito e projetos eletrônicos personalizados. Sua flexibilidade, variedade de bibliotecas e amplo ecossistema facilitam a criação e os testes de diferentes soluções.

Já o CLP (Controlador Lógico Programável) é desenvolvido especificamente para aplicações de automação industrial. Esses equipamentos são projetados para operar continuamente em máquinas e processos, com recursos voltados à integração de entradas e saídas, comunicação industrial, diagnóstico e manutenção.

“Os CLPs industriais estão mais acessíveis do que no passado, inclusive para aplicações de menor porte. Hoje, já existem modelos de entrada que permitem desenvolver automações industriais com um investimento mais competitivo, com menos de R$900,00 de investimento”

Eng. Antonio Araujo – Diretor Comercial de O&Ms na Kalatec

Um exemplo é o CLP XL3-16T, disponível na Kalatec. O modelo conta com 8 entradas e 8 saídas a transistor, interfaces de comunicação RS232 e RS485 e possibilidade de expansão, sendo uma alternativa para projetos que necessitam de um controlador industrial compacto.

Em aplicações industriais, também devem ser considerados fatores como robustez elétrica e mecânica, condições ambientais, disponibilidade de suporte, requisitos de segurança e conformidade com normas aplicáveis. Essas características variam conforme o equipamento e as necessidades da aplicação.

De forma geral, o Arduino é bastante utilizado em estudos, protótipos e desenvolvimento experimental, enquanto o CLP costuma ser mais adequado para o controle de máquinas e processos industriais.

Com a disponibilidade de CLPs de entrada mais acessíveis, o custo inicial também deixou de ser, em muitos projetos, um argumento suficiente para optar por uma plataforma de prototipagem em uma aplicação industrial.

Quer entender melhor como funciona um CLP e onde ele é utilizado? Confira também nosso artigo sobre CLP na automação industrial.

Arduino ou Raspberry Pi: qual a diferença?

O Arduino e o Raspberry Pi são plataformas diferentes, desenvolvidas para atender a necessidades distintas em projetos eletrônicos e computacionais.

O Arduino é uma plataforma baseada em microcontroladores, voltada principalmente ao controle direto de sensores, atuadores e outros componentes eletrônicos. Ele executa programas específicos sem a necessidade de um sistema operacional tradicional, o que favorece aplicações que exigem controle direto do hardware e respostas previsíveis.

Já o Raspberry Pi é um computador de placa única capaz de executar sistemas operacionais, como distribuições baseadas em Linux. Por isso, pode rodar diversos programas simultaneamente, acessar a internet, processar arquivos, executar interfaces gráficas e realizar tarefas computacionais mais complexas.

Na prática, o Arduino costuma ser utilizado quando o projeto exige leitura de sensores, controle de motores, acionamento de dispositivos e execução contínua de uma lógica específica.

O Raspberry Pi é mais indicado quando há necessidade de maior capacidade de processamento, sistema operacional, aplicações em rede ou execução de softwares mais complexos.

A tabela a seguir resume as principais diferenças entre Arduino e Raspberry Pi, considerando características como arquitetura, sistema operacional, processamento e aplicações mais comuns.

Em resumo, o Arduino é mais indicado para controle direto de hardware e tarefas específicas, enquanto o Raspberry Pi oferece mais recursos para processamento, conectividade e execução de softwares complexos. Em alguns projetos, as duas plataformas também podem trabalhar em conjunto.

Conheça a Kalatec Automação!

A Kalatec Automação é especializada em automação industrial e possui uma ampla gama de produtos em seu portfólio e uma expertise de mais de 35 anos no mercado.

São diversos modelos de motores de passo, servomotores, atuadores, controladores e inovações que podem ser adaptadas ao seu projeto.

Confira nosso site e escolha a Kalatec para otimizar a eficiência e a confiabilidade dos seus processos automatizados.

Conclusão

Pensar em muitas possibilidades de aplicação nas áreas de automação, sensoriamento e controle de processos e atividades é pensar em arduino.

Agora que você já viu arduino o que é, sabe que com ele pode-se realizar desde coisas mais simples, como acionar uma lâmpada por meio de celular ou regar sua planta automaticamente, até as mais complexas, como o controle de um grande sistema de produção.

A Kalatec está à disposição para te orientar em seu projeto de automação, seja ele industrial, residencial ou predial. Conte com a experiência de nossa equipe especializada.

Na Kalatec, você encontra motores de passo 4 fios para arduino. Aproveite e confira também outros modelos de motores de passo. Até o próximo post!

Perguntas frequentes

Dentre as principais dúvidas sobre a plataforma arduino selecionamos três que podem lhe ser úteis e elucidativas. Confira a seguir.

O que é kit Arduino?

Um kit arduino é um conjunto de componentes e acessórios necessários para que os usuários criem projetos eletrônicos e aprendam sobre programação e robótica utilizando a plataforma arduino.

São especialmente projetados para iniciantes e educadores, oferecendo tudo o que é necessário para começar a desenvolver projetos de forma prática.

O kit é composto basicamente por:

• Placa arduino;
• Sensores;
• Atuadores;
• Resistores;
• Capacitores;
• Cabos e conectores;
• Breadboard;
• Manual.

Leia também: O que é resistor de frenagem? Entenda tudo.

Qual é o Arduino mais usado?

O Arduino Uno é, sem dúvida, a placa arduino mais usada e popular.

Sua popularidade se dá pela sua facilidade de uso, pois possui uma interface simples e um ambiente de desenvolvimento amigável. É versátil e permite a conexão de uma ampla gama de sensores e atuadores.

Ele é compatível com uma vasta biblioteca de componentes e shields, que facilitam a expansão das funcionalidades. Além disso, é relativamente barato, tornando-o acessível para educadores, estudantes e hobbistas.

Arduino é um microcontrolador?

Sim, o Arduino é baseado em um microcontrolador, que é o componente responsável por executar o código e controlar as entradas e saídas do sistema.

Ele atua como o cérebro do projeto, processando informações e tomando decisões conforme o programa.

Arduino é gratuito?

O software Arduino IDE é gratuito e de código aberto, permitindo que qualquer pessoa desenvolva projetos sem custos.

As placas também seguem um modelo open-source, o que possibilita a fabricação e venda por diferentes empresas.

Qual Arduino é melhor para iniciantes?

O Arduino Uno é uma das opções mais indicadas para iniciantes por possuir ampla documentação, grande quantidade de exemplos e compatibilidade com diversos componentes e projetos educacionais.

É preciso saber programação para usar Arduino?

Não é necessário ter conhecimento avançado em programação para começar a usar o Arduino.

A linguagem é intuitiva e existem inúmeros exemplos e tutoriais que ajudam o usuário a compreender os conceitos básicos e desenvolver seus primeiros projetos.
