Entender como calcular torque de servomotor é uma das etapas mais importantes no desenvolvimento de máquinas industriais modernas.
Na prática, grande parte dos problemas em sistemas com servomotores começa justamente em um dimensionamento incorreto da aplicação.
De forma simplificada, o torque de um servomotor pode ser calculado pela fórmula:
Torque (Nm) = Força (N) × raio (m)
Em aplicações industriais, o cálculo também deve considerar aceleração, inércia refletida, atrito mecânico e perfil de movimento da máquina.
Na minha experiência de mais de 25 anos aplicando servomotores em máquinas industriais, posso afirmar que muitos erros de dimensionamento acontecem porque a dinâmica da aplicação não é corretamente analisada durante a fase de projeto.
Em muitos casos, parâmetros como torque de pico, regeneração de energia e relação de inércia entre motor e carga acabam sendo negligenciados.
Como consequência, o sistema pode apresentar vibração, perda de posicionamento, instabilidade mecânica, sobrecarga no servo drive e até falhas de produção.
Por isso, entender como calcular torque para servomotor corretamente é fundamental para garantir precisão, estabilidade e confiabilidade operacional em aplicações industriais.
Ao longo deste artigo, vamos mostrar como calcular torque para servomotor considerando carga, aceleração, inércia refletida e comportamento dinâmico da aplicação, além de apresentar exemplos práticos utilizados no dimensionamento de máquinas industriais.
O que é torque em um servomotor?
Torque é a força rotacional gerada pelo motor para movimentar uma carga mecânica. Em servomotores industriais, o torque determina a capacidade do sistema de:
- acelerar cargas;
- manter velocidade;
- vencer atritos;
- controlar posição com precisão.
As unidades mais utilizadas são:
- Newton metro (Nm);
- kgf.cm;
- oz-in.
Na automação industrial, o padrão mais comum é o Newton metro (Nm).
Quanto maior a massa movimentada ou maior a aceleração exigida pela aplicação, maior será o torque necessário.
Por que o cálculo de torque é tão importante?
Na liderança de um time de engenharia de aplicação, posso afirmar que a maioria dos problemas em sistemas servomotores começa no dimensionamento incorreto da aplicação.
Em muitos casos, o erro não está no servomotor, mas na falta de entendimento da dinâmica da máquina durante a fase de projeto.
É muito comum que, por falta de experiência prática, alguns fatores críticos não sejam corretamente considerados, como:
- tempo de rampa de aceleração;
- quantidade de ciclos da máquina;
- inércia refletida da carga;
- torque de pico;
- regeneração de energia durante desaceleração;
- variações dinâmicas de carga ao longo do ciclo operacional.
Quando esses parâmetros são ignorados, o sistema pode apresentar:
- vibração;
- oscilações;
- falhas de sincronismo;
- baixa precisão;
- servo motor perdendo posição;
- sobrecarga no servo drive;
- instabilidade mecânica.
Além disso, aplicações de alta dinâmica podem desenvolver instabilidades mecânicas relacionadas à inércia e frequência natural da máquina, evoluindo para problemas de ressonância em servo motores.
Como calcular torque de servomotor
A fórmula básica do torque é:
T=F×r
Onde:
- T = torque (Nm)
- F = força aplicada (N)
- r = raio ou braço mecânico (m)
Essa fórmula é bastante utilizada em sistemas rotativos simples, como polias, braços mecânicos e eixos rotativos.
Como calcular a força aplicada
A força aplicada depende da massa movimentada e da aceleração desejada pela máquina.
A fórmula utilizada é:
F=m×a
Onde:
- F = força (N)
- m = massa (kg)
- a = aceleração (m/s²)
Em aplicações industriais modernas, a aceleração normalmente possui grande impacto no torque final do servomotor.
Isso é especialmente importante em sistemas que trabalham com:
- partidas rápidas;
- ciclos curtos;
- mudanças bruscas de velocidade;
- alta repetibilidade.
Como calcular torque em aplicações industriais
Para entender na prática como calcular torque para servomotor, vamos analisar um exemplo de movimentação linear com correia dentada.
É necessário analisar:
- aceleração;
- inércia;
- atrito;
- eficiência mecânica;
- ciclos de trabalho;
- torque de pico;
- torque contínuo.
Esse é um dos principais erros encontrados em projetos industriais: considerar apenas a massa movimentada.
Exemplo prático de cálculo de torque
Imagine uma mesa linear com correia dentada acionada por servomotor:
- carga total: 40 kg;
- aceleração: 1,5 m/s²;
- polia de alumínio com raio de 50 mm.
Primeiro calculamos a força:
F=40×1,5=60 N
Agora calculamos o torque:
T=60×0,05=3 Nm
Nesse cenário, o torque mínimo necessário seria 3 Nm, sem considerar perdas mecânicas e margem de segurança.
Na prática industrial, recomenda-se adicionar uma reserva operacional entre 20% e 30%.
Na Kalatec Automação utilizamos software interno de modelagem de aplicação para cálculo de torque, inserimos mais dados, como largura, material, ângulo de inclinação, tipo de apoio entre outros. Veja exemplo:
Como calcular torque de aceleração
O torque de aceleração é responsável por acelerar a carga até a velocidade desejada dentro do tempo especificado.
Em servomotores industriais, esse fator normalmente possui grande influência no desempenho do sistema.
A fórmula utilizada é:
T=J×αOnde:
- T = torque;
- J = momento de inércia;
- α = aceleração angular.
Quanto menor o tempo de aceleração da máquina, maior será o torque instantâneo exigido do servomotor.
Em aplicações de alta dinâmica, o torque de aceleração frequentemente supera o torque necessário apenas para movimentar a carga.
Como a inércia influencia o servomotor
Em aplicações industriais, entender como calcular torque para servomotor corretamente também exige analisar a relação de inércia entre carga e motor
Quando a relação de inércia entre carga e motor não é adequada, podem surgir problemas como:
- vibração excessiva;
- instabilidade;
- baixa resposta dinâmica;
- oscilações;
- perda de precisão.
Em aplicações com acelerações rápidas, isso pode gerar falhas de posicionamento e até servo motor perdendo posição durante o ciclo operacional.
Além disso, cargas com elevada inércia refletida podem dificultar a sintonia do servo drive e comprometer a estabilidade da máquina.
Como considerar perdas mecânicas no cálculo
Outro erro comum é ignorar perdas mecânicas do sistema.
Na prática, elementos como:
- redutores planetários;
- fusos de esferas;
- correias dentadas;
- acoplamentos;
- rolamentos industriais;
- desalinhamentos;
afetam diretamente o torque necessário.
Por isso, o cálculo de torque deve considerar o rendimento mecânico do conjunto.
Em aplicações industriais reais, pequenas perdas podem gerar impactos significativos no desempenho do sistema servo ao longo do tempo.
Como escolher o servomotor ideal
Após calcular o torque necessário, é importante analisar outros parâmetros fundamentais para a seleção correta do sistema servo, como:
- torque nominal;
- torque de pico;
- velocidade de operação;
- rotação máxima;
- inércia do motor;
- regime de trabalho;
- precisão exigida pela aplicação.
Na prática, o cálculo de torque é apenas uma das etapas do dimensionamento de servomotores.
Em aplicações industriais, também é necessário considerar fatores como perfil de movimento, tempo de aceleração, quantidade de ciclos, inércia refletida da carga, relação de transmissão e comportamento dinâmico do sistema.
O processo completo de seleção e dimensionamento de servomotores foi abordado em detalhes no artigo da Kalatec sobre dimensionamento de servomotores.

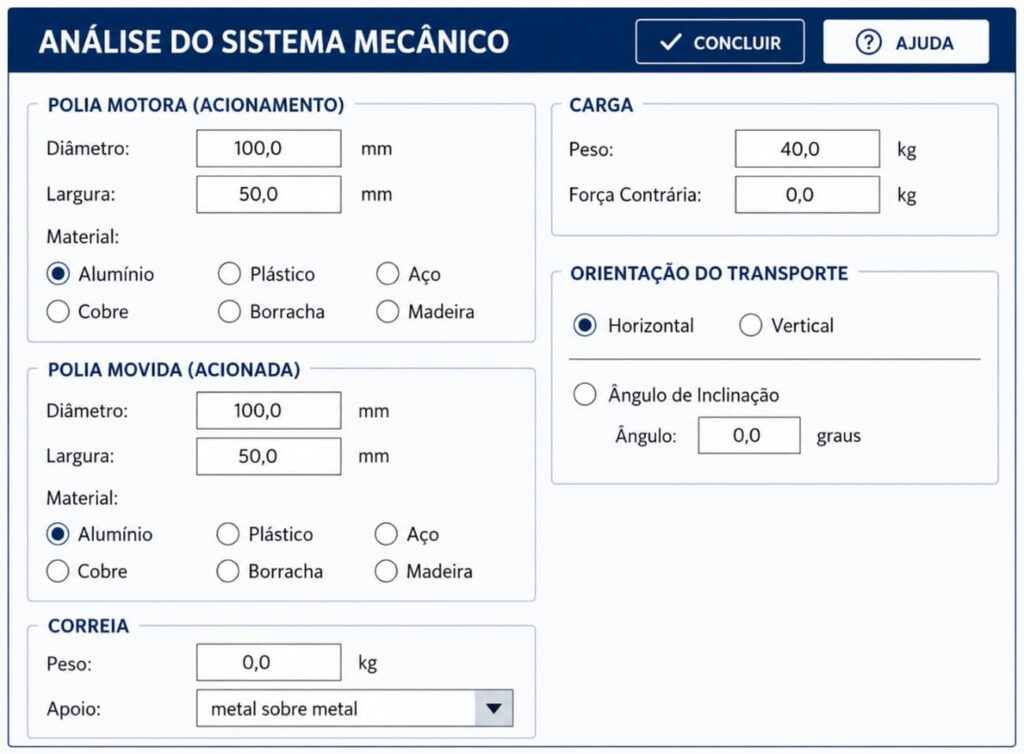

No entanto, para concluir o estudo prático apresentado neste artigo, movimentação de um sistema linear a partir de polias sincronizadoras e correia dentada, vale analisar a solução adotada para essa aplicação.
Neste exemplo, a solução mais adequada foi a utilização do redutor planetário WEB90-12-FL80-19, responsável por reduzir a inércia refletida sobre o motor e melhorar a resposta dinâmica do sistema.
Com isso, tornou-se possível utilizar um servomotor de 750W modelo INVT IMS20-08, garantindo estabilidade, precisão e desempenho compatíveis com a aplicação.

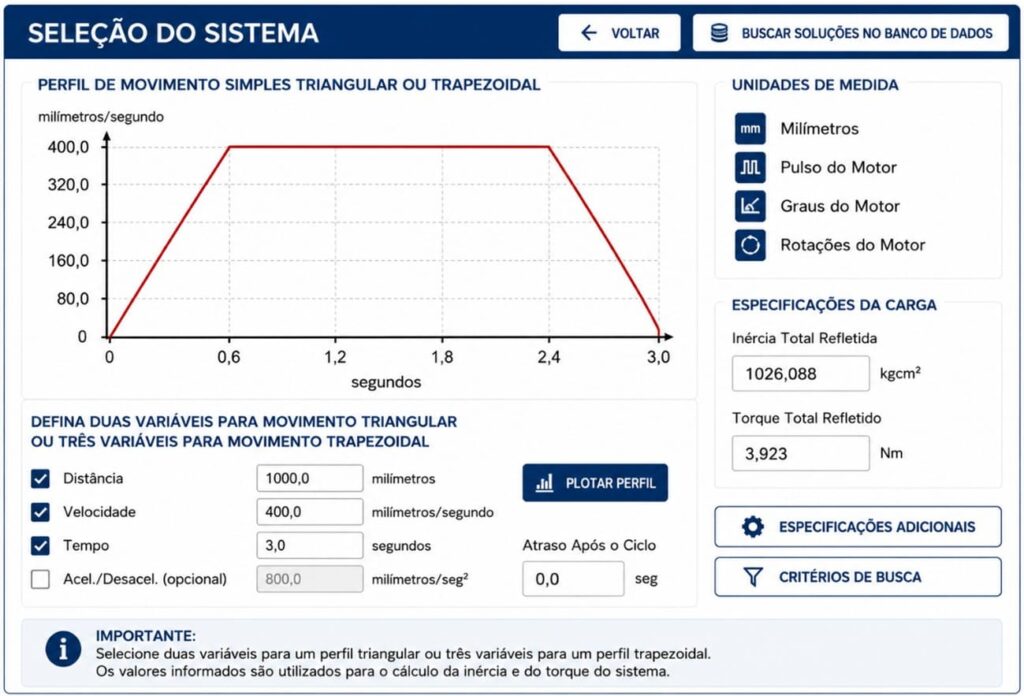

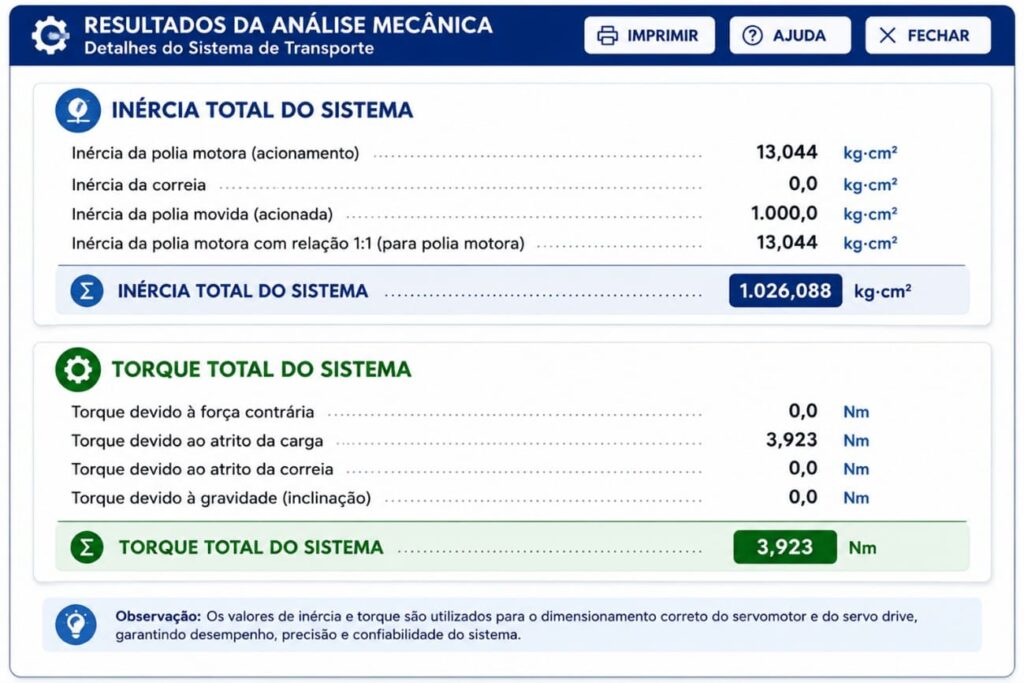

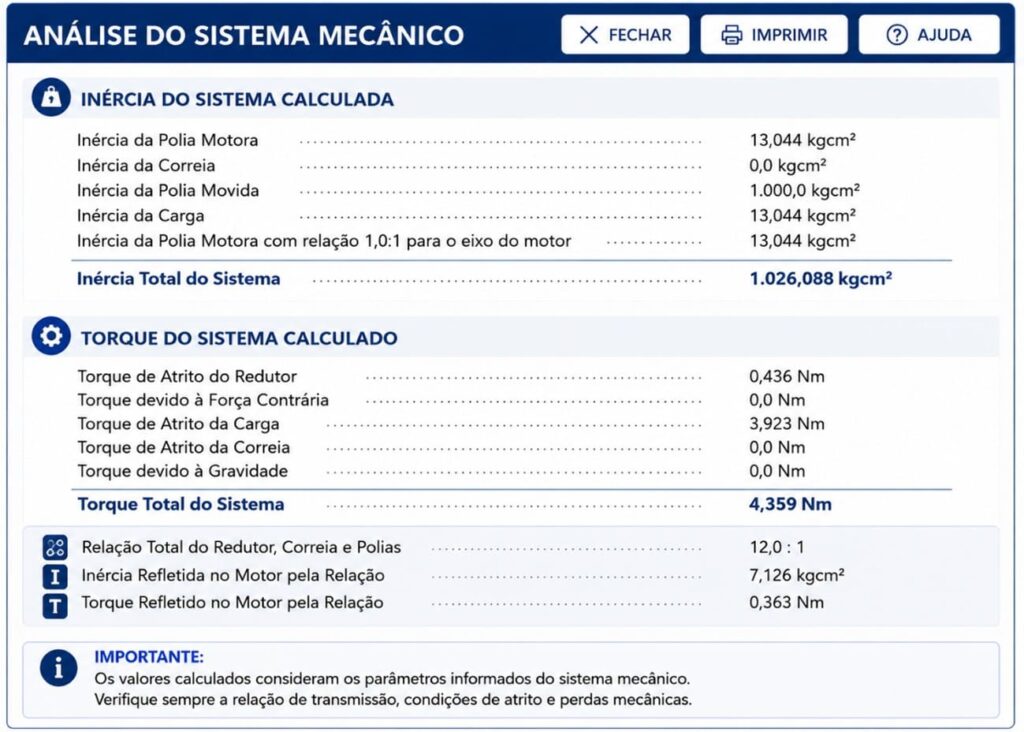

A seguir, apresentamos o relatório final gerado pelo software de dimensionamento de servomotores da Kalatec, contendo os cálculos de torque, inércia refletida, relação de transmissão e perfil de movimento utilizados na seleção do sistema servo.
Em algumas aplicações, também surge a dúvida entre utilizar servomotor ou inversor de frequência. Em sistemas que exigem posicionamento preciso, aceleração rápida e controle de torque, o servo normalmente apresenta vantagens importantes. Entenda melhor as diferenças entre servo motor vs inversor de frequência.
Exemplo de aplicação industrial
Em máquinas de corte com servo motores, o cálculo incorreto do torque pode comprometer diretamente:
- precisão do avanço;
- repetibilidade;
- sincronismo;
- qualidade do acabamento.
Isso ocorre porque aplicações de corte normalmente trabalham com acelerações elevadas e variações rápidas de carga.
Por esse motivo, o uso correto de servomotores em sistemas de corte exige atenção especial ao cálculo de torque e à dinâmica da máquina. Veja também aplicações de servomotor em máquinas de corte
Erros comuns ao calcular torque para servomotor
Os erros mais comuns no dimensionamento de servomotores são:
- considerar apenas o peso da carga;
- ignorar aceleração;
- desconsiderar inércia refletida;
- não calcular torque de pico;
- ignorar perdas mecânicas;
- não utilizar margem de segurança.
Esses erros podem gerar:
- baixa produtividade;
- instabilidade;
- falhas recorrentes;
- desgaste prematuro;
- parada de máquina.
Quando esses problemas aparecem em campo, o diagnóstico correto do sistema servo torna-se essencial para identificar sobrecargas, oscilações e falhas de sintonia. Saiba mais sobre diagnóstico de falhas em servomotores.
Voltando ao exemplo do sistema linear com correia dentada, o perfil de aceleração definido pela nossa engenharia para melhor desempenho é apresentado abaixo:
Servo motor ou motor convencional: qual escolher?
Em aplicações industriais que exigem:
- posicionamento preciso;
- controle de velocidade;
- alta dinâmica;
- sincronismo;
- resposta rápida;
os servomotores normalmente oferecem desempenho superior aos motores convencionais.
Isso acontece porque o servo sistema trabalha em malha fechada, monitorando continuamente posição, velocidade e torque.
Entenda melhor as diferenças entre servo motor ou motor convencional e descubra qual tecnologia faz mais sentido para sua aplicação.
FAQ — Como Calcular Torque para Servomotor
Como calcular torque para servomotor?
O torque de um servomotor pode ser calculado pela fórmula:
Torque (Nm) = Força (N) × raio (m)
Em aplicações industriais, também é necessário considerar aceleração, inércia, atrito mecânico e tempo de rampa.
O que influencia no torque do servomotor?
Os principais fatores são: peso da carga, aceleração, inércia refletida, perfil de movimento, perdas mecânicas e quantidade de ciclos da máquina.
O que é torque de pico?
Torque de pico é o esforço máximo que o servomotor consegue fornecer durante intervalos curtos, normalmente utilizados em acelerações rápidas.
O que é torque contínuo?
Torque contínuo é o torque que o servomotor consegue manter continuamente sem superaquecimento.
O que acontece quando o torque do servomotor é insuficiente?
Quando o torque está abaixo do necessário, o sistema servo pode apresentar vibração, perda de posição, sobrecarga no servo drive e falhas de sincronismo.
O que é inércia refletida em servomotores?
Inércia refletida é a carga mecânica “vista” pelo servomotor durante o movimento.
Conclusão
Saber como calcular torque para servomotor corretamente é fundamental para garantir estabilidade, precisão e desempenho em máquinas industriais modernas.
Mais do que apenas movimentar uma carga, o servomotor precisa responder corretamente às acelerações da máquina, vencer inércias e operar de forma estável durante todo o ciclo produtivo.
Por isso, um cálculo correto ajuda a evitar:
- vibração;
- perda de posição;
- superaquecimento;
- falhas mecânicas;
- baixa produtividade.
Ao considerar torque de carga, aceleração, inércia refletida e perdas mecânicas, é possível selecionar um sistema servo mais eficiente, confiável e adequado para aplicações industriais modernas.
