CANbus: o que é? Exemplos de como funciona
O CANbus é uma tecnologia fascinante que permite a troca de dados em tempo real entre dispositivos eletrônicos, tornando possível a criação de sistemas complexos e integrados para maior segurança, conforto e eficiência.
Nos dias de hoje, essa tecnologia é amplamente adotada em muitos setores, e é difícil imaginar a indústria automotiva ou a automação industrial sem ela.
Saiba mais sobre ela e sobre suas aplicações.
O que é CANbus?
CANbus (Controller Area Network bus) é um protocolo de comunicação serial utilizado para conectar diferentes dispositivos eletrônicos em rede.
Foi desenvolvido pela empresa alemã Bosch na década de 1980 para uso na indústria automotiva, mas hoje é utilizado em diversos setores, como aeroespacial, automação industrial, equipamentos médicos e muitos outros.
O protocolo permite a troca de dados em tempo real entre dispositivos eletrônicos em uma rede para que eles se comuniquem e troquem informações de forma confiável e eficiente.
Ele é utilizado para conectar diferentes sistemas de um veículo, como o motor, a transmissão, os freios e a eletrônica de entretenimento, assegurando que eles trabalhem juntos de forma integrada.
Além disso, essa tecnologia é amplamente utilizada em sistemas de automação industrial para controlar processos e monitorar sensores e atuadores em tempo real.
Quais os tipos de CAN?
Alguns dos tipos de CAN que podemos comentar são:
CAN 2.0A
Este é o tipo mais comum. Ele usa um identificador de 11 bits e suporta até 1 Mbps de taxa de transferência.
CAN 2.0B
Este tipo de CAN usa um identificador de 29 bits e suporta uma taxa de transferência de até 1 Mbps.
CAN FD (Flexible Data Rate)
Este modelo permite uma taxa de transferência de dados mais alta do que o CAN 2.0B. Ele suporta até 8 Mbps de taxa de transferência em velocidade máxima.
CANopen
Este é um protocolo de comunicação de rede de alta camada baseado no CAN, usado principalmente em aplicações industriais.
Onde é aplicado o CANbus?
Esse paradigma é aplicado em diversos setores e sistemas, de modo a garantir a comunicação e o controle de dispositivos eletrônicos em tempo real.
A seguir, destacamos alguns dos principais setores e aplicações:
Indústria Automotiva

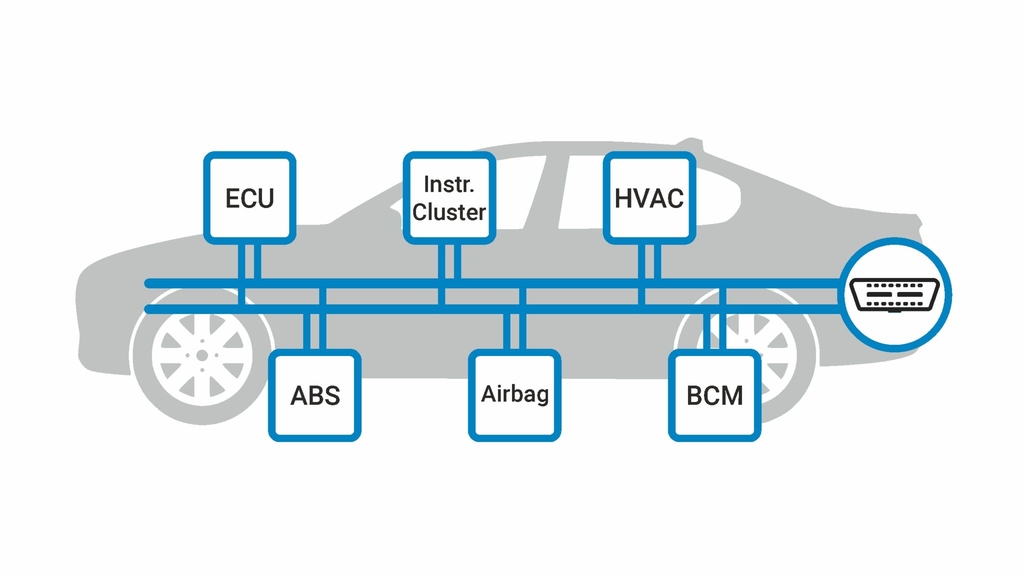

O protocolo é amplamente utilizado na indústria automotiva para conectar diferentes sistemas do veículo, como o motor, a transmissão, os freios, o sistema de entretenimento e outras unidades de controle.
Com o uso da tecnologia, os sistemas do veículo podem trabalhar juntos de forma integrada e eficiente, melhorando o desempenho, a segurança e a economia de combustível do veículo.
Automação Industrial
O CANbus é utilizado em sistemas de automação industrial para gerenciar processos e monitorar ativos em tempo real. Assegura maior produtividade e menos falhas.
Ao usar esse protocolo, os sistemas de automação industrial são integrados e coordenados, o que possibilita o controle e o acompanhamento de diferentes processos e equipamentos de forma eficiente e segura.
Aeroespacial
O padrão também é utilizado na indústria aeroespacial para conectar diferentes sistemas e componentes eletrônicos. Logo, os sistemas de navegação, controle de voo, comunicação e outros podem trabalhar juntos de forma integrada, melhorando a eficiência e a segurança dos voos.
Equipamentos Médicos
O CANbus é utilizado em equipamentos médicos para viabilizar a comunicação entre diferentes dispositivos eletrônicos, como monitores de sinais vitais, bombas de infusão e ventiladores.
A tecnologia possibilita que equipamentos médicos sejam coordenados para um melhor cuidado dos pacientes em tempo real.
Outras aplicações
Além do que falamos, esse padrão é adotado em sistemas de segurança, como câmeras de vigilância e alarmes, em sistemas de transporte público, em sistemas de controle de tráfego, em sistemas de energia eólica e solar, entre outros.
Como funciona uma rede CANbus? Exemplos

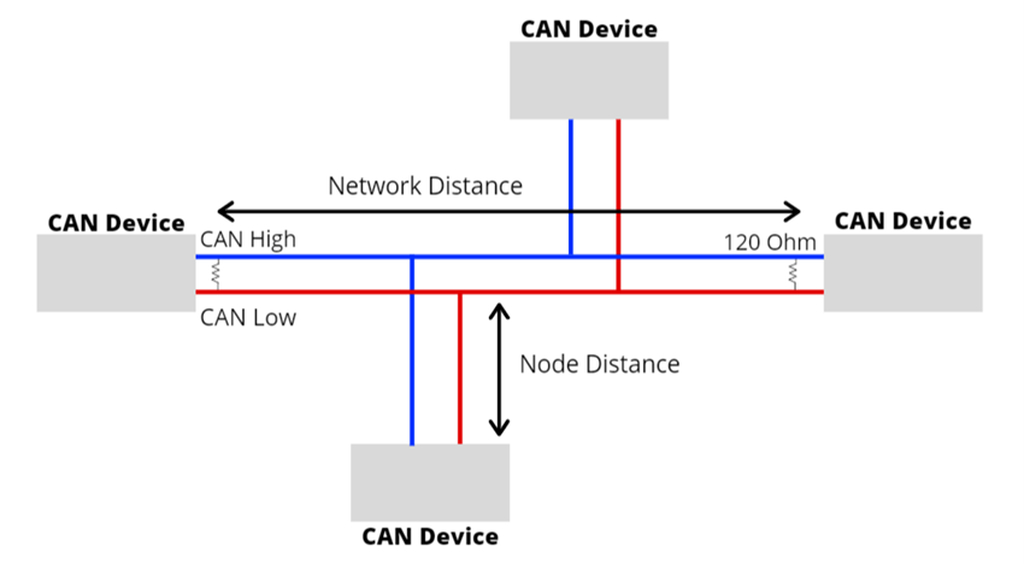

A rede é composta por um conjunto de nós (dispositivos) que são interconectados por um par de fios de transmissão de dados, conhecido como barramento CAN.
O bus utiliza um método de comunicação bidirecional assíncrono, o que significa que todos os dispositivos podem enviar e receber dados simultaneamente. Ou seja, cada dispositivo na rede é capaz de atuar como um transmissor e um receptor.
Os dados enviados na rede são organizados em quadros de mensagem, que contêm informações sobre o remetente, o destinatário, o tipo de mensagem e os dados a serem transmitidos.
Cada quadro de mensagem apresenta um campo de identificação de 11 ou 29 bits, o que permite que diferentes dispositivos na rede sejam identificados.
O CANbus utiliza um protocolo de acesso ao meio determinístico, ou seja, cada dispositivo tem um tempo definido para enviar seus dados. Isso evita conflitos na rede e contribui para uma transmissão de dados confiável e segura.
Além disso, o bus emprega um esquema de detecção e correção de erros, que verifica a integridade dos dados transmitidos e, se necessário, realiza correções automaticamente. Isso ajuda a garantir a confiabilidade da comunicação na rede.
Benefícios da rede CANbus
A seguir, comentaremos os benefícios dessa tecnologia.
- Alta confiabilidade;
- Comunicação em tempo real;
- Baixo custo;
- Fácil instalação e manutenção;
- Flexibilidade e escalabilidade.
Converse com um de nossos especialistas e saiba o que falta para automatizar sua indústria!
Conclusão
A rede CANbus (Controller Area Network) é uma tecnologia de rede de comunicação serial que possibilita a troca de dados em tempo real entre dispositivos eletrônicos. Ela é amplamente utilizada em diferentes setores, incluindo a indústria automotiva, a automação industrial e aeroespacial, entre outros.
A rede oferece vários benefícios em relação a outras tecnologias de rede, como alta confiabilidade, comunicação em tempo real, baixo custo, fácil instalação e manutenção, flexibilidade e escalabilidade.
